AX3701 يک تنظيم کننده باک سنکرون يکپارچه با راندمان بالا با استفاده از معماري حالت جريان فرکانس ثابت است. دستگاه در نسخه قابل تنظيم موجود است. جريان تغذيه بدون بار حدود 200uA است و در حالت خاموش شدن به <1uA کاهش مي يابد. محدوده ولتاژ ورودي 2.5 ولت تا 7.5 ولت باعث مي شود AX3701 براي کاربردهاي تک ليتيوم يوني، دو تا چهار باتري AA مناسب باشد. چرخه کاري 100% عملکرد کم خروجي را فراهم مي کند و عمر باتري را در سيستم هاي قابل حمل افزايش مي دهد. عملکرد حالت پرش پالس، ولتاژ موج دار خروجي بسيار کم را براي برنامه هاي حساس به نويز فراهم مي کند. فرکانس سوئيچينگ به صورت داخلي روي 1.4 مگاهرتز تنظيم شده است که امکان استفاده از سلف ها و خازن هاي نصب سطحي کوچک را فراهم مي کند. سوئيچ سنکرون داخلي راندمان را افزايش مي دهد و نياز به ديود شاتکي خارجي را کاهش مي دهد. ولتاژهاي خروجي پايين به راحتي با ولتاژ مرجع فيدبک 0.6 ولت پشتيباني مي شوند. AX3701 در بسته هاي کوچک SOT-23-5L، TDFN-6L (2*2) موجود است.

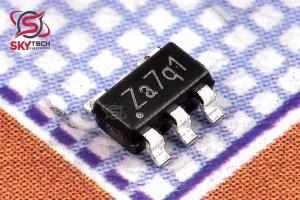

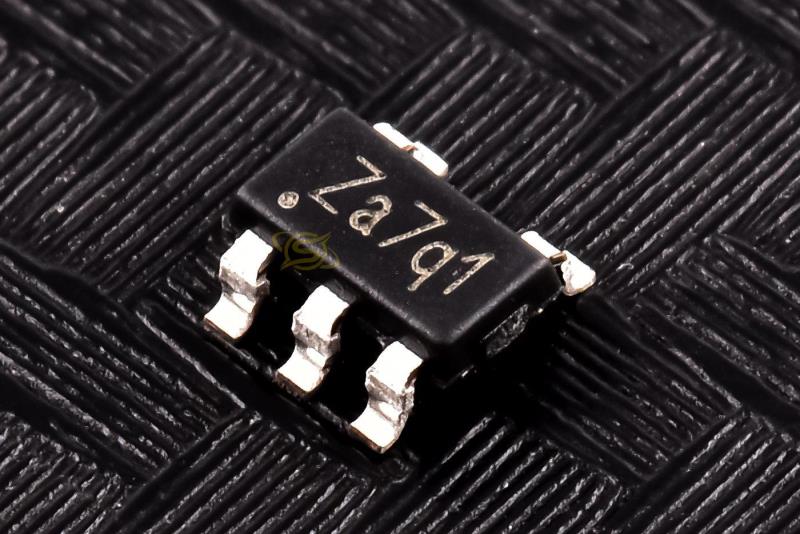

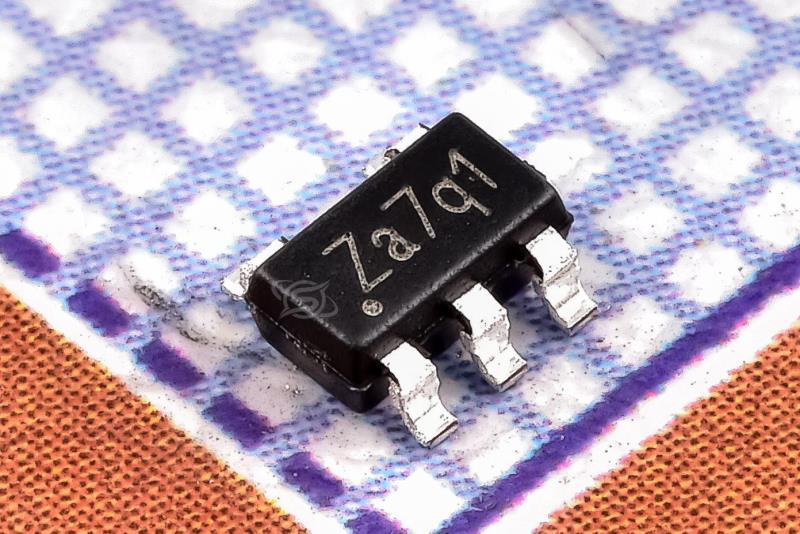

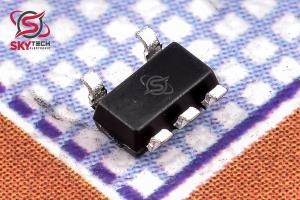

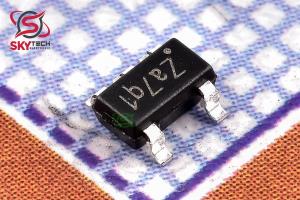

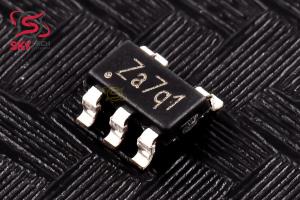

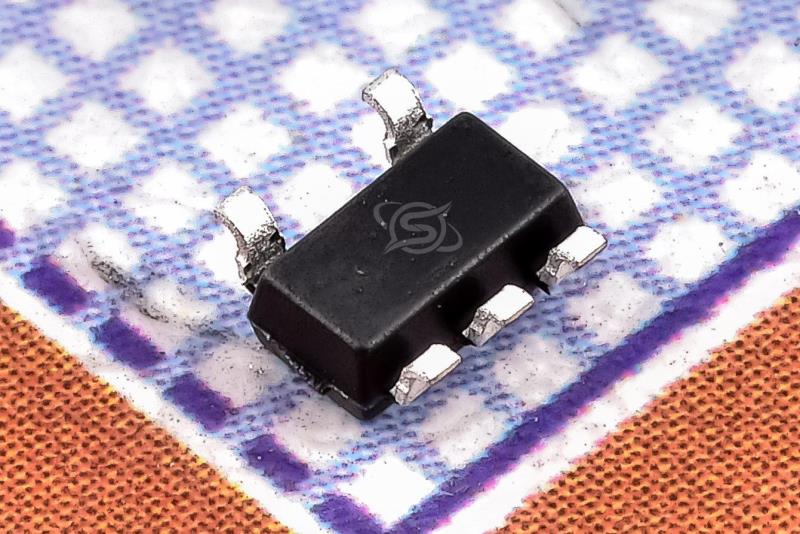

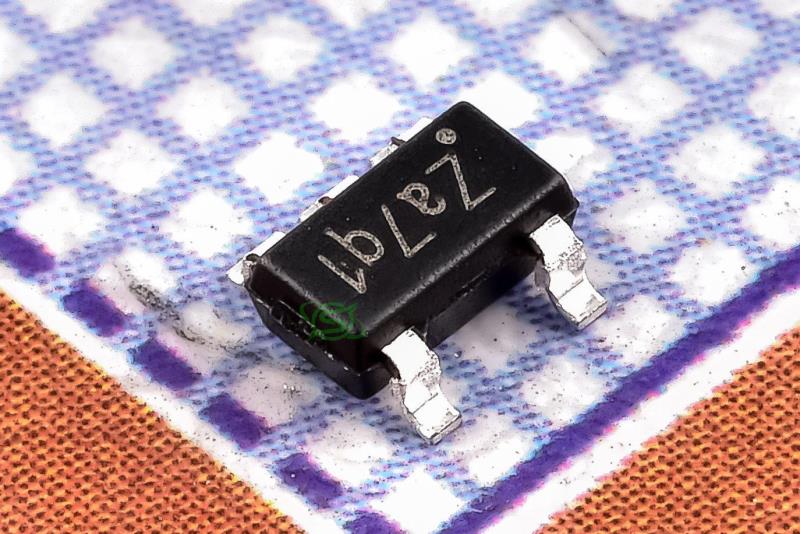

AX3701 is a high efficiency monolithic synchronous buck regulator using a constant frequency, current mode architecture. The device is available in an adjustable version. Supply current with no load is about 200uA and drops to <1uA in shutdown. The 2.5V to 7.5V input voltage range makes AX3701 ideally suited for single Li-Ion, two to four AA battery-powered applications. 100% duty cycle provides low dropout operation, extending battery life in portable systems. Pulse skipping mode operation provides very low output ripple voltage for noise sensitive applications. Switching frequency is internally set at 1.4MHz, allowing the use of small surface mount inductors and capacitors. The internal synchronous switch increases efficiency and decreases need of an external Schottky diode. Low output voltages are easily supported with the 0.6V feedback reference voltage. AX3701 is available in small SOT-23-5L, TDFN-6L (2*2) packages
