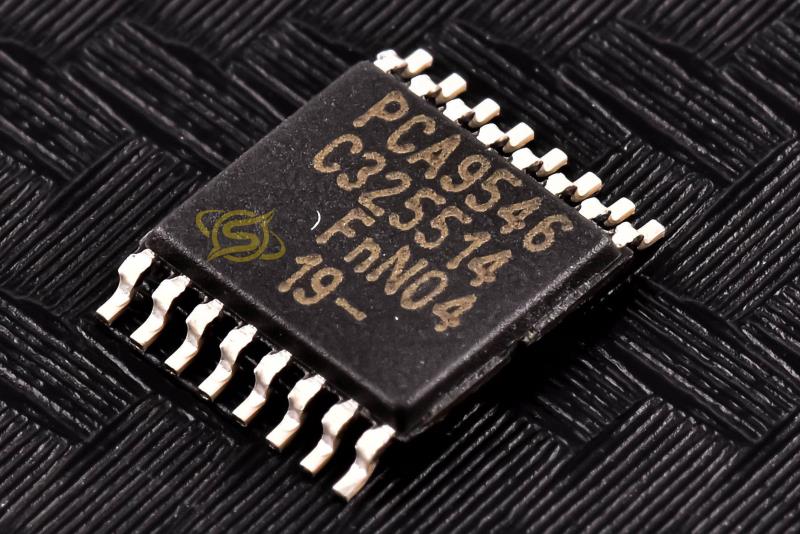

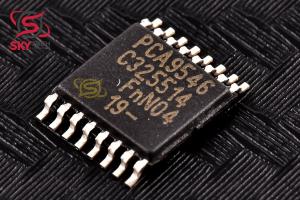

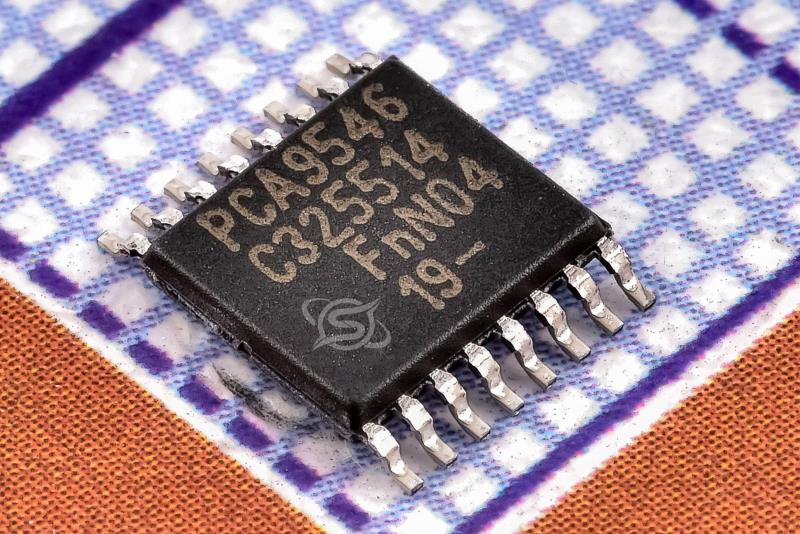

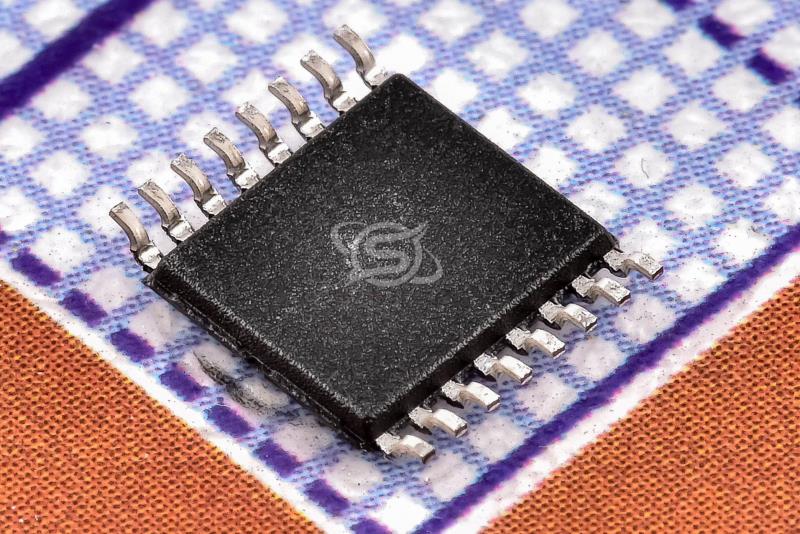

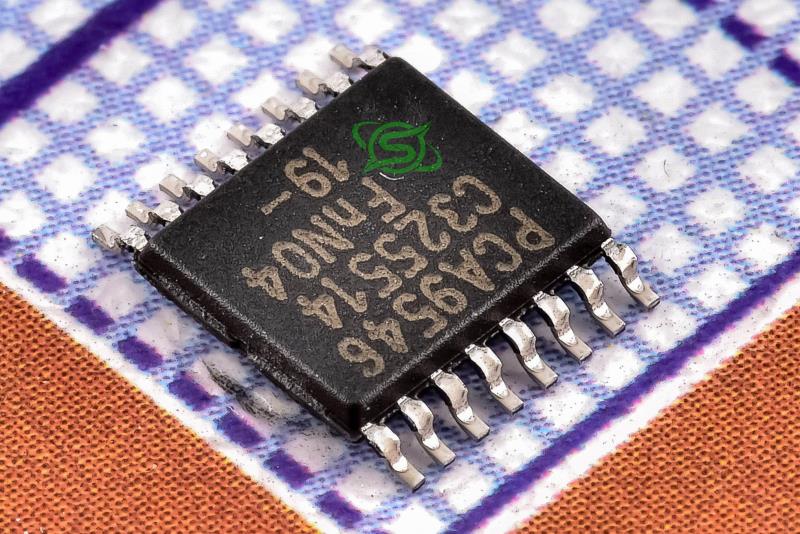

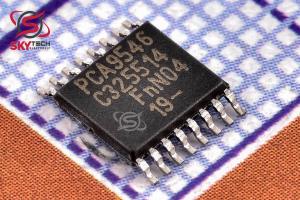

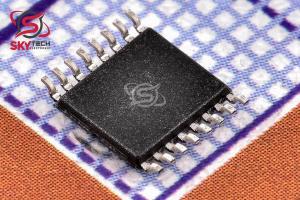

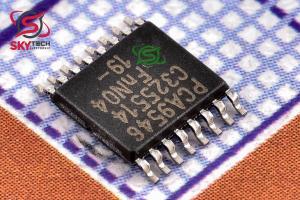

PCA9546 يک سوئيچ ترجمه چهار جهته است که توسط گذرگاه Iبه توان C کنترل مي شود. جفت بالادستي SCL/SDA به چهار جفت يا کانال پايين‌دستي فن مي‌دهد. هر کانال SCx/SDx مجزا يا ترکيبي از کانال‌ها را مي‌توان انتخاب کرد، که توسط محتويات ثبت کنترل قابل برنامه‌ريزي تعيين مي‌شود. يک ورودي تنظيم مجدد فعال-LOW به PCA9546 اجازه مي دهد تا از وضعيتي که يکي از گذرگاه هاي پايين دستي Iبه توان C در حالت LOW گير کرده است، بازيابي کند. با کشيدن پين RESET LOW، دستگاه حالت Iبه توان C بازنشاني مي‌شود و باعث مي‌شود که همه کانال‌ها مانند عملکرد داخلي تنظيم مجدد، از حالت انتخاب خارج شوند. گيت هاي عبور سوئيچ ها به گونه اي ساخته شده اند که مي توان از پين VDD براي محدود کردن حداکثر ولتاژ بالا که توسط PCA9546 عبور مي کند استفاده کرد. اين اجازه مي دهد تا از ولتاژهاي مختلف باس در هر جفت استفاده شود، به طوري که قطعات 1.8 ولت، 2.5 ولت يا 3.3 ولت مي توانند بدون هيچ گونه حفاظت اضافي با قطعات 5 ولت ارتباط برقرار کنند. مقاومت هاي کششي خارجي، باس را تا سطح ولتاژ مورد نظر براي هر کانال بالا مي کشند. تمام پين هاي ورودي/خروجي داراي تحمل 5 ولت هستند.

The PCA9546 is a quad bi-directional translating switch controlled by the Ito the power of 2 C-bus. The SCL/SDA upstream pair fans out to four downstream pairs, or channels. Any individual SCx/SDx channel or combination of channels can be selected, determined by the contents of the programmable Control Register. An active-LOW reset input allows the PCA9546 to recover from a situation where one of the downstream Ito the power of 2C-buses is stuck in a LOW state. Pulling the RESET pin LOW resets the Ito the power of 2 C state machine and causes all the channels to be deselected as does the internal power on reset function. The pass gates of the switches are constructed such that the VDD pin can be used to limit the maximum high voltage which will be passed by the PCA9546. This allows the use of different bus voltages on each pair, so that 1.8 V, 2.5 V, or 3.3 V parts can communicate with 5 V parts without any additional protection. External pull-up resistors pull the bus up to the desired voltage level for each channel. All I/O pins are 5 V tolerant.
