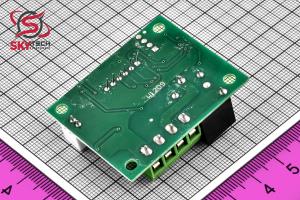

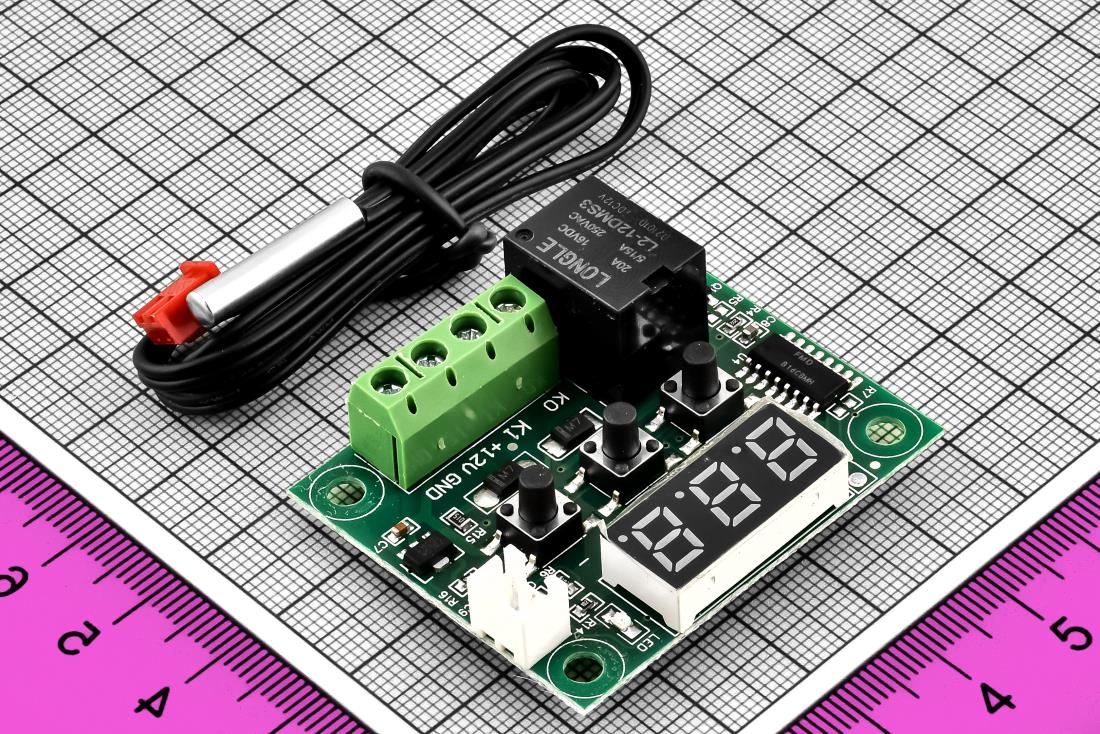

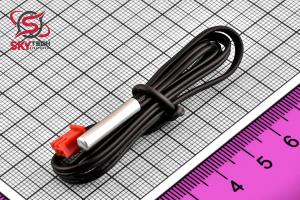

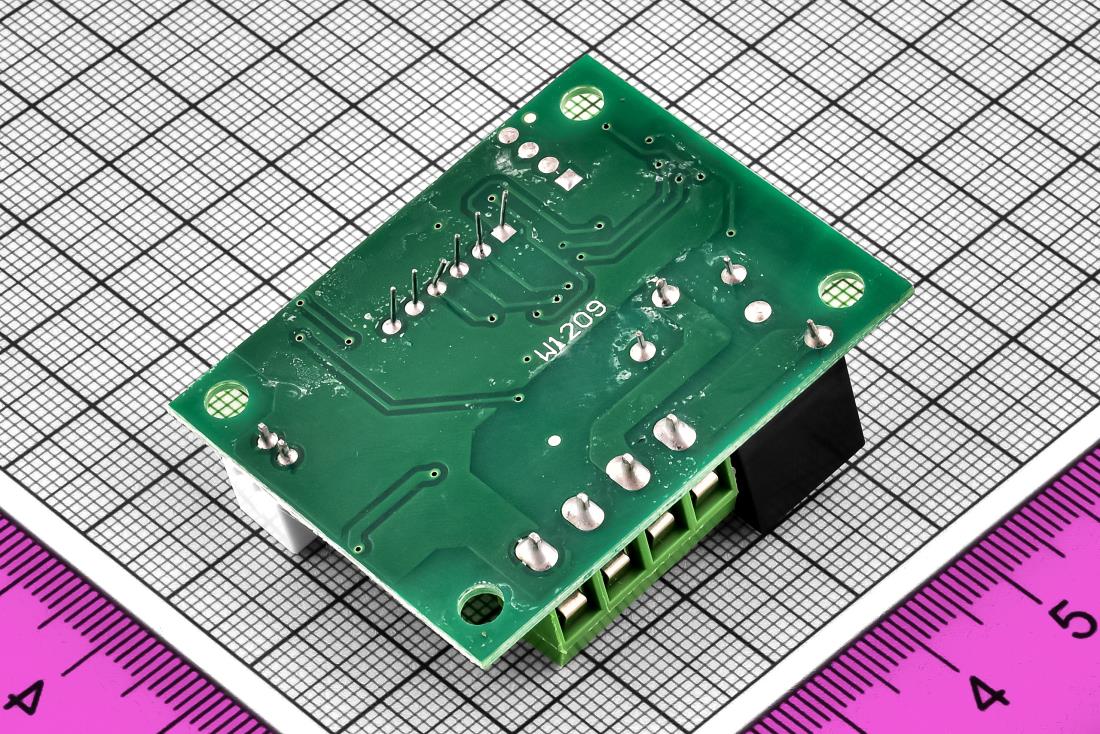

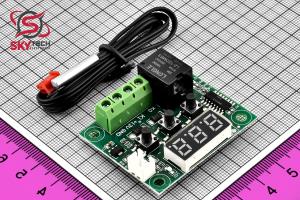

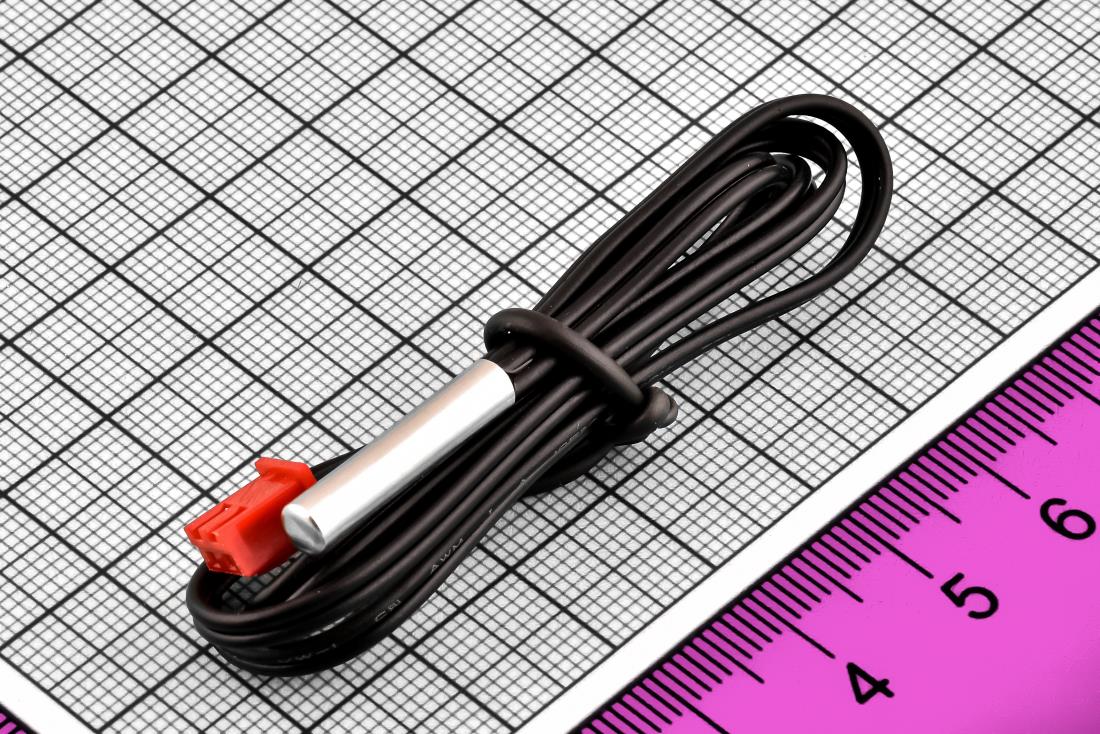

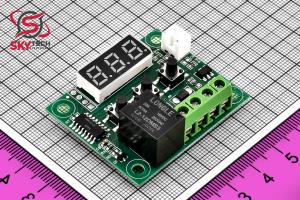

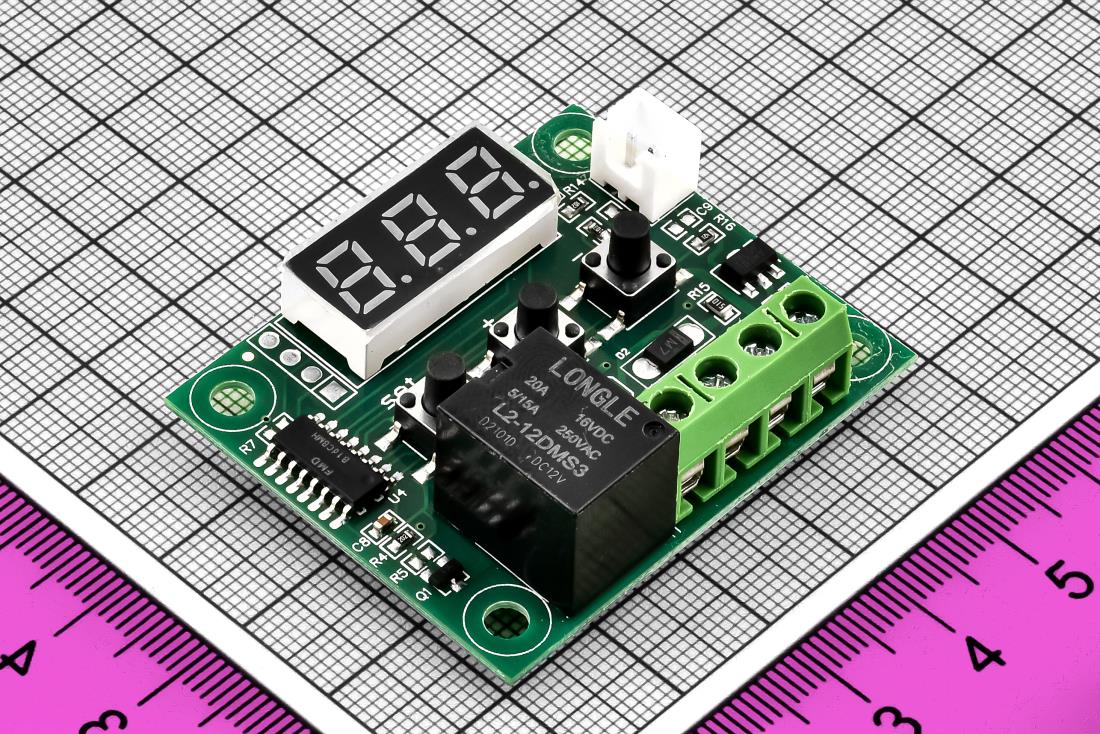

ين ماژول کنترلر داراي نمايشگر سون سگمنت و سنسور ضد آب DS18B20 است. اين ماژول مي تواند با ولتاژ 12 ولت DC کار کند و قادر است جريان DC تا سقف 20 آمپر را قطع و وصل نمايد. مزايا دقت اندازي گيري کنترلر در محدوده 1 درجه سانتي گراد ابعاد ماژول : 40 *48 ميلي متر راه اندازي و کارايي آسان مقرون به صرفه بودن مشخصات دماي کاري : بين 55- تا 150+ در جه سانتي گراد حساسيت: 0.1 درجه سانتي گراد دقت دماسنج: 0.1 درجه سانتي گراد ولتاژ ورودي: 12 ولت DC سنسور دماسنج: DS18B20 از نوع NTC اين ماژول کنترلر دما داراي 5 قسمت اصلي مي‌باشد: 1- نمايشگر سون سگمنت 3 ديجيت که مقدار دما را نمايش مي دهد. 2- در زير نمايشگر 3 کليد براي تنظيم ترموستات قرار دارند. کليد اول set و دوکليد ديگر + و – براي کم و زياد کردن مقدار دما مي باشند. 3- در زير کليدها، رله‌ي مشکي 12 ولت 220 آمپري براي قطع و وصل جريان قطعاتي مانند المان خنک کننده ، فن ، پمپ و … قرار گرفته دارند. 4- همچنين در روي برد دو عدد ترمينال 2 پين سبز رنگ، يکي براي رله K0 و K1 و ديگري براي تغذيه 12 ولت و GND مي‌باشد. 5- سنسور کنترل دما NTC داراي سوکت سفيد رنگ XH است که داراي طول کابل 30 سانتي متر و روکش فلزي مي‌باشد.

1,100% complete machine chip, wave soldering, stable performance, good consistency; 2, embedded central processor chip (MCU), better intelligent, lower power consumption; 3, power-off settings automatically memory (MCU built-in EEPROM storage unit) 4, the control accuracy of 0.1 C; 5, hysteresis 0.1 from the set, you can control the decimal (0.1-15.0) Technical parameters Thermostat range: -50 ~ 110 C; Resolution: 0.1 C between -9.9 ~ 99.9 C; 1? at other range; Temperature measurement accuracy: 0.1 C; Control accuracy: 0.1 C; Backlash accuracy: 0.C ?; Refresh rate: 0.5 S; High Temperature Alarm: 0 ~ 110 C; Motherboard Power Supply: DC 12V; Output: 1 channel relay output, capacity=10A; Measurement input: NTC (10K 0.5%) Waterproof sensor; Environmental requirements: -10 C ~ 60 C, Humidity 20% -85%; Size: 48 * 40mm; Power consumption: Quiescent Current: 35MA;Attract current 65MA; How to operate: After wire ,then can supply power to the device, display ambient temperature.Press SET key a time,screen flash the temperature.press key of + – to set the desired temperature. (long-time to press key of + – to get a quick setting). after set the temperature,press SET to confirm and return, then the controller automatically do power- on or power-off Relay.The thermostat output 10A relay to meet a variety of high-power load, please sure to connect the correct circuit. Indicator light, digital tube and buzzer status Indicator light: Flashing indicates the cooling or heating delay-start . If the indicator is on, it indicates that the relay is closed Digital tube: display “LL” means sensor is connected; display “HH” means over the measuring range,then the thermostat is force to disconnect the relay; display “—‘ means high temperature alarm. Long-time press SET ket 5 seconds,then enter main setting menu,press + – key to change P0 to P8.Long-time press SET key or no any press 10seconds,automatically confirm and return.
