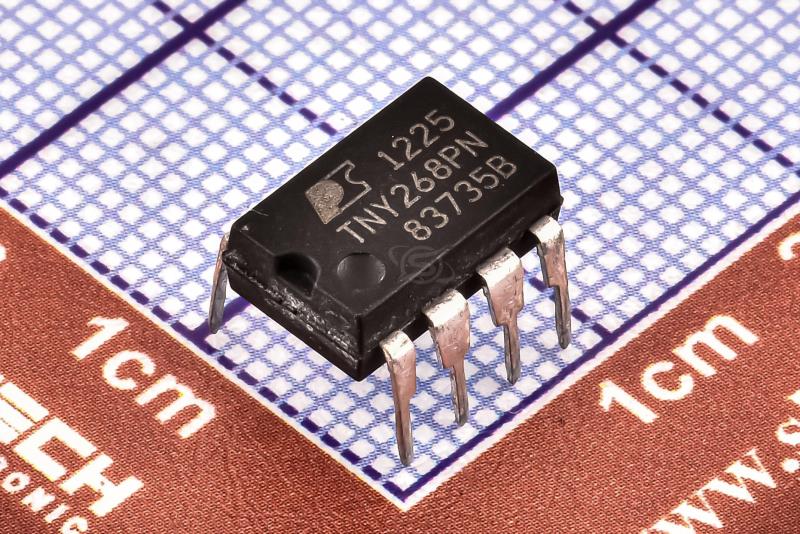

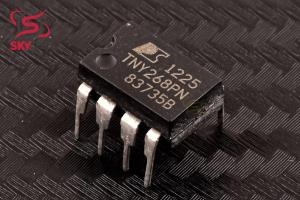

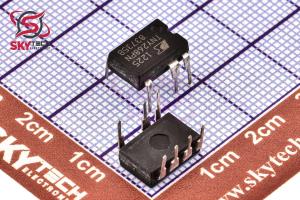

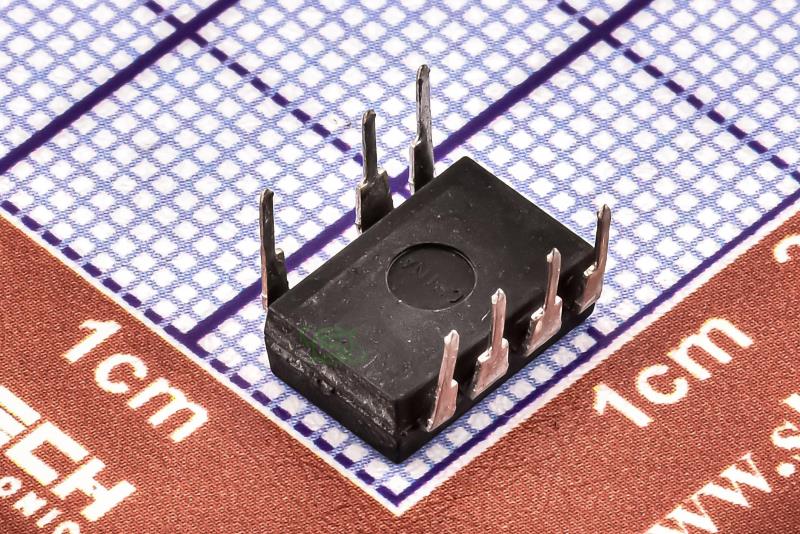

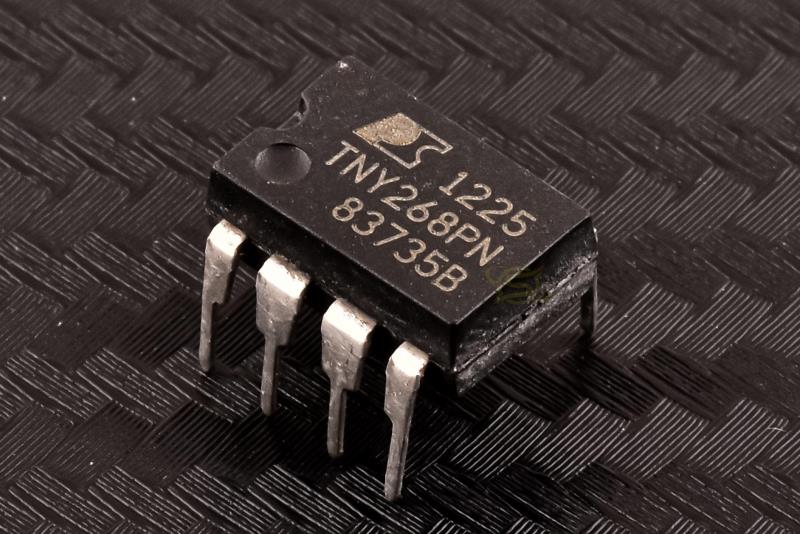

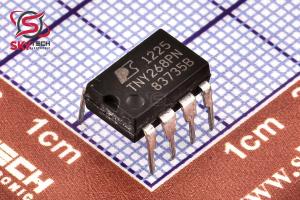

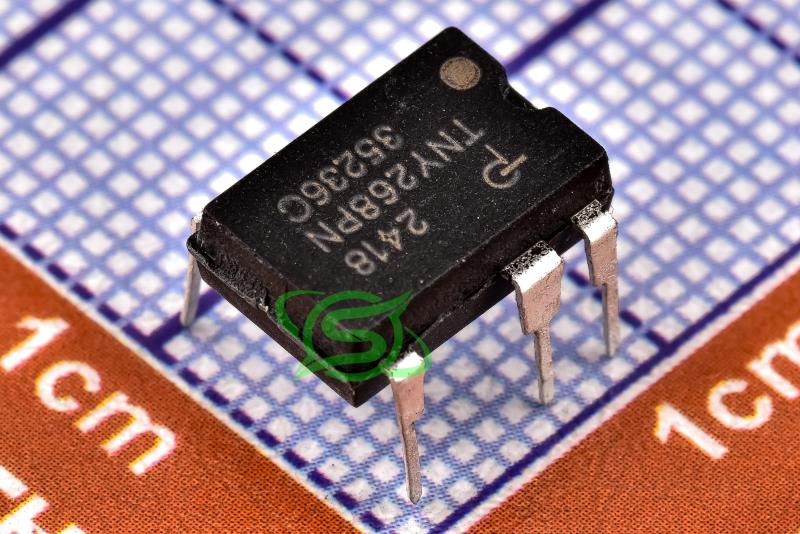

آي سي TNY268PN از خانواده آي سي هاي TNY SWITCH است که در تغذيه هاي سوئيچينگ AC/DC کاربرد دارد و شامل يک ماسفت قدرت 700 ولتي، يک نوسان ساز داخلي، منبع جريان سوئيچ شونده با ولتاژ بالا و محدود کننده جريان و مدار خاموش کننده حرارتي است. از ويژگي هاي اين آي سي مي توان به مدار ريستارت در هنگام اتصال کوتاه خروجي و يا حلقه باز ، همچنين انرژي کارآمد ، سوئيچ آفلاين با انعطاف پذيري پيشرفته و محدوده قدرت گسترده اشاره کرد. ولتاژ درين ماسفت اين آي سي 700 ولت با پيک جريان 880mA است همچنين توان خروجي آن 23 وات مي باشد. حداکثر فرکانس کاري آي سي TNY268 مقدار 132KHz با ديوتي سايکل 68% است.

IC TNY268PN is from the family of TNY SWITCH ICs, which is used in AC/DC switching power supplies and includes a 700V power MOSFET, an internal oscillator, a high-voltage switching current source and a current limiter, and a thermal shutdown circuit. Is. Among the features of this IC, we can mention the restart circuit during output short circuit or open loop, as well as efficient energy, offline switch with advanced flexibility and wide power range. The MOSFET drain voltage of this IC is 700V with a peak current of 880mA and its output power is 23W. The maximum working frequency of IC TNY268 is 132KHz with a duty cycle of 68%.
