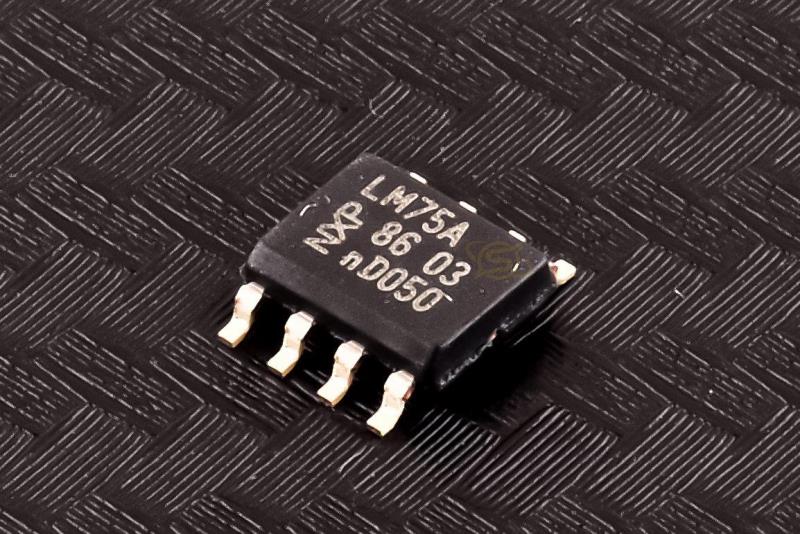

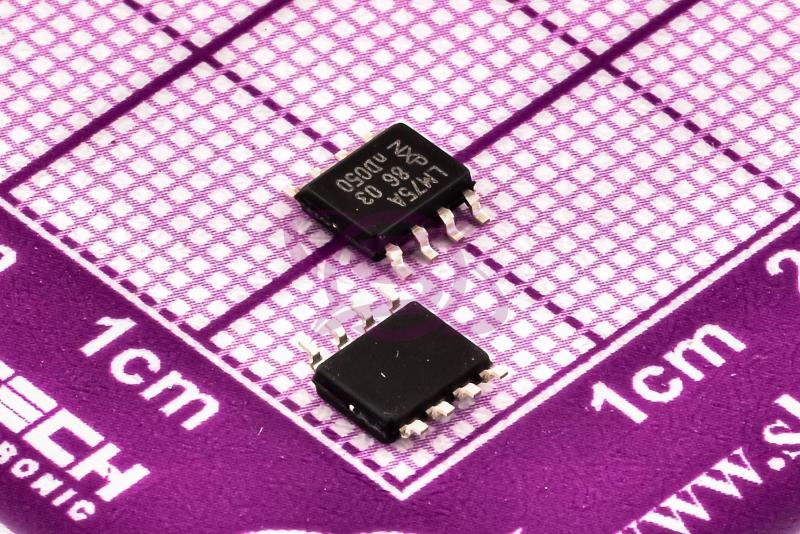

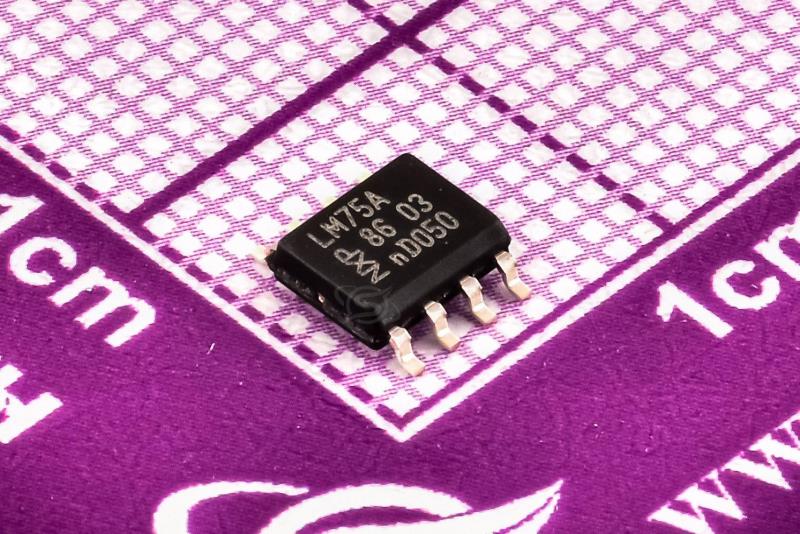

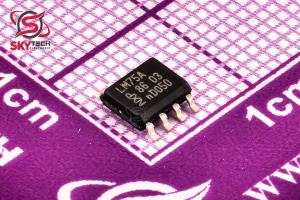

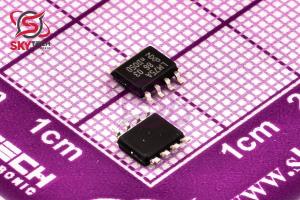

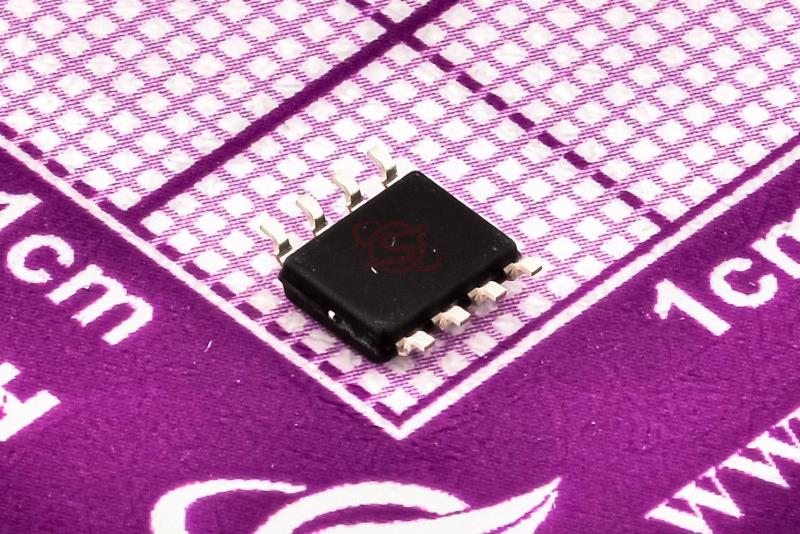

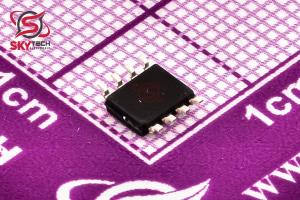

LM75A يک مبدل دما به ديجيتال با استفاده از سنسور دماي شکاف باند روي تراشه و تکنيک تبديل Sigma-delta A-to-D است. اين دستگاه همچنين يک آشکارساز حرارتي است که خروجي تشخيص دماي بيش از حد را ارائه مي دهد.
LM75A شامل تعدادي ثبت داده است: ثبت پيکربندي (Conf) براي ذخيره تنظيمات دستگاه مانند حالت عملکرد دستگاه، حالت عملکرد سيستم عامل، قطبيت سيستم عامل و صف خطاي سيستم عامل همانطور که توضيح داده شد. رجيستر دما (Temp) براي ذخيره خواندن دما ديجيتال، و رجيسترهاي نقطه تنظيم (Tos و Thyst) براي ذخيره محدوديت‌هاي خاموش شدن بيش از حد دماي قابل برنامه‌ريزي و پسماند، که مي‌تواند توسط يک کنترل‌کننده از طريق رابط گذرگاه I2C سريال دو سيمه ارتباط برقرار کند.
اين دستگاه همچنين داراي يک خروجي تخليه باز (OS) است که زماني فعال مي شود که دما از محدوديت هاي برنامه ريزي شده فراتر رود. سه پين ??آدرس منطقي قابل انتخاب وجود دارد تا هشت دستگاه بدون تداخل آدرس در يک گذرگاه به هم متصل شوند.
LM75A را مي توان براي شرايط عملياتي مختلف پيکربندي کرد. مي توان آن را در حالت عادي براي نظارت دوره اي دماي محيط يا در حالت خاموش براي به حداقل رساندن مصرف برق تنظيم کرد.
.

The LM75A is a temperature-to-digital converter using an on-chip band gap temperature sensor and Sigma-delta A-to-D conversion technique. The device is also a thermal detector providing an overtemperature detection output.
The LM75A contains a number of data registers: Configuration register (Conf) to store the device settings such as device operation mode, OS operation mode, OS polarity and OS fault queue as described. temperature register (Temp) to store the digital temp reading, and set-point registers (Tos and Thyst) to store programmable overtemperature shutdown and hysteresis limits, that can be communicated by a controller via the 2-wire serial I2C-bus interface.
The device also includes an open-drain output (OS) which becomes active when the temperature exceeds the programmed limits. There are three selectable logic address pins so that eight devices can be connected on the same bus without address conflict.
The LM75A can be configured for different operation conditions. It can be set in normal mode to periodically monitor the ambient temperature, or in shutdown mode to minimize power consumption.
.
