ترانزیستور PNP

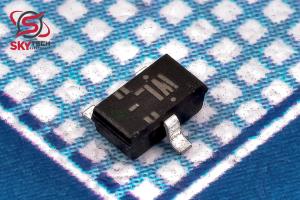

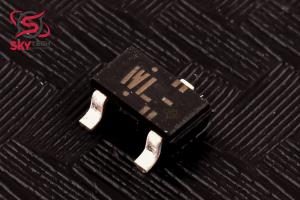

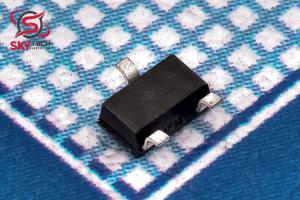

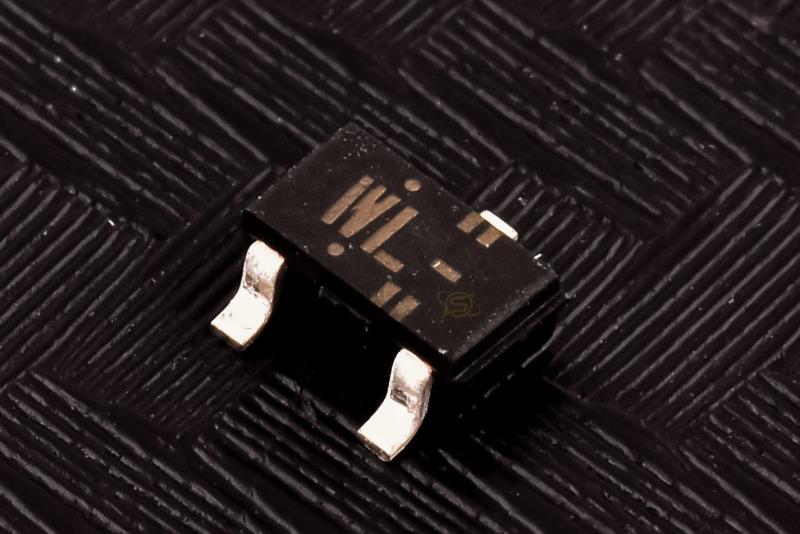

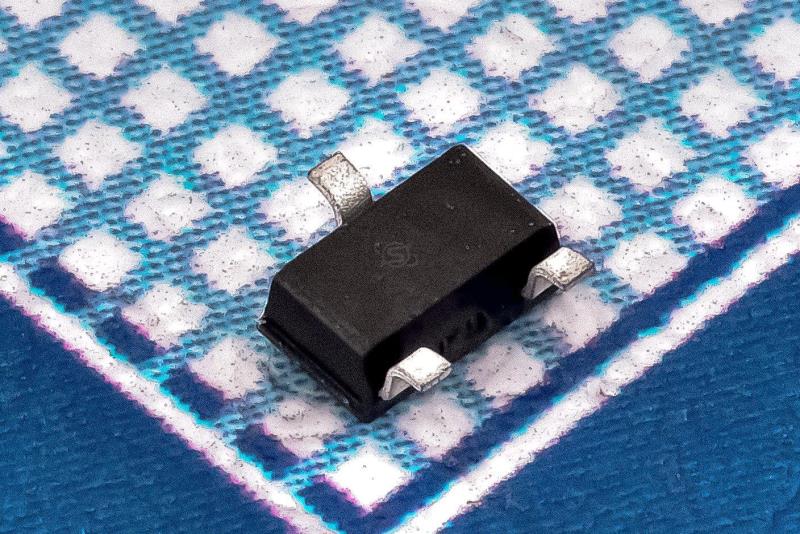

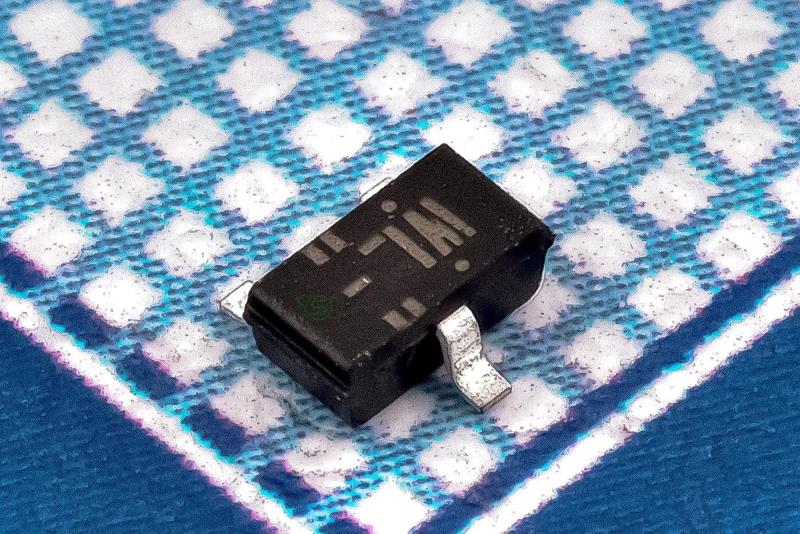

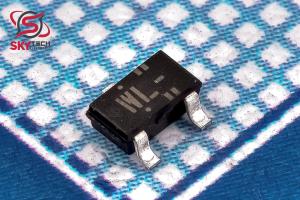

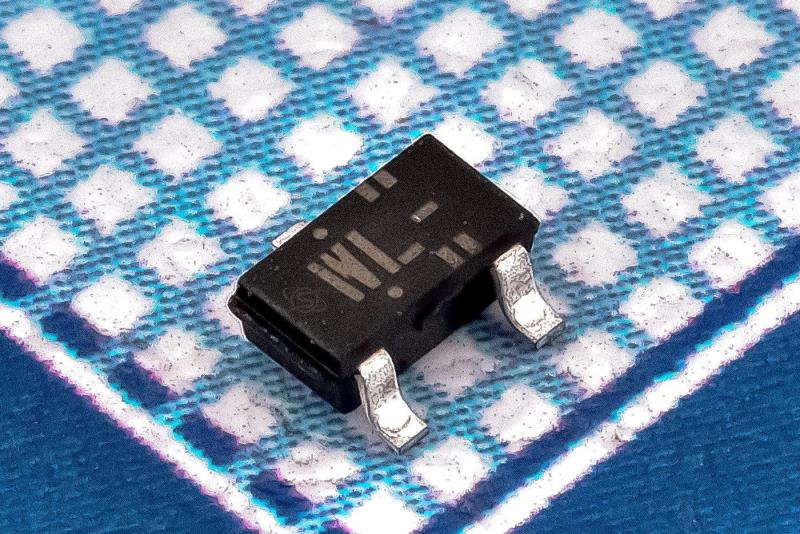

2SB1691WL-TL-E (WL-)

Silicon PNP Epitaxial Planer Low Frequency Power Amplifier

کیفیت: ORIGINAL(distributor)       پکیج: SC-59A

قیمت تک فروشی  188,851  ریال

قیمت عمده  180,454  ریال (10 به بالا)

قیمت ویژه  177,094  ریال (100 به بالا)

قیمت فوق العاده175,415  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.203  تتر با تخفیف

0.940.890.870.86


تعداد موجودی در انبار : 50 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SC-59A
نوع ترانزيستور PNP
ولتاژ VCEO -50     ولت
ولتاژVCBO -60     ولت
ولتاژ VEBO -6     ولت
توان 0.8     وات
حداکثر دماي کاري +150     سانتيگراد
حداقل دماي کاري -55     سانتيگراد
حداکثر Ic -1     آمپر



توضیحات

ترانزيستور 2SB1691 يک ترانزيستور سيليکوني PNP از نوع اپي‌تاکسيال پلانر است که براي کاربردهاي تقويت توان در فرکانس‌هاي پايين طراحي شده است. اين قطعه در بسته‌بندي کوچک MPAK (نوع SC–59A) ارائه مي‌شود و قادر به عبور جريان کلکتور تا 1 آمپر (منفي) مي‌باشد. ولتاژ اشباع کلکتور به اميتر آن در جريان 0.5 آمپر (منفي) حداکثر 0.3- ولت است که نشان‌دهنده عملکرد مناسب و تلفات کم آن مي‌باشد. توان مصرفي اين ترانزيستور تا 800 ميلي‌وات مي‌رسد، به‌ويژه هنگام استفاده بر روي برد سراميکي آلومينا با ابعاد 25 در 60 در 0.7 ميلي‌متر. اين ترانزيستور مکمل مدل 2SD2655 (از نوع NPN) است و براي مدارات push-pull در تقويت‌کننده‌هاي صوتي بسيار مناسب مي‌باشد.



Description

The 2SB1691 is a silicon PNP epitaxial planar transistor designed for low-frequency power amplifier applications. It is housed in a compact MPAK (SC–59A) package and supports collector currents up to –1 A. The collector-emitter saturation voltage is low, with a maximum of –0.3 V at –0.5 A, ensuring efficient operation and minimal power loss. It has a high power dissipation rating of up to 800 mW, especially when mounted on an alumina ceramic board (25 × 60 × 0.7 mm). This transistor is the complementary pair to the 2SD2655 (NPN type), making it ideal for push-pull amplifier designs.
