توضیحات
آي‌سي‌هاي LMV431، LMV431A و LMV431B از نوع رگولاتور شنت دقيق با ولتاژ مرجع 1.24 ولت هستند که تا 30 ولت قابل تنظيم مي‌باشند. ساختار آن‌ها شبيه تقويت‌کننده غيرمعکوس عمل مي‌کند که با استفاده از تقسيم ولتاژ دو مقاومتي، ولتاژ کاتد کنترل مي‌شود. اتصال مستقيم پايه کاتد به پين تنظيم، ولتاژ 1.24 ولت فراهم مي‌کند. اين قطعات داراي توان مصرفي پايين (حدود 55 ميکروآمپر)، امپدانس خروجي پايين (0.25 اهم) و پاسخ‌دهي سريع هستند. دقت اوليه ولتاژ مرجع به ترتيب 1.5%، 1% و 0.5% براي مدل‌هاي LMV431، LMV431A و LMV431B است. اين قطعات جايگزين مناسبي براي ديود زنر در ولتاژهاي پايين محسوب مي‌شوند و کاربردهايي مانند رگولاتور شنت، رگولاتور سري، منابع جريان، آشکارساز ولتاژ، تقويت‌کننده خطا و ... دارند.
Description

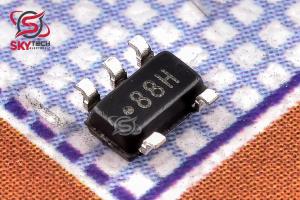

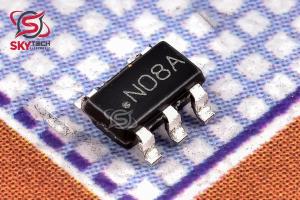

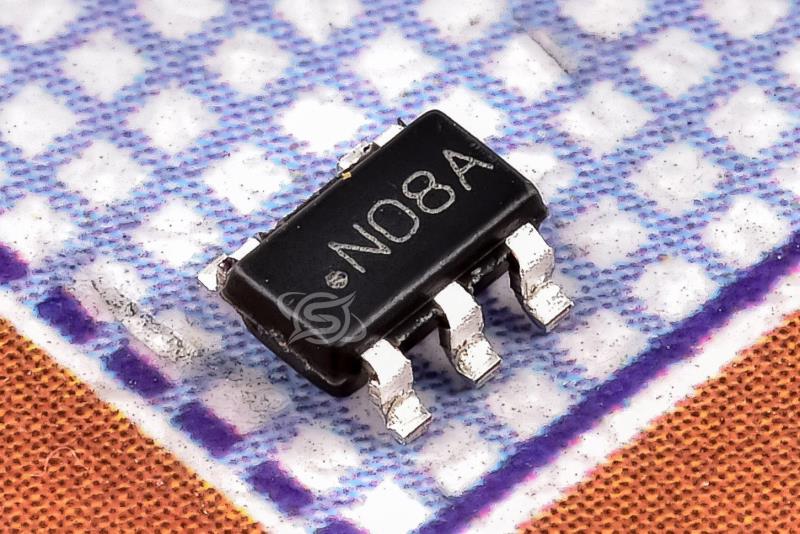

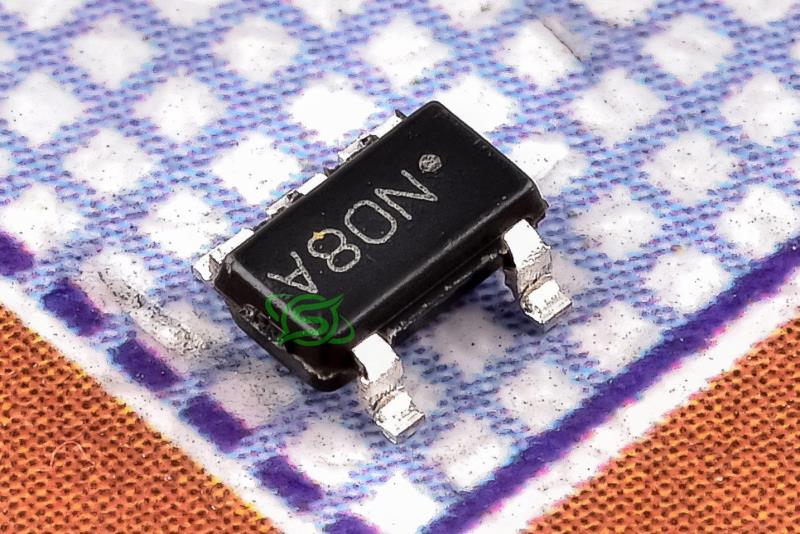

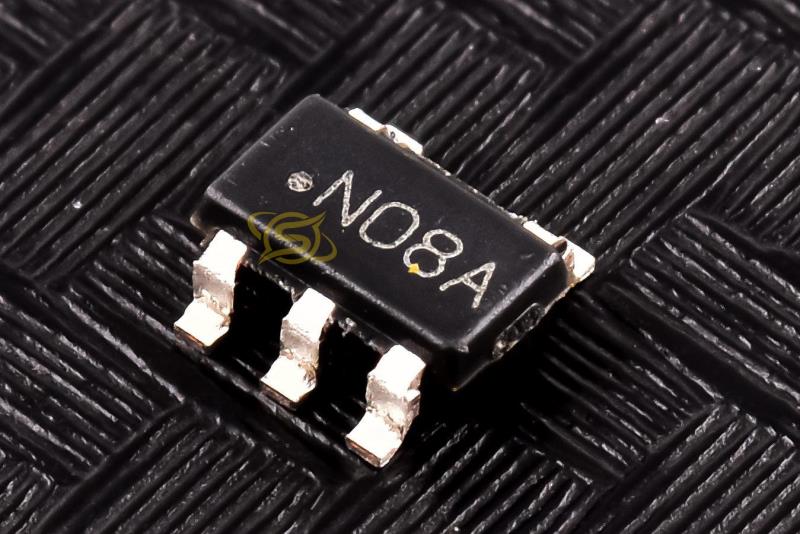

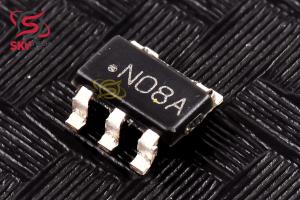

The LMV431, LMV431A, and LMV431B are precision 1.24V shunt regulators adjustable up to 30V. They function like a non-inverting op-amp configuration, where a resistor divider at the adjust pin sets the output voltage. Connecting the cathode directly to the adjust pin provides a fixed 1.24V output. These devices have low operating current (55µA), low output impedance (0.25?), and fast response. Initial voltage accuracy is 1.5%, 1%, and 0.5% for LMV431, LMV431A, and LMV431B, respectively. Applications include low dropout regulators, error amplifiers, voltage monitors, current sources/sinks, and 3V off-line switching regulators. They are a cost-effective alternative to low-voltage Zener diodes
|
