تراشه مرجع ولتاژ

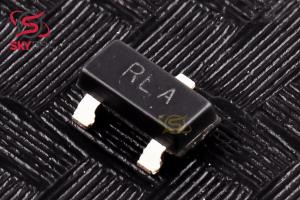

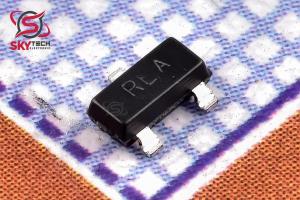

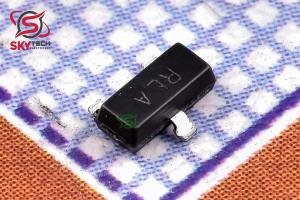

LMV431AIMF (RLA)
Low-Voltage (1.24-V) Adjustable Precision Shunt Regulators
کیفیت: ORIGINAL(distributor) پکیج: SOT-23-3
قیمت تک فروشی 439,300 ریال
قیمت عمده 418,500 ریال (10 به بالا)
قیمت ویژه 410,180 ریال (100 به بالا)
قیمت فوق العاده406,020 ریال (1000 به بالا)
 قیمت تک فروشی 0.468 تتر با تخفیف
2.121.961.94
|
|
|
|
|
| حداکثر دماي کاري |
+85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
توضیحات
مدارهاي LMV431، LMV431A و LMV431B رگولاتورهاي شنت قابل تنظيمي هستند که دقت بالايي دارند و مي‌توانند ولتاژي بين 1.24 ولت تا 30 ولت را تنظيم کنند. اين قطعات از يک ولتاژ مرجع داخلي 1.24 ولتي استفاده مي‌کنند و با کمک فيدبک منفي از پايه کاتد به پايه تنظيم (ADJ)، ولتاژ خروجي را کنترل مي‌کنند. ساختار عملکرد آن‌ها مشابه تقويت‌کننده عملياتي غيرمعکوس است؛ به اين صورت که با استفاده از يک تقسيم ولتاژ مقاومتي بين خروجي و پايه ADJ، مي‌توان سطح ولتاژ خروجي را تعيين کرد. در حالتي که پايه ADJ مستقيماً به کاتد متصل شود، خروجي دستگاه برابر با همان ولتاژ مرجع 1.24 ولت خواهد بود.
اين رگولاتورها داراي جريان کاري بسيار پايين در حدود 55 ميکروآمپر هستند و مقاومت خروجي آن‌ها تنها 0.25 اهم است که نشان از توانايي تأمين جريان با افت کم دارد. همچنين زمان پاسخ‌دهي آن‌ها در هنگام روشن شدن سريع است و به‌خوبي با خازن‌هايي بين 10 نانوفاراد تا 50 پيکوفاراد پايدار عمل مي‌کنند. LMV431 در سه نسخه با دقت‌هاي متفاوت عرضه مي‌شود: نسخه استاندارد با تلرانس 1.5 درصد، نسخه A با تلرانس 1 درصد و نسخه B با تلرانس 0.5 درصد. اين ويژگي‌ها باعث مي‌شود که اين قطعات گزينه‌اي مناسب براي کاربردهايي باشند که نياز به دقت بالا و عملکرد پايدار در ولتاژهاي پايين دارند.
Description
The LMV431, LMV431A, and LMV431B are precision adjustable shunt regulators designed to operate across a voltage range from 1.24 V to 30 V. These devices utilize a 1.24 V internal bandgap reference and function similarly to a non-inverting operational amplifier. Negative feedback from the cathode to the adjust pin, along with an external resistor divider, sets the output voltage. When the adjust pin is directly connected to the cathode, the output voltage is fixed at the reference level of 1.24 V.
These regulators offer very low operating current, typically around 55 µA, and feature low output impedance of approximately 0.25 ?, allowing them to drive loads with minimal voltage drop. They also exhibit a fast turn-on response and are stable with capacitive loads between 10 nF and 50 pF. The devices are available in three versions, each with different initial voltage tolerance levels: the LMV431 with ±1.5%, LMV431A with ±1%, and LMV431B with a high-precision ±0.5%. These characteristics make them ideal for applications requiring accurate and stable low-voltage references.
|
