مترجم سطح ولتاژ

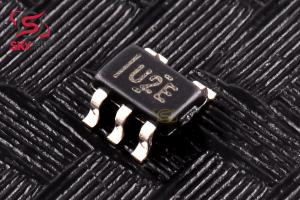

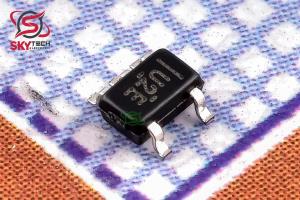

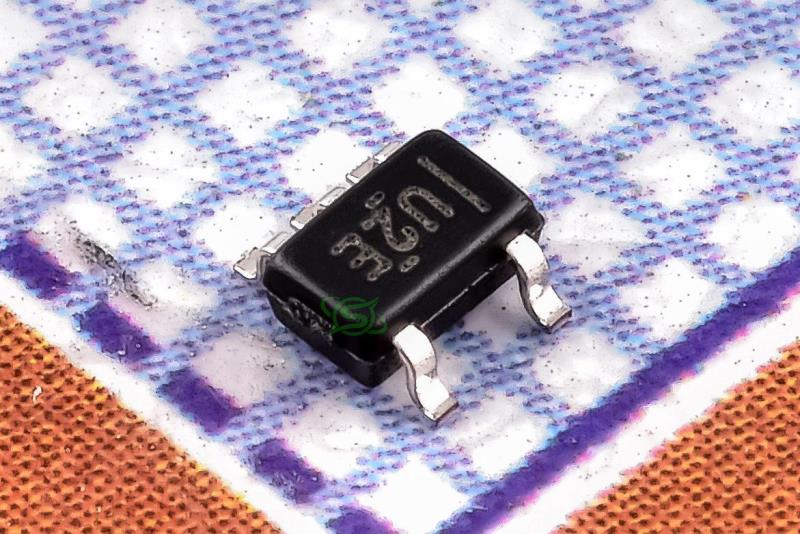

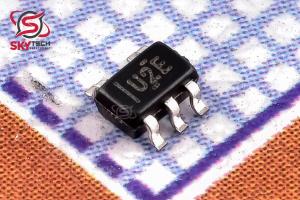

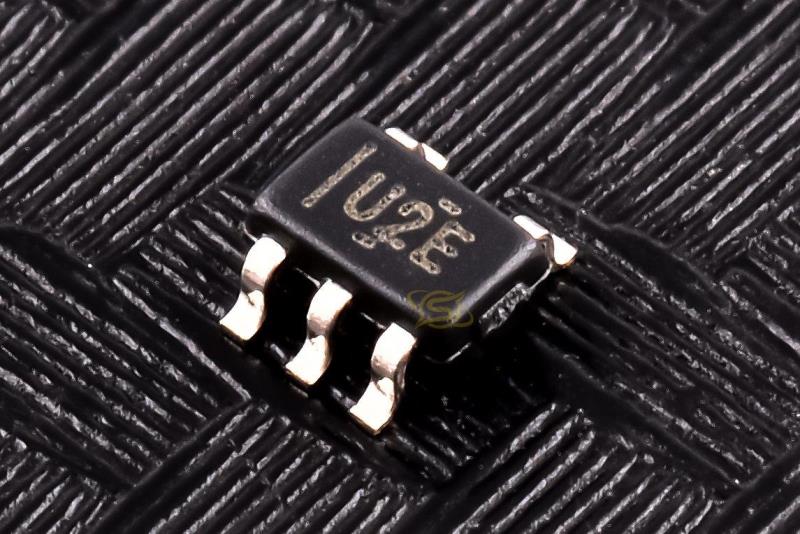

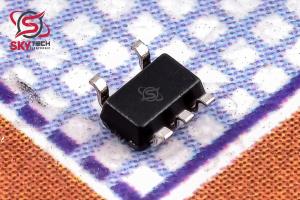

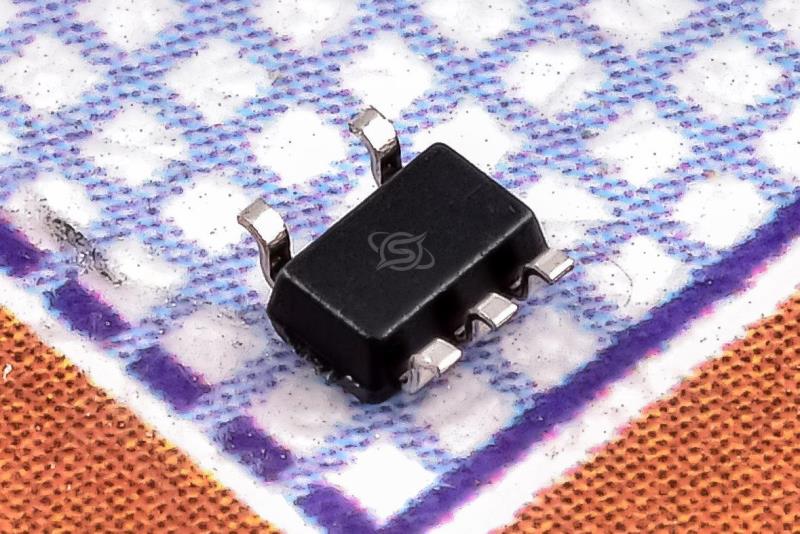

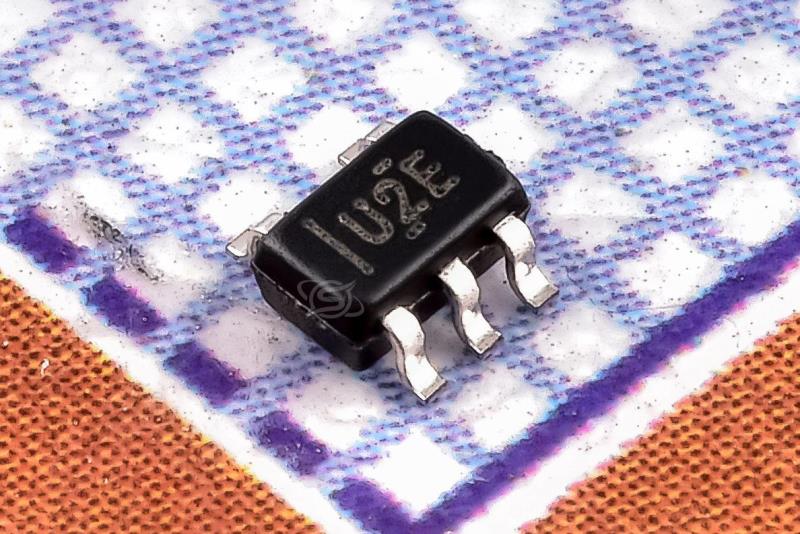

SN74AUP1T34DCKR (U2*)
1Bit Unidirectional Voltage-Level Translator
کیفیت: ORIGINAL(distributor) پکیج: SC-70-5
قیمت تک فروشی 139,520 ریال
قیمت عمده 133,150 ریال (10 به بالا)
قیمت ویژه 130,602 ریال (100 به بالا)
قیمت فوق العاده129,328 ریال (1000 به بالا)
 قیمت تک فروشی 0.166 تتر با تخفیف
0.740.70.690.68
|
توضیحات
دستگاه SN74AUP1T34 يک مترجم 1 بيتي غير معکوس است که از دو ريل منبع تغذيه قابل تنظيم جداگانه استفاده مي کند. اين يک مترجم يک طرفه از A به B است. پورت A براي رديابي VCCA طراحي شده است.
VCCA ولتاژهاي تغذيه را از 0.9 ولت تا 3.6 ولت مي پذيرد. پورت B براي رديابي VCCB طراحي شده است. VCCB ولتاژهاي تغذيه را از 0.9 ولت تا 3.6 ولت مي پذيرد. اين امکان انتقال ولتاژ پايين بين گره هاي ولتاژ 1-V، 1.2-V، 1.5-V، 1.8-V، 2.5-V و 3.3-V را فراهم مي کند.
SN74AUP1T34 همچنين به طور کامل براي برنامه هاي خاموش کردن جزئي با استفاده از Ioff مشخص شده است. مدار Ioff خروجي‌ها را غيرفعال مي‌کند و از جريان برگشتي آسيب‌ديده در هنگام خاموش شدن دستگاه جلوگيري مي‌کند.
ويژگي جداسازي VCC تضمين مي کند که اگر ورودي VCCA در GND باشد، پورت B در حالت امپدانس بالا قرار دارد. اگر ورودي VCCB در GND باشد، هر ورودي به سمت A باعث نمي شود جريان نشتي حتي شناور شود.
Description
The SN74AUP1T34 device is a 1-bit noninverting translator that uses two separate configurable power supply rails. It is a uni-directional translator from A to B. The A port is designed to track VCCA.
VCCA accepts supply voltages from 0.9 V to 3.6 V. The B port is designed to track VCCB. VCCB accepts supply voltages from 0.9 V to 3.6 V. This allows for low-voltage translation between 1-V, 1.2-V, 1.5-V, 1.8-V, 2.5-V, and 3.3-V voltage nodes.
The SN74AUP1T34 is also fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
The VCC isolation feature ensures that if VCCA input is at GND, the B port is in the high-impedance state. If VCCB input is at GND, any input to the A side does not cause the leakage current even floating.
|
