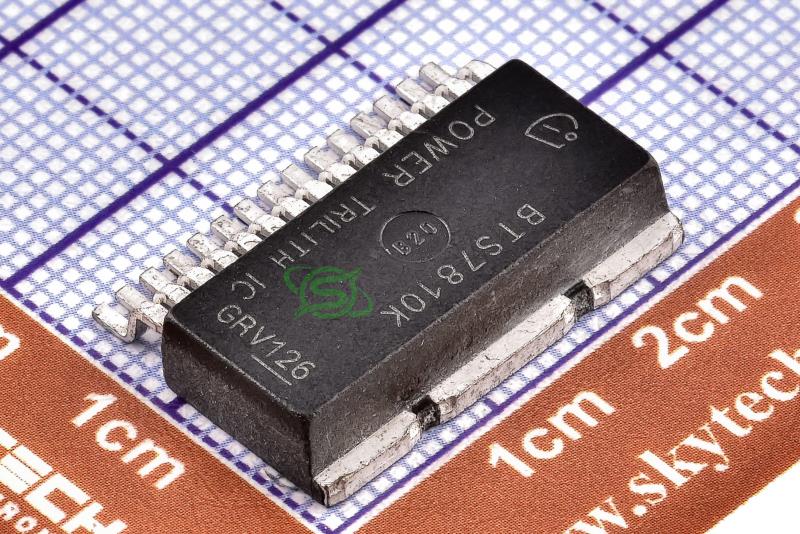

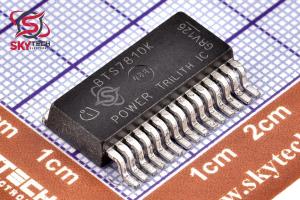

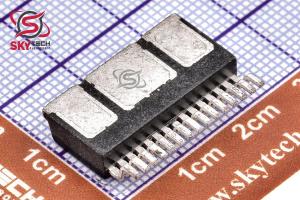

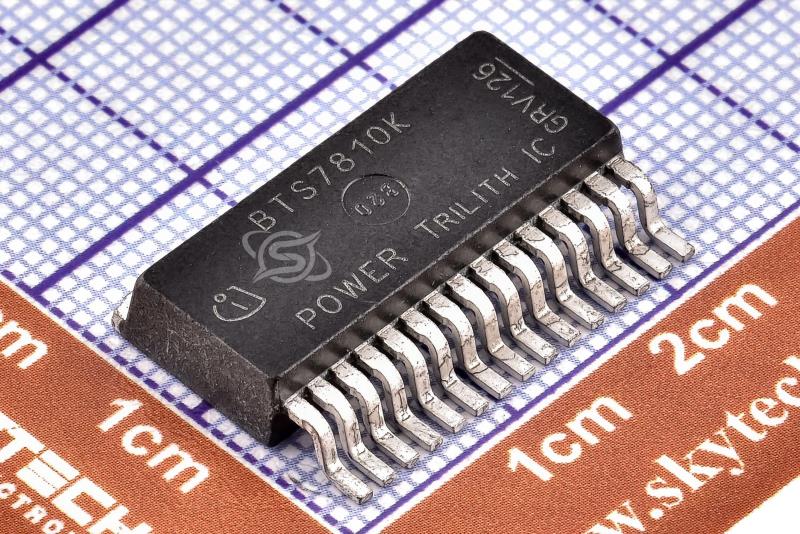

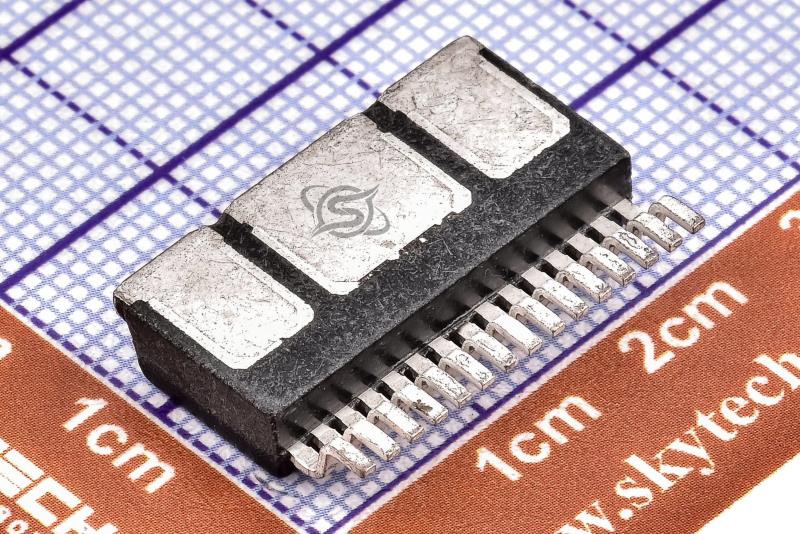

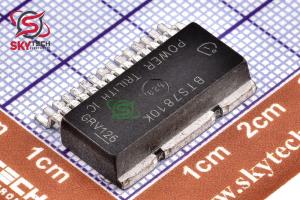

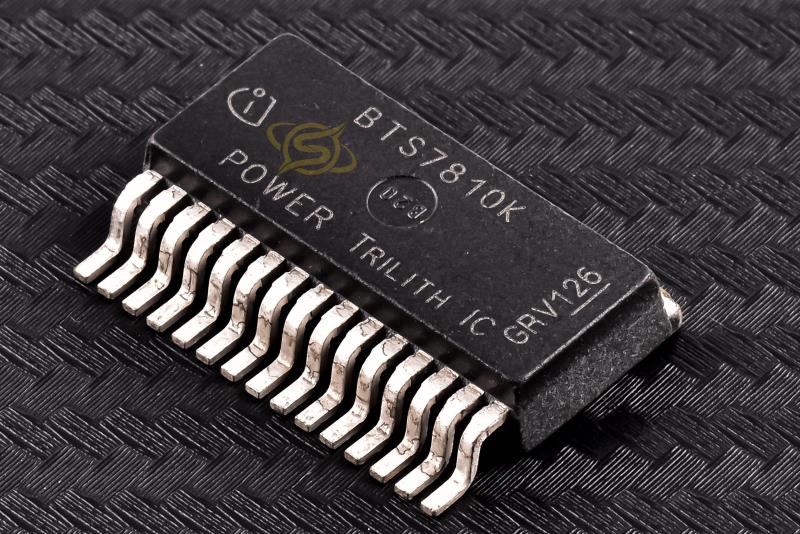

درایور موتور دوقطبی

BTS7810K

Bipolar Motor Driver DMOS P-TO263-15-1

کیفیت: ORIGINAL(distributor)       پکیج: TO-263

قیمت تک فروشی  2,761,650  ریال

قیمت عمده  2,634,250  ریال (10 به بالا)

قیمت ویژه  2,583,290  ریال (100 به بالا)

قیمت فوق العاده2,557,810  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 3.23  تتر با تخفیف

14.71413.7213.58


تعداد موجودی در انبار : موجودی تمام شده است

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج TO-263
نوع محصول GATE DRIVERS
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري 55-     سانتيگراد
ولتاژ ورودي 42     ولت
جريان ورودي 5     mA



توضیحات

BTS 7810 K بخشي از خانواده TrilithIC است که شامل سه قالب در يک بسته است: يک سوئيچ دوتايي سمت بالا و دو سوئيچ سمت پايين. تخليه اين سه تراشه DMOS عمودي بر روي قاب هاي سرب جدا شده نصب شده است. منابع به پين ??هاي جداگانه متصل مي شوند، بنابراين BTS 7810 K را مي توان در H-bridge- و همچنين در هر پيکربندي ديگر استفاده کرد. High-side دوبل با فناوري SMART SIPMOS® ساخته شده است که مراحل قدرت RDS ON عمودي DMOS را با مدار کنترل CMOS ترکيب مي کند. سوئيچ سمت بالا کاملاً محافظت مي شود و شامل مدار کنترل و تشخيص است. براي دستيابي به RDS ON پايين و عملکرد سوئيچينگ سريع، سوئيچ هاي سمت پايين در فناوري سطح منطقي S-FET 2 ساخته مي شوند. محصول استاندارد معادل SPD30N06S2L-13 است.



Description

The BTS 7810 K is part of the TrilithIC family containing three dies in one package: One double high-side switch and two low-side switches. The drains of these three vertical DMOS chips are mounted on separated leadframes. The sources are connected to individual pins, so the BTS 7810 K can be used in H-bridge- as well as in any other configuration. The double high-side is manufactured in SMART SIPMOS® technology which combines low RDS ON vertical DMOS power stages with CMOS control circuit. The high-side switch is fully protected and contains the control and diagnosis circuit. To achieve low RDS ON and fast switching performance, the low-side switches are manufactured in S-FET 2 logic level technology. The equivalent standard product is the SPD30N06S2L-13.
