راه انداز گیت

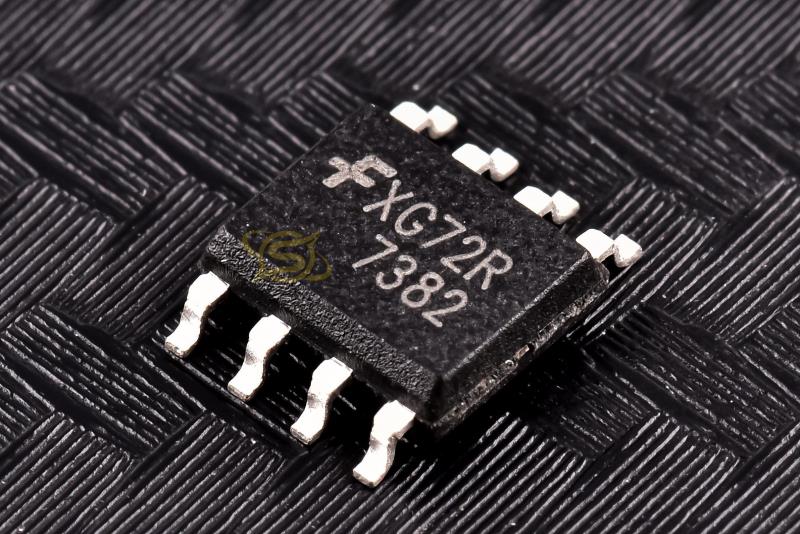

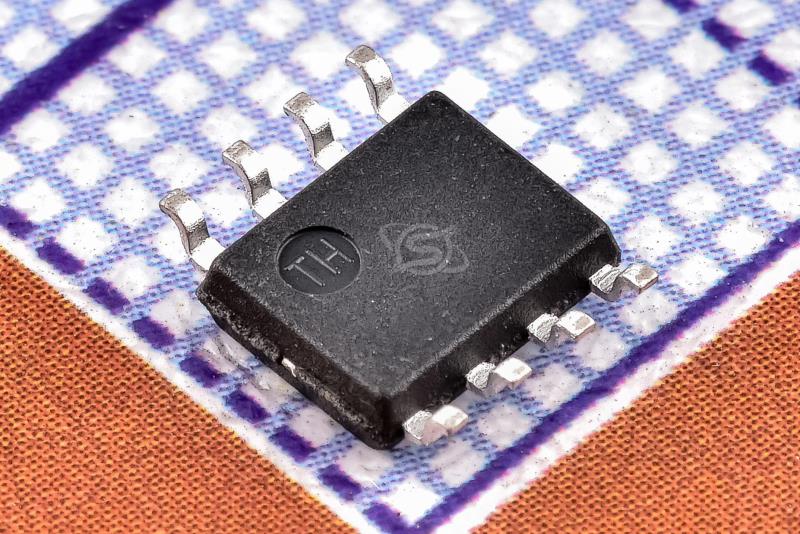

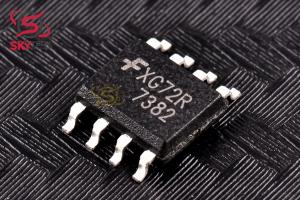

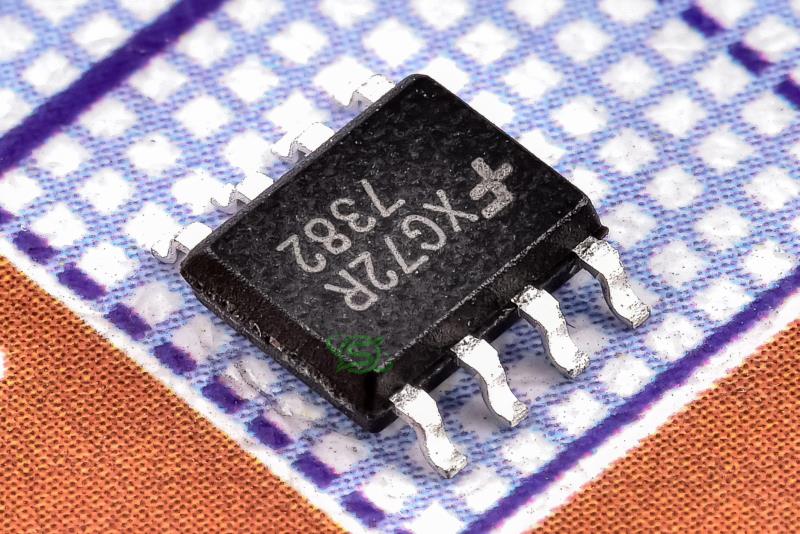

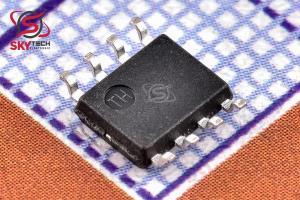

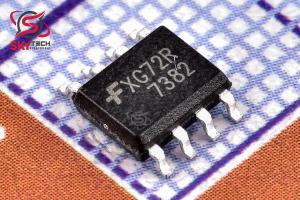

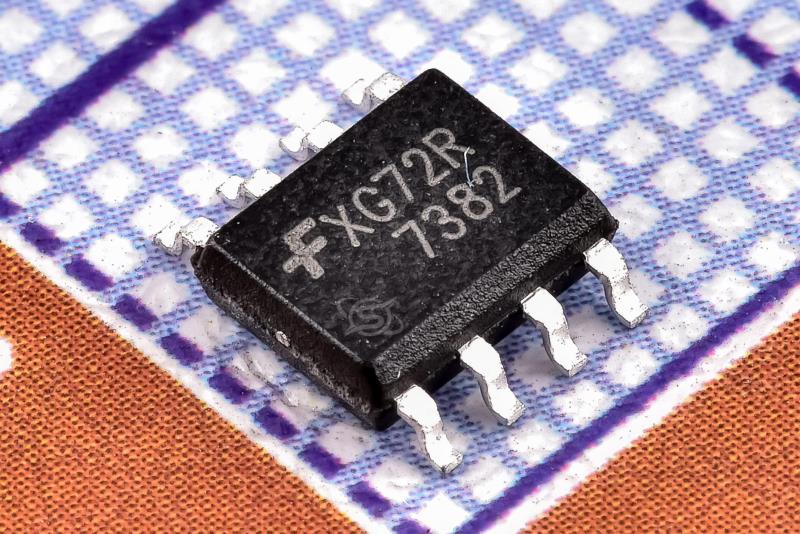

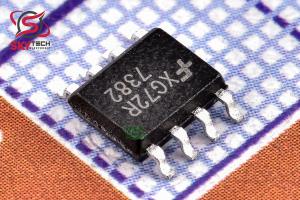

FAN7382M
High-Side and Low-Side Gate Driver
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 770,112 ریال
قیمت عمده 734,440 ریال (10 به بالا)
قیمت ویژه 720,171 ریال (100 به بالا)
قیمت فوق العاده713,037 ریال (1000 به بالا)
 قیمت تک فروشی 0.871 تتر با تخفیف
4.123.923.843.8
|
|
|
|
|
|
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Fairchild |
|
توضیحات
FAN7382، يک آي سي گيت درايو کناري بالا و پايين يکپارچه، مي تواند ماسفت ها و IGBT هايي را که تا +600 ولت کار مي کنند را هدايت کند. فرآيند ولتاژ بالا و تکنيک حذف نويز معمولي Fairchild، عملکرد پايدار درايور سمت بالا را در شرايط نويز بالا dv/dt فراهم مي‌کند. يک مدار تغيير سطح پيشرفته اجازه مي دهد تا درايور گيت سمت بالا تا VS=-9.8V (معمولي) براي VBS=15V کار کند. سطح منطق ورودي با گيت هاي منطقي سري TTL استاندارد سازگار است. مدارهاي UVLO براي هر دو کانال زماني که VCC يا VBS کمتر از ولتاژ آستانه مشخص شده باشد از عملکرد نادرست جلوگيري مي کند. درايورهاي خروجي معمولاً به ترتيب 350 ميلي آمپر/650 ميلي آمپر منبع/سينک هستند که براي بالاست هاي لامپ فلورسنت، درايورهاي اسکن PDP، کنترل هاي موتور و غيره مناسب است.
Description
The FAN7382, a monolithic high and low side gate-drive IC, can drive MOSFETs and IGBTs that operate up to +600V. Fairchild’s high-voltage process and commonmode noise canceling technique provides stable operation of the high-side driver under high-dv/dt noise circumstances. An advanced level-shift circuit allows high-side gate driver operation up to VS=-9.8V (typical) for VBS=15V. The input logic level is compatible with standard TTL-series logic gates. UVLO circuits for both channels prevent malfunction when VCC or VBS is lower than the specified threshold voltage. Output drivers typically source/sink 350mA/650mA, respectively, which is suitable for fluorescent lamp ballasts, PDP scan drivers, motor controls, etc.
|
