راه انداز اندازه گیر جریان آنالوگ

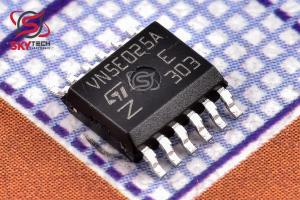

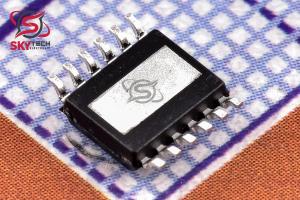

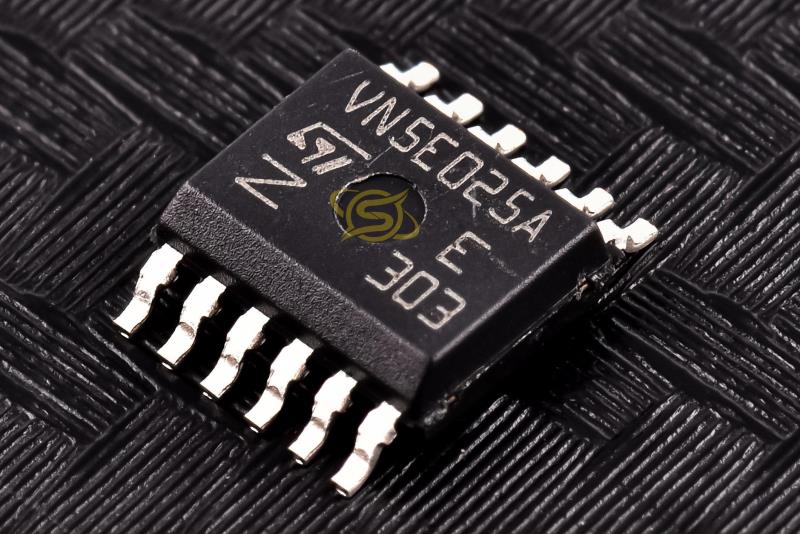

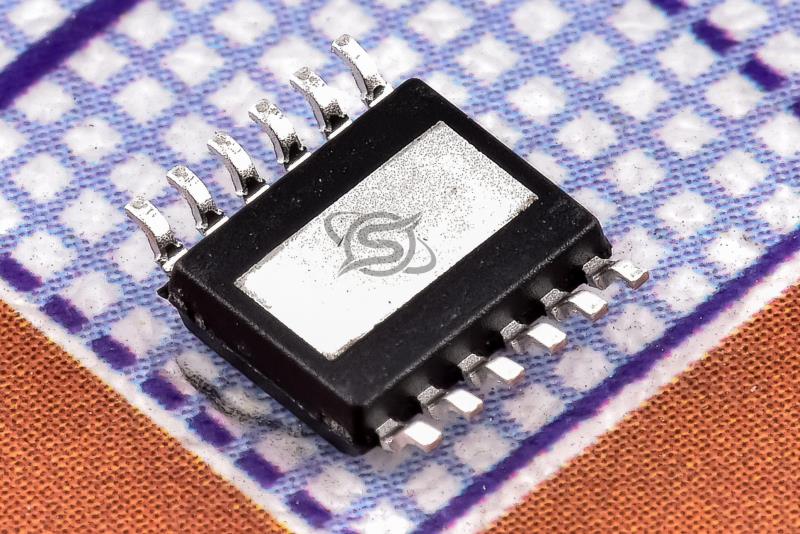

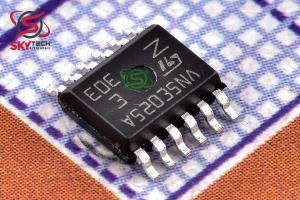

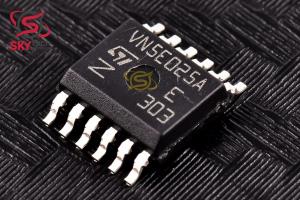

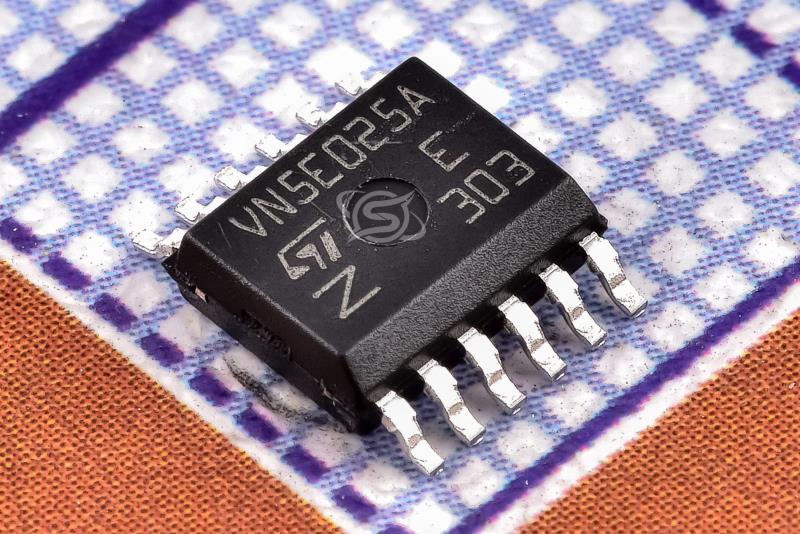

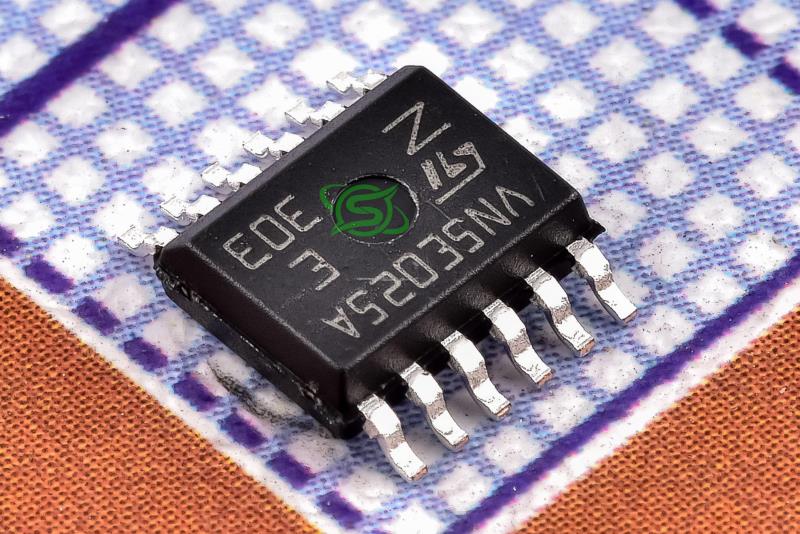

VN5E025AJ

Single channel high-side driver with analog current sense for automotive applications

کیفیت: ORIGINAL(distributor)       پکیج: Power SSO-12

قیمت تک فروشی  5,203,000  ریال

قیمت عمده  4,955,500  ریال (10 به بالا)

قیمت ویژه  4,856,500  ریال (100 به بالا)

قیمت فوق العاده4,807,000  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 5.582  تتر با تخفیف

15.751514.714.55


تعداد موجودی در انبار : موجودی تمام شده است

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج Power SSO-12
نوع محصول درايور اندازه گير جريان آنالوگ
حداکثر دماي کاري +150     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
شرکت توليد کننده STMicroelectronics



توضیحات

VN5E025AJ-E يک درايور تک کاناله بالا است که در فناوري اختصاصي ST VIPower M0-5 ساخته شده و در بسته کوچک PowerSSO-12 قرار دارد. VN5E025AJ-E براي هدايت بارهاي زميني 12 ولتي خودرو طراحي شده است که حفاظت، تشخيص و رابط کاربري آسان 3 ولت و 5 ولت CMOS را با هر ميکروکنترلر ارائه مي دهد. اين دستگاه عملکردهاي حفاظتي پيشرفته اي مانند محدوديت جريان بار، مديريت فعال هجومي و اضافه بار توسط محدوديت توان، خاموش شدن بيش از حد دما با راه اندازي خودکار و گيره فعال بيش از حد ولتاژ را يکپارچه مي کند. يک پين حسگر جريان آنالوگ اختصاصي با هر کانال خروجي همراه است تا عملکردهاي تشخيصي تقويت‌شده از جمله تشخيص سريع اضافه بار و اتصال کوتاه به زمين از طريق نشان‌دهنده محدوديت توان، نشان‌دهنده دماي بيش از حد، اتصال کوتاه به تشخيص VCC و وضعيت ON و OFF و تشخيص بار باز را ارائه دهد. سنجش جريان و بازخورد تشخيصي کل دستگاه را مي‌توان با بالا کشيدن پين CS_DIS غيرفعال کرد تا امکان اشتراک‌گذاري مقاومت حس خارجي با ساير دستگاه‌هاي مشابه فراهم شود.



Description

The VN5E025AJ-E is a single channel high-side driver manufactured in the ST proprietary VIPower M0-5 technology and housed in the tiny PowerSSO-12 package. The VN5E025AJ-E is designed to drive 12 V automotive grounded loads delivering protection, diagnostics and easy 3 V and 5 V CMOS compatible interface with any microcontroller. The device integrates advanced protective functions such as load current limitation, inrush and overload active management by power limitation, over-temperature shut-off with autorestart and over-voltage active clamp. A dedicated analog current sense pin is associated with every output channel in order to provide Ehnanced diagnostic functions including fast detection of overload and short-circuit to ground through power limitation indication, over-temperature indication, short-circuit to VCC diagnosis and ONstate and OFF-state open load detection. The current sensing and diagnostic feedback of the whole device can be disabled by pulling the CS_DIS pin high to allow sharing of the external sense resistor with other similar devices.
