ماسفت کانال N

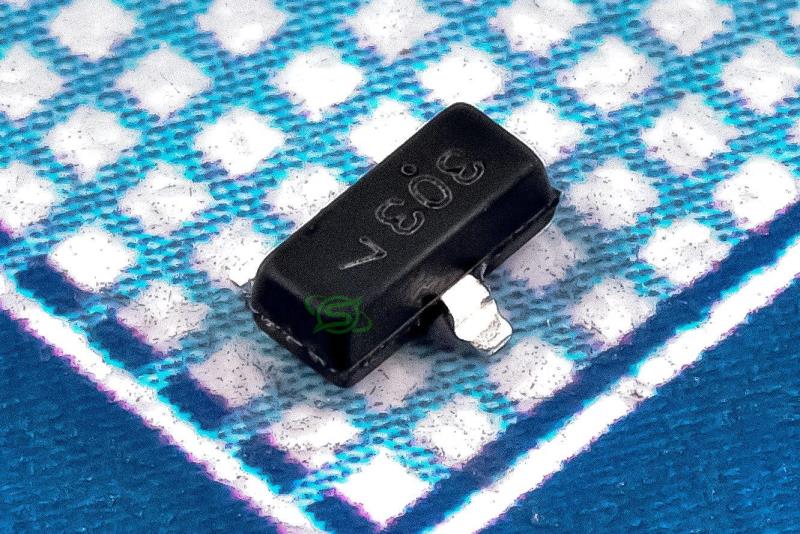

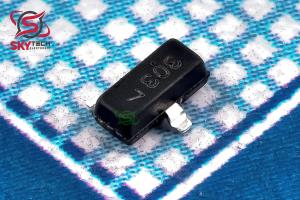

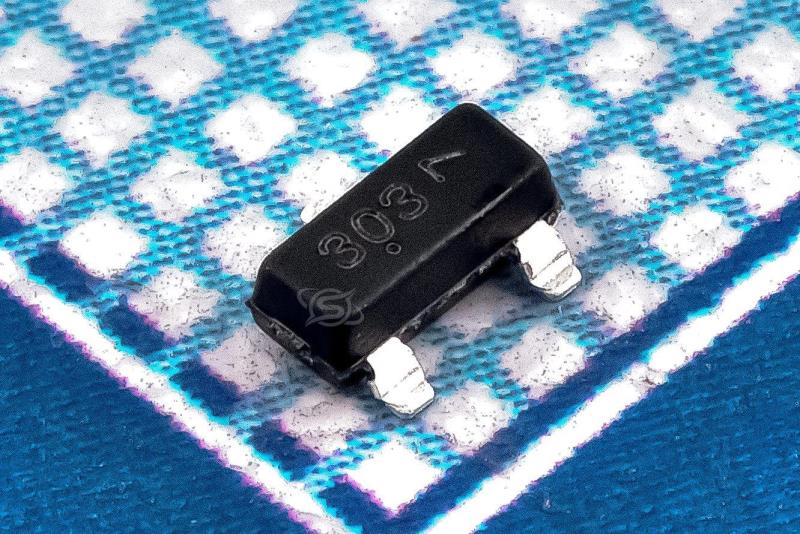

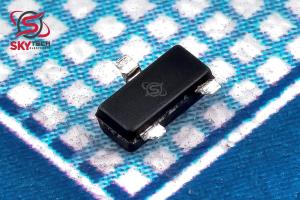

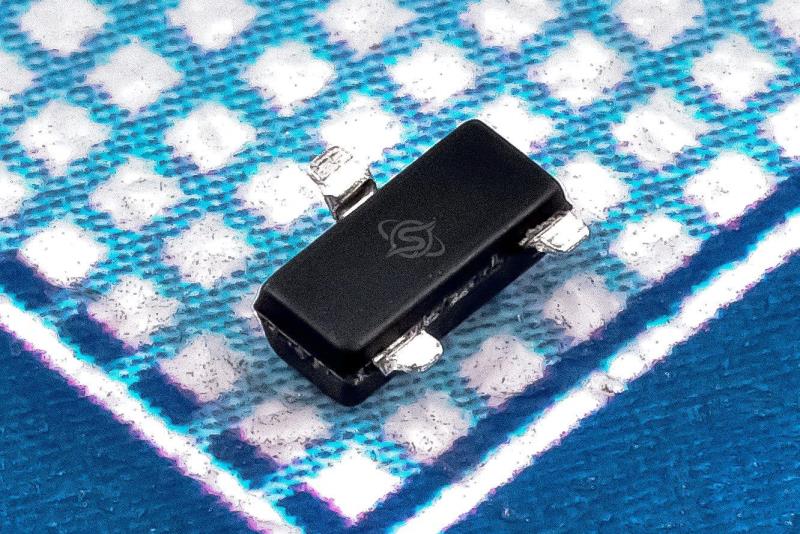

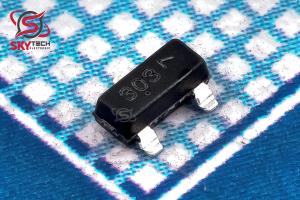

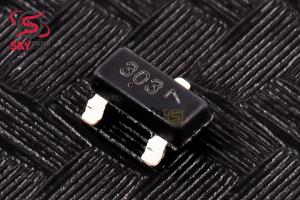

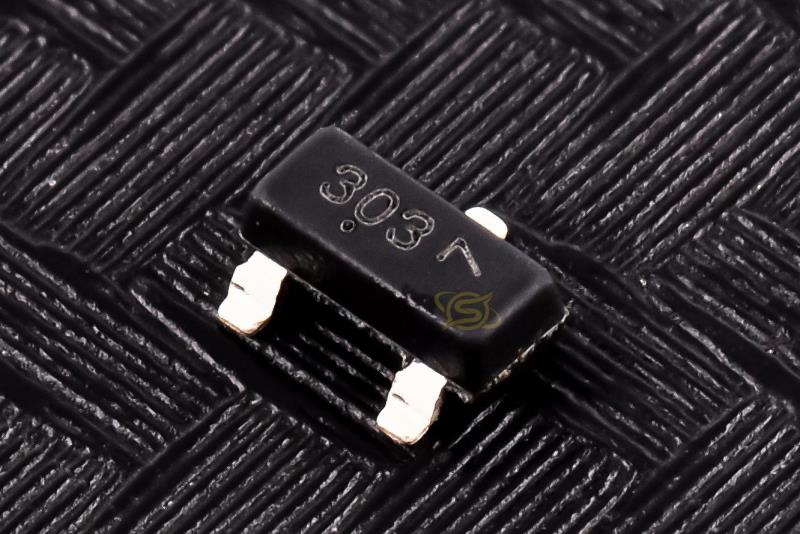

FDV303N (303)

N-CHANNEL 25V (D-S) MOSFET

کیفیت: ORIGINAL(distributor)       پکیج: SOT-23-3

قیمت تک فروشی  78,250  ریال

قیمت عمده  75,000  ریال (10 به بالا)

قیمت ویژه  73,700  ریال (100 به بالا)

قیمت فوق العاده73,050  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.093  تتر با تخفیف

0.420.40.390.39


تعداد موجودی در انبار : 100 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







پکيج SOT-23
حداقل دماي کاري -55     سانتيگراد
حداکثر دماي کاري 150     سانتيگراد
نوع محصول MOSFET
حداکثر ولتاژ گيت-سورس 8     ولت
ولتاژ VDS 25     ولت
روش اتصال SMD
ظرفيت خازني ورودي Ciss 50     پيکو فاراد
Id 2     آمپر
حداکثر توان مصرفي 350     وات
نوع کانال MOSFET N
ظرفيت خازني خروجي Coss 28     پيکو فاراد
مقاومت روشن درين سورس (Rds) 450     اهم
مجموع شارژ کامل Qg 2.3     نانو کولن



توضیحات

اين قطعه از فرآيند بسيار با چگالي بالا توليد شده است که به‌طور خاص براي کاهش مقاومت حالت روشن در شرايط ولتاژ گيت پايين طراحي شده است. اين دستگاه به‌ويژه براي کاربردهاي مدارهاي باتري، که شامل يک باتري ليتيوم يا سه سلول کادميوم يا ني-ام-اچ مي‌باشد، طراحي شده است. همچنين مي‌توان از آن به‌عنوان يک معکوس‌کننده (inverter) يا براي تبديل DC/DC با راندمان بالا در دستگاه‌هاي الکترونيکي قابل حمل و کوچک مانند تلفن‌هاي همراه و پيجرها استفاده کرد. اين دستگاه حتي در ولتاژهاي گيت پايين مانند ?.? ولت، مقاومت حالت روشن عالي دارد.

ويژگي‌ها
- **VDS** (ولتاژ در حالت درين-سورس): ?? ولت
- **ID** (جريان در حالت درين): ? آمپر
- **RDS(ON)**: کمتر از ?? ميلي‌اهم در ولتاژ گيت ?.? ولت
- **RDS(ON)**: کمتر از ?? ميلي‌اهم در ولتاژ گيت ?.? ولت
- نياز به ولتاژ گيت پايين براي راه‌اندازي، که امکان کار مستقيم در مدارهاي ? ولت را فراهم مي‌کند. **VGS(th)** کمتر از ? ولت.
- وجود ديود زنر بين گيت و سورس براي مقاومت در برابر ESD. مقاومت در برابر مدل بدن انسان بيشتر از ? کيلوولت.
- بسته‌بندي سطحي استاندارد SOT-23 با ابعاد کوچک.

پين‌آوت (در بسته‌بندي SOT-23)
1. **GATE** (گيت)
2. **SOURCE** (سورس)
3. **DRAIN** (درين)



Description

This very high density process is tailored to minimize on-state resistance at low gate drive conditions. This device is designed especially for application in battery circuits using either one lithium or three cadmium or NiMH cells. It can be used as an inverter or for high-efficiency miniature discrete DC/DC conversion in compact portable electronic devices like cellular phones and pagers. This device has excellent on-state resistance even at gate drive voltages as low as 2.5 volts.

**Features**
- VDS (V) = 25V
- ID = 2A
- RDS(ON) < 28m? (VGS = 4.5V)
- RDS(ON) < 42m? (VGS = 2.7V)
- Very low level gate drive requirements allowing direct operation in 3V circuits. VGS(th) < 1V.
- Gate-Source Zener for ESD ruggedness. >6kV Human Body Model.
- Compact industry standard SOT-23 surface mount package.

**Pinout (SOT-23)**
1. GATE
2. SOURCE
3. DRAIN
