تراشه PMIC

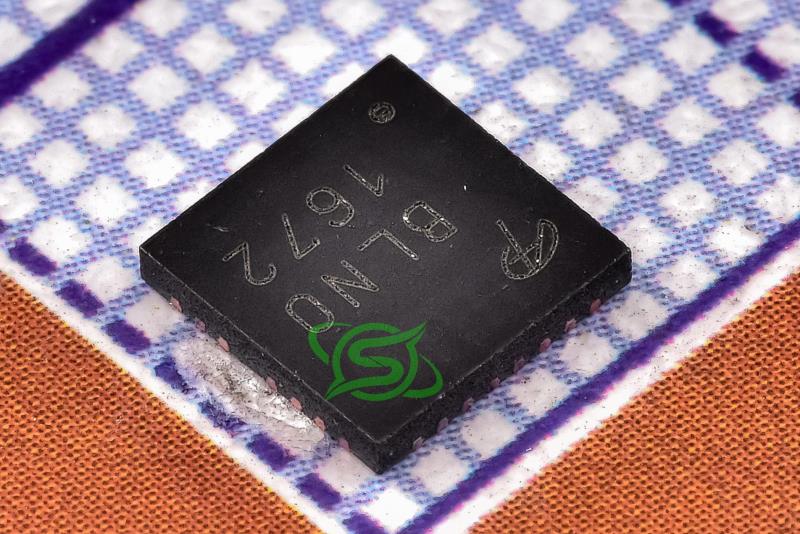

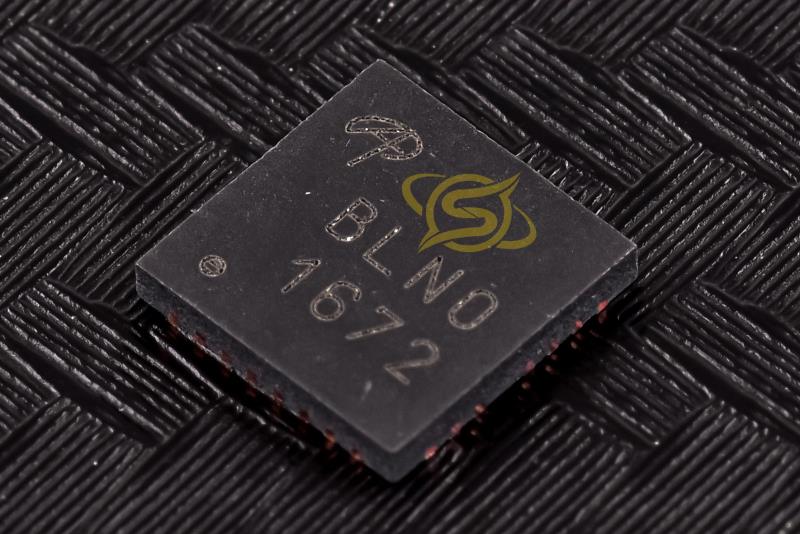

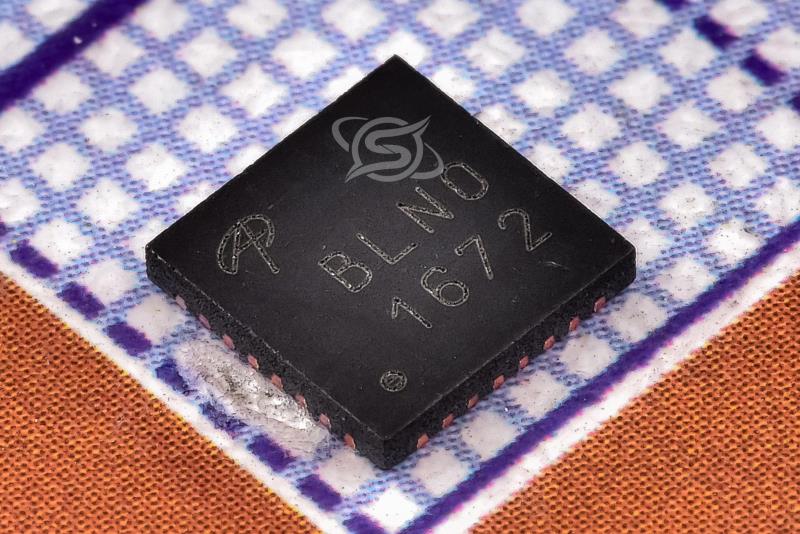

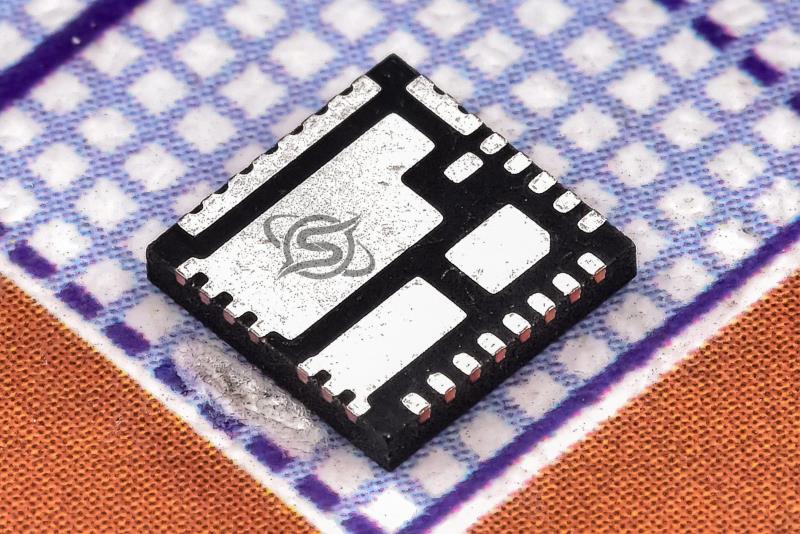

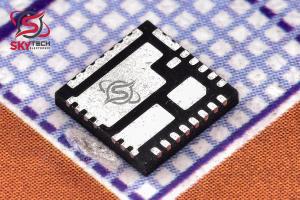

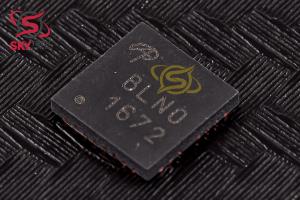

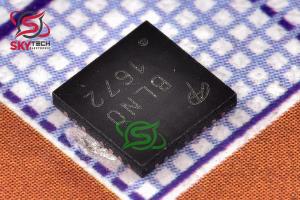

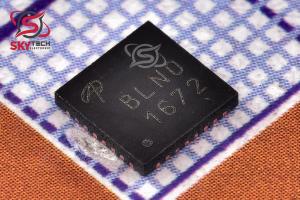

AOZ5311NQI
High-Current, High-Performance DrMOS Power Module
کیفیت: ORIGINAL(distributor) پکیج: QFN-31L
قیمت تک فروشی 1,037,393 ریال
قیمت عمده 988,165 ریال (10 به بالا)
قیمت ویژه 968,474 ریال (100 به بالا)
قیمت فوق العاده958,628 ریال (1000 به بالا)
 قیمت تک فروشی 1.113 تتر با تخفیف
5.24.954.854.8
|
|
|
|
|
|
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Alpha & Omega Semiconductor |
|
توضیحات
AOZ5311NQI يک ماژول مرحله قدرت همزمان باک با راندمان بالا است که از دو ماسفت نامتقارن و يک درايور يکپارچه تشکيل شده است. ماسفت ها به صورت جداگانه براي عملکرد در پيکربندي باک همزمان بهينه شده اند.
ماسفت High-Side براي دستيابي به ظرفيت خازني و شارژ گيت کم براي سوئيچينگ سريع با عملکرد سيکل کاري کم بهينه شده است. ماسفت Low-Side داراي مقاومت بسيار کم ON براي به حداقل رساندن افت هدايت است.
AOZ5311NQI از يک ورودي PWM براي کنترل دقيق فعاليت هاي سوئيچينگ ماسفت هاي برق استفاده مي کند، با منطق 3 ولت و 5 ولت (CMOS) سازگار است و از PWM سه حالته پشتيباني مي کند.
تعدادي از ويژگي ها ارائه شده است که AOZ5311NQI را به يک ماژول قدرت بسيار همه کاره تبديل مي کند. سوئيچ بوت استرپ در درايور تعبيه شده است. ماسفت Low-Side را مي توان به حالت شبيه سازي ديود هدايت کرد تا عملکرد ناهمزمان را ارائه دهد و عملکرد بار سبک را بهبود بخشد. پين اوت نيز براي انگل هاي کم بهينه شده است و اثرات آنها را به حداقل مي رساند.
Description
The AOZ5311NQI is a high efficiency synchronous buck power stage module consisting of two asymmetrical MOSFETs and an integrated driver. The MOSFETs are individually optimized for operation in the synchronous buck configuration.
The High-Side MOSFET is optimized to achieve low capacitance and gate charge for fast switching with low duty cycle operation. The Low-Side MOSFET has ultra low ON resistance to minimize conduction loss.
The AOZ5311NQI uses a PWM input for accurate control of the power MOSFETs switching activities, is compatible with 3V and 5V (CMOS) logic and supports Tri-State PWM.
A number of features are provided making the AOZ5311NQI a highly versatile power module. The bootstrap switch is integrated in the driver. The Low-Side MOSFET can be driven into diode emulation mode to provide asynchronous operation and improve light-load performance. The pin-out is also optimized for low parasitics, keeping their effects to a minimum.
|
