تراشه محافظ

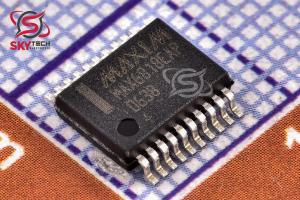

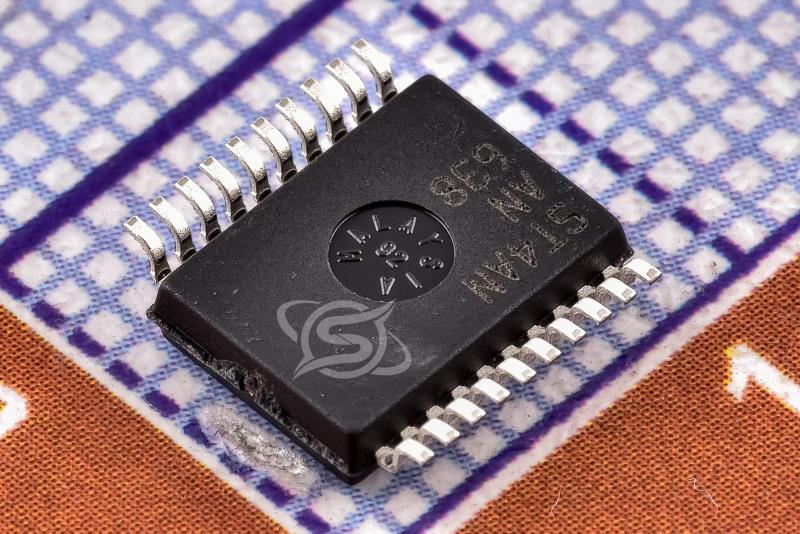

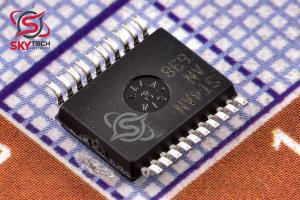

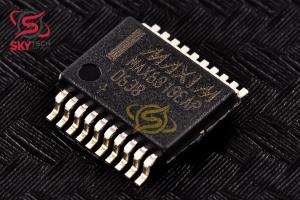

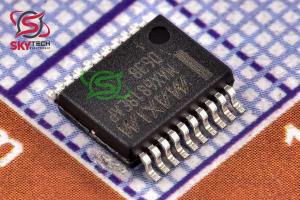

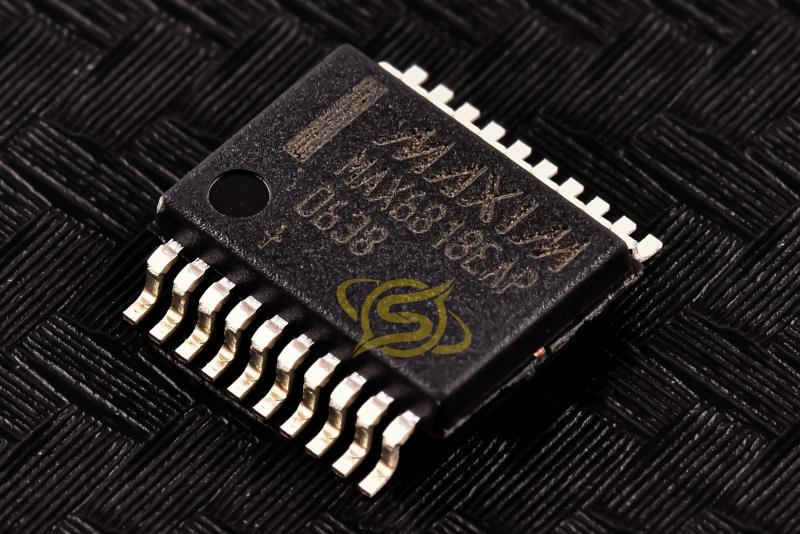

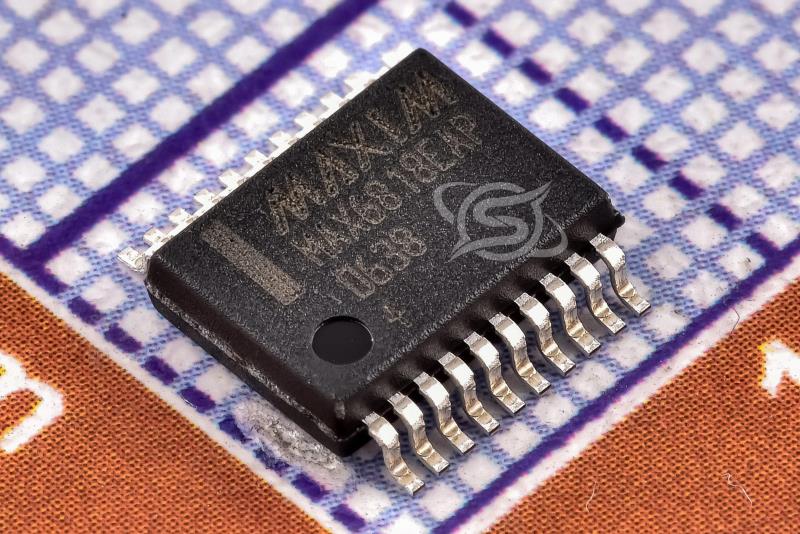

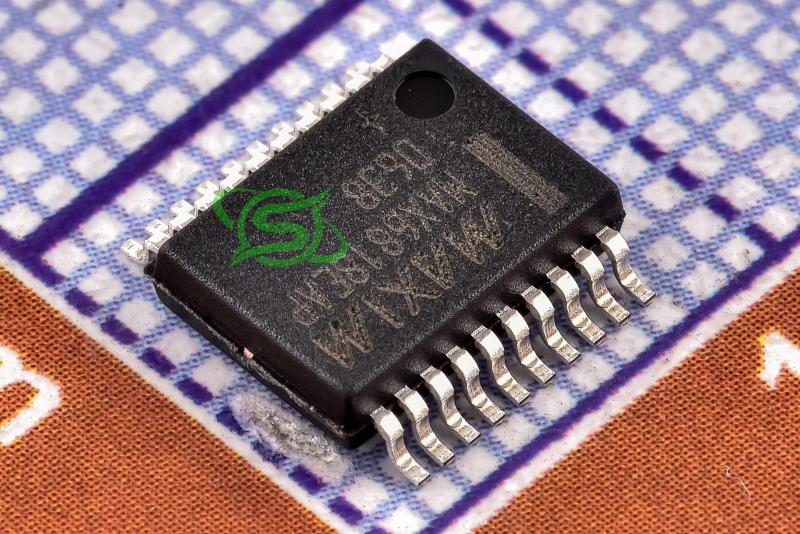

MAX6818EAP
±15kV ESD-Protected, Single/Dual/Octal, CMOS Switch Debouncers
کیفیت: ORIGINAL(distributor) پکیج: SSOP-20
قیمت تک فروشی 2,540,781 ریال
قیمت عمده 2,420,125 ریال (10 به بالا)
قیمت ویژه 2,371,863 ریال (100 به بالا)
قیمت فوق العاده2,347,731 ریال (1000 به بالا)
 قیمت تک فروشی 3.007 تتر با تخفیف
15.5914.8514.5514.4
|
|
|
|
|
| نوع محصول |
Protective chip |
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Maxim Integrated |
|
توضیحات
MAX6816/MAX6817/MAX6818 سوئيچ‌هاي تکي، دوگانه و هشتي هستند که رابط تميز سوئيچ‌هاي مکانيکي را با سيستم‌هاي ديجيتال فراهم مي‌کنند. آنها يک يا چند ورودي جهشي را از يک سوئيچ مکانيکي مي پذيرند و پس از تأخير کوتاه و از پيش تعيين شده صلاحيت، يک خروجي ديجيتال تميز توليد مي کنند.
هر دو جهش باز شدن سوئيچ و جهش بسته شدن سوئيچ حذف مي شوند. ورودي‌هاي سوئيچ قوي سطوح ± 25 ولت را کنترل مي‌کنند و براي استفاده در محيط‌هاي صنعتي خشن داراي حفاظت ± 15 کيلوولت ESD هستند. آنها داراي عملکرد تک منبعي از +2.7V تا +5.5V هستند.
مدار قفل کم ولتاژ تضمين مي کند که خروجي در حالت صحيح پس از روشن شدن برق قرار دارد. MAX6816 تک و MAX6817 دوگانه در بسته‌هاي SOT ارائه مي‌شوند و نيازي به اجزاي خارجي ندارند.
جريان تغذيه کم آنها آنها را براي استفاده در تجهيزات قابل حمل ايده آل مي کند. ديباونسر سوئيچ هشتگانه MAX6818 براي واسط گذرگاه داده طراحي شده است.
MAX6818 سوئيچ‌ها را مانيتور مي‌کند و خروجي تغيير حالت سوئيچ (CH) را فراهم مي‌کند، خروجي‌ها و وقفه‌هاي ريزپردازنده (UP) را ساده مي‌کند. علاوه بر اين، MAX6818 داراي خروجي‌هاي سه حالته است که توسط يک پين فعال (EN) کنترل مي‌شوند، و با قفل هشتگانه LS573 (به‌جز پايه CH) سازگار است و امکان اتصال آسان به يک گذرگاه داده ديجيتال را فراهم مي‌کند.
Description
The MAX6816/MAX6817/MAX6818 are single, dual, and octal switch debouncers that provide clean interfacing of mechanical switches to digital systems. They accept one or more bouncing inputs from a mechanical switch and produce a clean digital output after a short, preset qualification delay.
Both the switch opening bounce and the switch closing bounce are removed. Robust switch inputs handle ±25V levels and are ±15kV ESD-protected for use in harsh industrial environments. They feature single-supply operation from +2.7V to +5.5V.
Undervoltage-lockout circuitry ensures the output is in the correct state upon power-up. The single MAX6816 and dual MAX6817 are offered in SOT packages and require no external components.
Their low supply current makes them ideal for use in portable equipment. The MAX6818 octal switch debouncer is designed for data-bus interfacing.
The MAX6818 monitors switches and provides a switch change-of-state output (CH), simplifying microprocessor (UP) polling and interrupts. Additionally, the MAX6818 has three-state outputs controlled by an enable (EN) pin, and is pin-compatible with the LS573 octal latch (except for the CH pin), allowing easy interfacing to a digital data bus.
|
