مبدل دیجیتال به آنالوگ

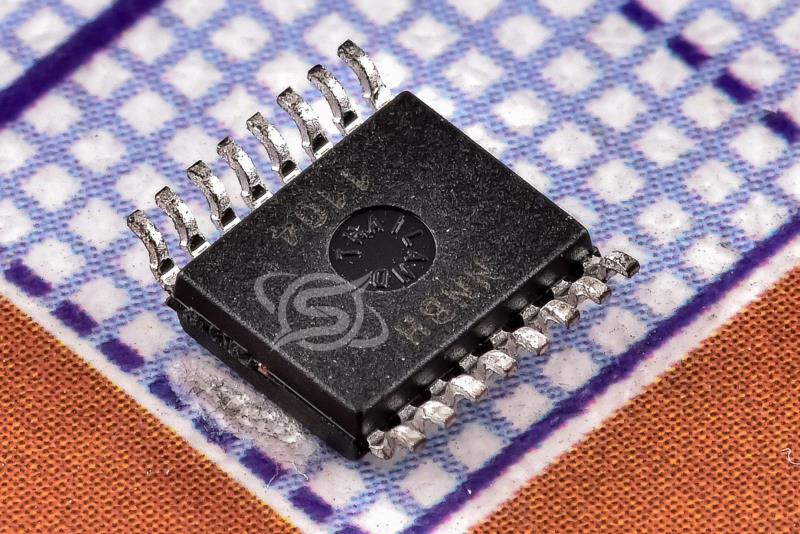

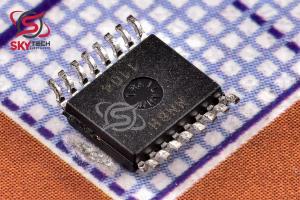

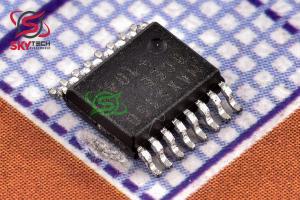

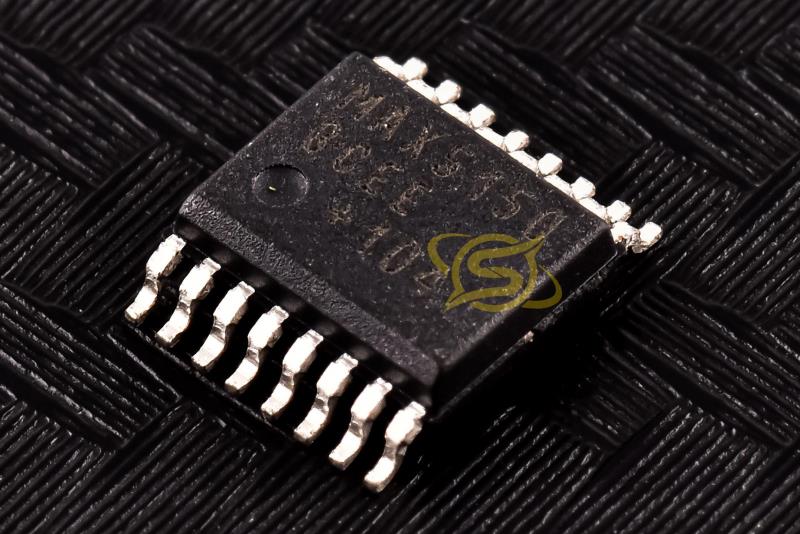

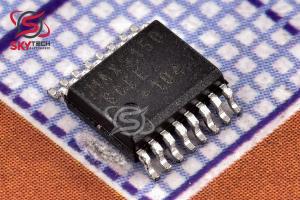

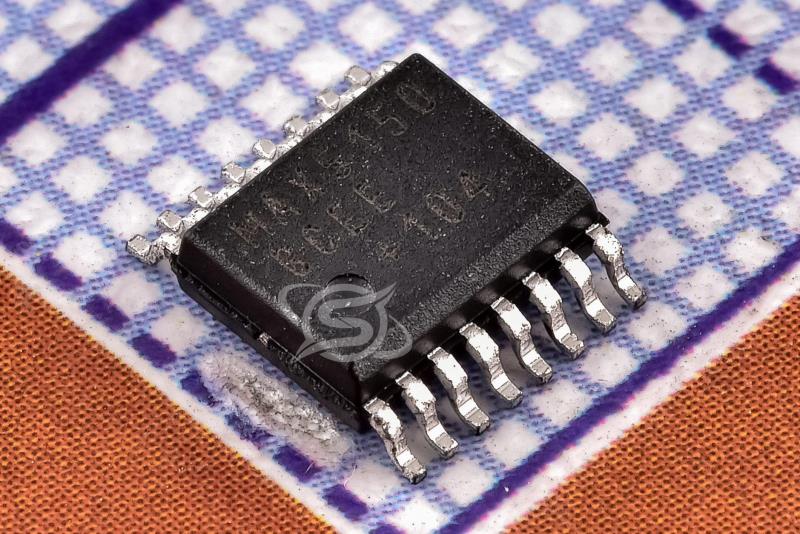

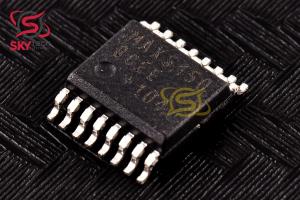

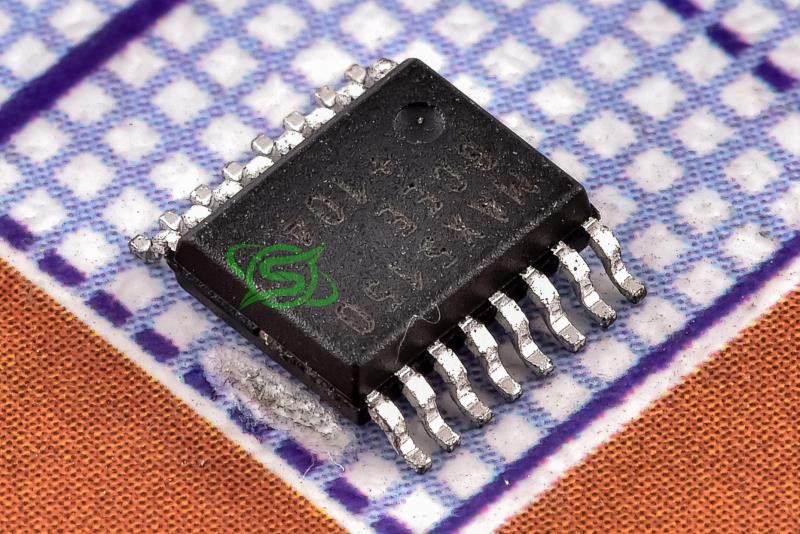

MAX5150BCEE
Low-Power, Dual, 13-Bit Voltage-Output DACs with Serial Interface
کیفیت: ORIGINAL(distributor) پکیج: QSOP-16
قیمت تک فروشی 5,688,550 ریال
قیمت عمده 5,418,280 ریال (10 به بالا)
قیمت ویژه 5,310,172 ریال (100 به بالا)
قیمت فوق العاده5,256,118 ریال (1000 به بالا)
 قیمت تک فروشی 6.654 تتر با تخفیف
31.1829.729.1128.81
|
توضیحات
مبدل‌هاي دوگانه ديجيتال به آنالوگ 13 بيتي MAX5150/MAX5151، سريال، ولتاژ خروجي، تنها 500 ميکروآمپر از يک منبع تغذيه +5 ولت (MAX5150) يا + 3 ولت (MAX5151) مصرف مي‌کنند.
اين دستگاه ها داراي نوسان خروجي Rail-toRail® هستند و در بسته بندي QSOP 16 پين با صرفه جويي در فضا موجود هستند. براي به حداکثر رساندن محدوده ديناميکي، تقويت کننده هاي خروجي DAC با بهره داخلي +2 پيکربندي شده اند.
رابط سريال 3 سيم با SPI™/QSPI™ و Microwire™ سازگار است. هر DAC داراي يک ورودي دو بافري است که به عنوان يک رجيستر ورودي و به دنبال آن يک رجيستر DAC سازماندهي شده است که به رجيسترهاي ورودي و DAC اجازه مي دهد تا به طور مستقل يا همزمان با يک کلمه سريال 16 بيتي به روز شوند.
ويژگي هاي اضافي شامل خاموش شدن قابل برنامه ريزي (2 ميکرو A)، قفل خاموش شدن سخت افزاري، ورودي ولتاژ مرجع جداگانه براي هر DAC که سيگنال هاي AC و DC را مي پذيرد، و ورودي فعال کم شفاف (CL) که همه رجيسترها و DAC ها را به صفر مي رساند.
اين دستگاه‌ها يک پين منطقي قابل برنامه‌ريزي را براي قابليت‌هاي بيشتر و يک پين خروجي داده‌هاي سريال براي زنجيره‌بندي ديزي ارائه مي‌کنند.
Description
The MAX5150/MAX5151 low-power, serial, voltage-output, dual 13-bit digital-to-analog converters (DACs) consume only 500 microA from a single +5V (MAX5150) or +3V (MAX5151) supply.
These devices feature Rail-toRail® output swing and are available in a space-saving 16-pin QSOP package. To maximize the dynamic range, the DAC output amplifiers are configured with an internal gain of +2.
The 3-wire serial interface is SPI™/QSPI™ and Microwire™ compatible. Each DAC has a doublebuffered input organized as an input register followed by a DAC register, which allows the input and DAC registers to be updated independently or simultaneously with a 16-bit serial word.
Additional features include programmable shutdown (2 micro A), hardware-shutdown lockout, a separate reference voltage input for each DAC that accepts AC and DC signals, and an activelow clear input (CL) that resets all registers and DACs to zero.
These devices provide a programmable logic pin for added functionality, and a serial-data output pin for daisy-chaining.
|
