تراشه تغذیه PC

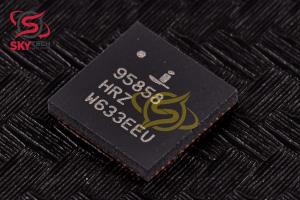

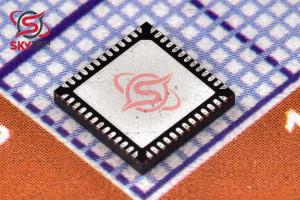

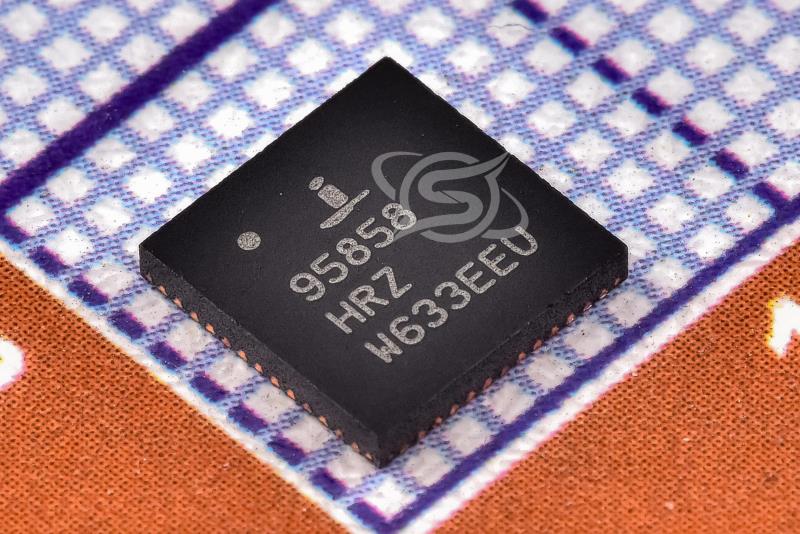

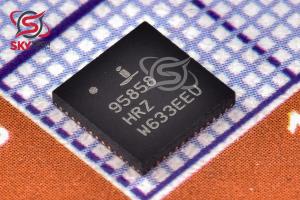

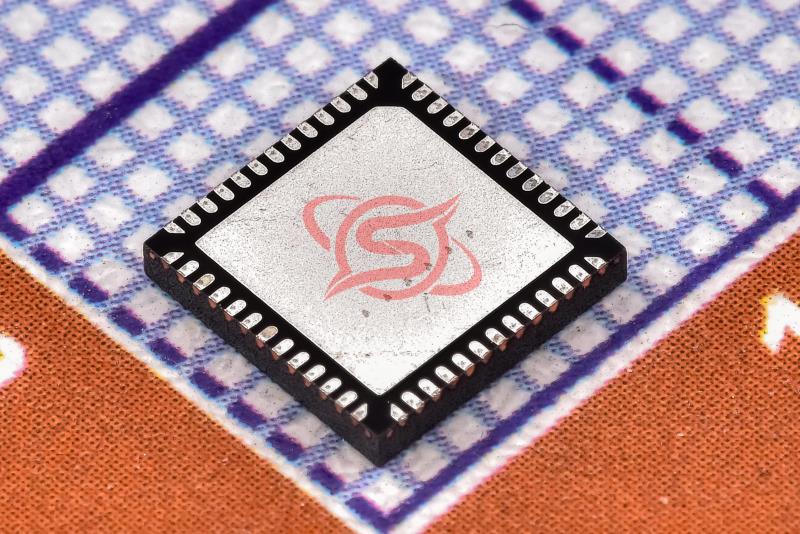

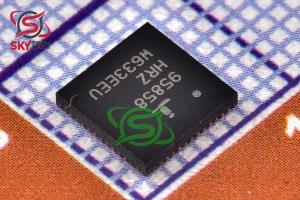

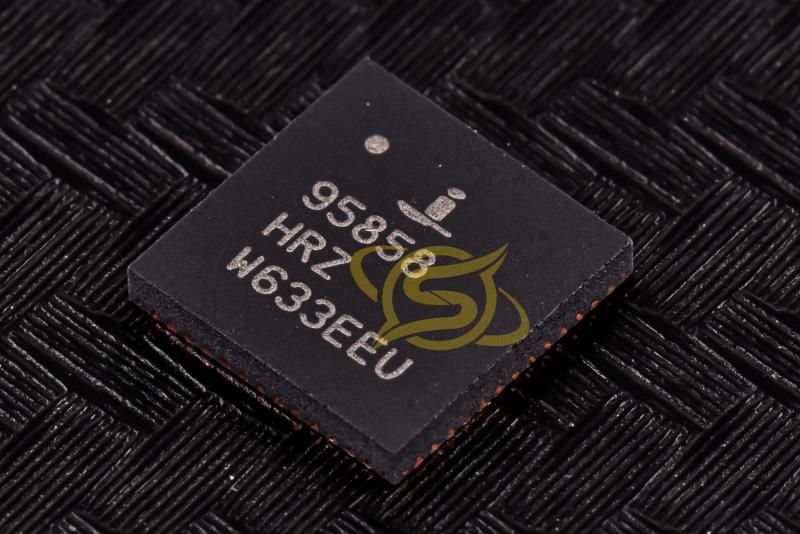

ISL95858HRZ
Multipase PWM Regulator for Intel IMVP8™ Desktop CPUs
کیفیت: ORIGINAL(distributor) پکیج: TQFN-52
قیمت تک فروشی 2,875,700 ریال
قیمت عمده 2,739,200 ریال (10 به بالا)
قیمت ویژه 2,684,600 ریال (100 به بالا)
قیمت فوق العاده2,657,300 ریال (1000 به بالا)
 قیمت تک فروشی 3.296 تتر با تخفیف
15.751514.714.55
|
|
|
|
|
|
|
| شرکت توليد کننده |
INTERSIL |
|
توضیحات
مطابق با Intel IMVP8™، ISL95858 يک راه حل قدرت کامل براي ريزپردازنده هاي روميزي ارائه مي دهد که از ريل هاي هسته (IA) و گرافيک (GT) پشتيباني مي کنند.
کنترلر کنترل و حفاظت را براي يک تنظيم کننده ولتاژ (VR) فراهم مي کند که مي تواند براي عملکرد 3، 2 يا 1 فاز پيکربندي شود. VR دوم براي عمليات 2 يا 1 فاز قابل تنظيم است. VR ها داراي يک آدرس SVID قابل برنامه ريزي هستند تا حداکثر انعطاف پذيري را در پشتيباني از SKUهاي پردازنده دسکتاپ فراهم کنند.
هر دو خروجي کنترلر يک گذرگاه کنترل سريال مشترک براي برقراري ارتباط با CPU و دستيابي به هزينه کمتر و مساحت برد کوچکتر در مقايسه با رويکرد دو تراشه اي دارند. بر اساس فناوري R3 ™ ريپل رگولاتور قوي Intersil، مدولاتور R3™ مزاياي بسياري در مقايسه با مدولاتورهاي سنتي دارد.
اينها شامل زمان ته نشيني گذرا سريعتر، فرکانس سوئيچينگ متغير در پاسخ به گذراهاي بار و بهبود بازده بار نور به دليل حالت شبيه سازي ديود با فرکانس سوئيچينگ کم وابسته به بار است.
ISL95858 چندين ويژگي کليدي ديگر نيز دارد. اين کنترلر داراي سه درايور درايور +12 ولت با دو درايور در خروجي VR B است. اين کنترلر از حسگر جريان DCR با يک ترميستور NTC براي جبران دماي DCR يا در صورت تمايل از طريق سنجش جريان مقاومت از دقت بيشتري پشتيباني مي کند.
Description
Compliant with Intel IMVP8™, the ISL95858 provides a complete power solution for desktop microprocessors supporting both the core (IA) and graphics (GT) rails.
The controller provides control and protection for one voltage regulator (VR), which can be configured for 3-, 2- or 1-phase operation. The second VR is configurable for 2- or 1-phase operation. The VRs feature a programmable SVID address to allow maximum flexibility in supporting desktop processor SKUs.
Both controller outputs share a common serial control bus to communicate with the CPU and achieve lower cost and smaller board area compared with a two-chip approach. Based on Intersil’s robust ripple regulator R3™ technology, the R3™ modulator has many advantages compared to traditional modulators.
These include faster transient settling time, variable switching frequency in response to load transients and improved light-load efficiency due to diode emulation mode with load-dependent low switching frequency.
The ISL95858 has several other key features. The controller features three integrated +12V gate drivers with two drivers on the VR B output. The controller supports either DCR current sensing with a single NTC thermistor for DCR temperature compensation or more precision through resistor current sensing if desired.
|
