گیت منطقی NAND

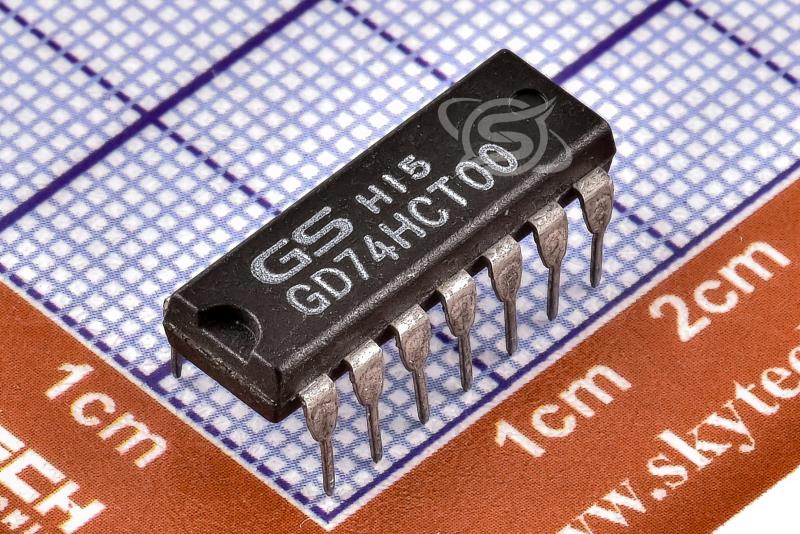

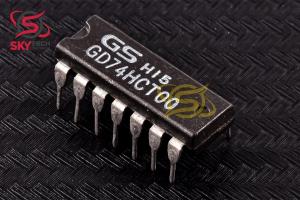

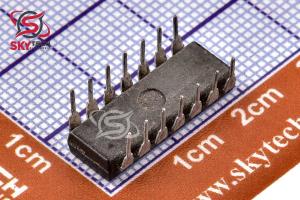

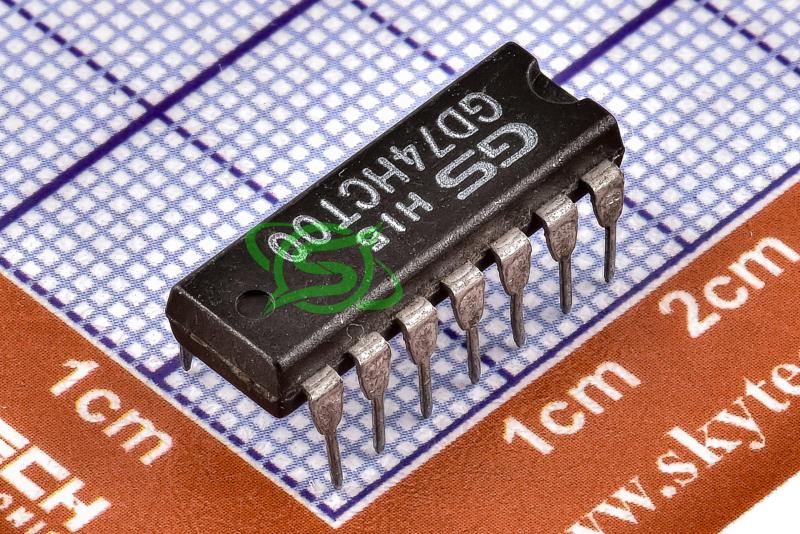

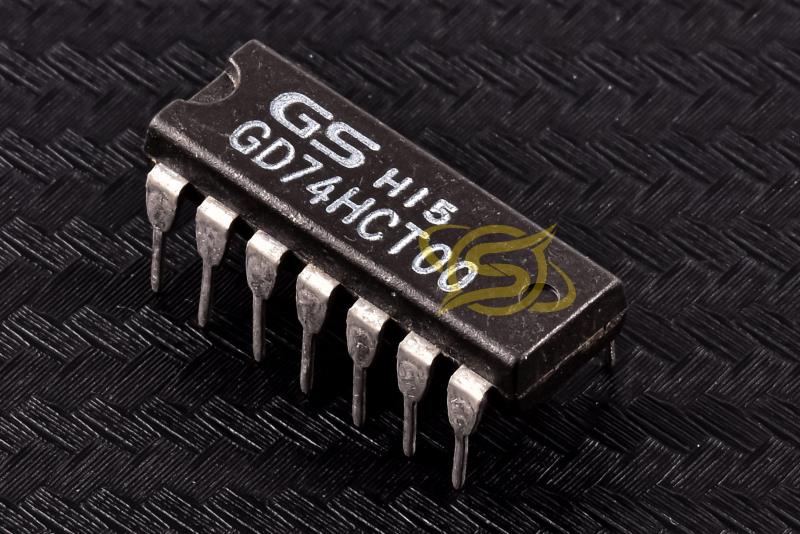

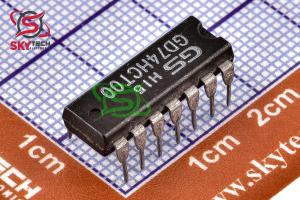

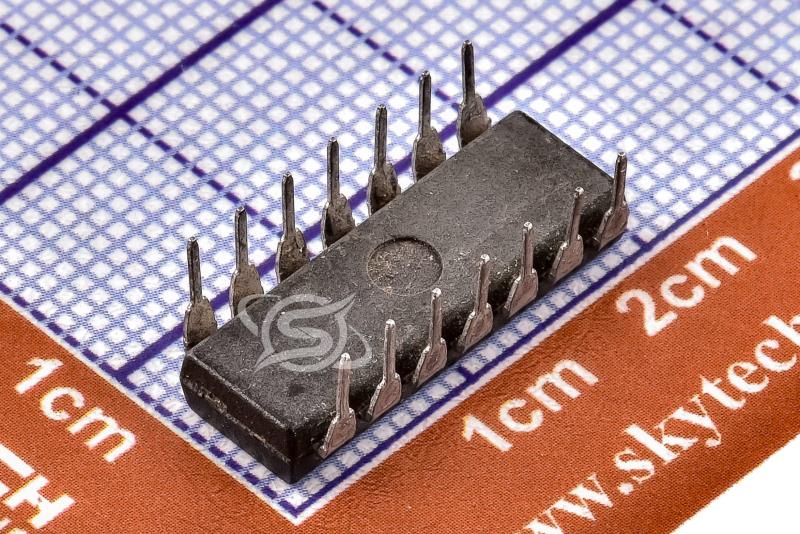

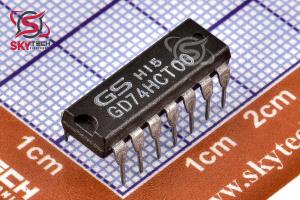

GD74HCT00
QUAD 2-INPUT NAND GATES
کیفیت: Refurbished پکیج: PDIP-14
قیمت تک فروشی 111,844 ریال
قیمت عمده 107,375 ریال (10 به بالا)
قیمت ویژه 105,588 ریال (100 به بالا)
قیمت فوق العاده104,694 ریال (1000 به بالا)
 قیمت تک فروشی 0.132 تتر با تخفیف
0.580.550.540.53
|
توضیحات
GD74HCT00 يک تراشه منطقي ديجيتال است که به عنوان يک گيت NAND چهارگانه دو ورودي (quad 2-input NAND gate) شناخته مي‌شود. اين تراشه از خانواده HCT (High-speed CMOS، TTL compatible) است، به اين معني که از فناوري CMOS براي مصرف توان پايين و سرعت بالا استفاده مي‌کند، اما با سطوح منطقي TTL سازگار است.
1. عملکرد اصلي:
GD74HCT00 شامل چهار گيت NAND مستقل است. هرگيت NAND دو ورودي و يک خروجي دارد.
خروجي گيت NAND زماني سطح پايين (0) است که هر دو ورودي سطح بالا (1) باشند. در غير اين صورت، خروجي سطح بالا (1) خواهد بود.
به عبارت ديگر، خروجي NAND معکوس خروجي گيت AND است.
2. مشخصات فني:
نوع تراشه: CMOS (High-speed CMOS، TTL compatible)
تعدادگيت ها: 4
نوع گيت ها: NAND
تعداد ورودي‌ها در هر گيت : 2
بسته‌بندي: معمولاً DIP-14 (14 پايه دو رديفه)
ولتاژ تغذيه: 4.5 تا 5.5 ولت (معمولاً 5 ولت)
سازگاري با سطوح منطقي TTL: اين تراشه مي‌تواند با مدارهاي TTL تعامل داشته باشد.
سرعت بالا: سري HCT سرعت تغيير وضعيت بالايي را ارائه مي کند.
مصرف توان پايين: به دليل تکنولوژي CMOS، مصرف توان پاييني دارد.
3. کاربردها:
GD74HCT00 در طيف گسترده‌اي از مدارهاي الکترونيکي ديجيتال استفاده مي‌شود. برخي از کاربردهاي رايج آن عبارتند از:
ساخت مدارهاي منطقي ترکيبي
پياده‌سازي توابع منطقي پيچيده‌تر با ترکيب گيت هاي NAND
استفاده در مدارهاي کنترل و رابط
در مدارهاي ميکروکنترلري.
در مداراتي که نياز به سازگاري با TTL دارند.
Description
The GD74HCT00 is a digital logic chip known as a quad 2-input NAND gate. It is a member of the HCT (High-speed CMOS, TTL compatible) family, which means it uses CMOS technology for low power consumption and high speed, but is compatible with TTL logic levels.
1. Main function:
The GD74HCT00 consists of four independent NAND gates. Each NAND gate has two inputs and one output.
The output of the NAND gate is low (0) when both inputs are high (1). Otherwise, the output is high (1).
In other words, the output of the NAND gate is the inverse of the output of the AND gate.
2. Technical specifications:
Chip type: CMOS (High-speed CMOS, TTL compatible)
Number of gates: 4
Type of gates: NAND
Number of inputs per gate: 2
Packaging: Typically DIP-14 (14 pins double row)
Supply voltage: 4.5 to 5.5 V (typically 5 V)
Compatibility with TTL logic levels: This chip can interact with TTL circuits.
High speed: The HCT series offers high state transition speed.
Low power consumption: Due to CMOS technology, it has low power consumption.
3. Applications:
GD74HCT00 is used in a wide range of digital electronic circuits. Some of its common applications include:
Creating combinational logic circuits
Implementing more complex logic functions by combining NAND gates
Use in control and interface circuits
In microcontroller circuits.
In circuits that require TTL compatibility.
|
