راه انداز موتور

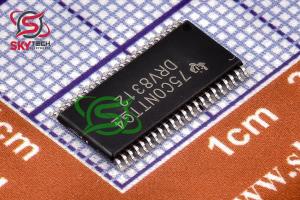

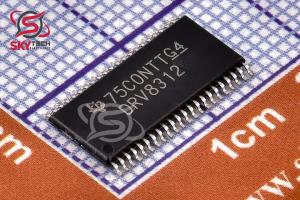

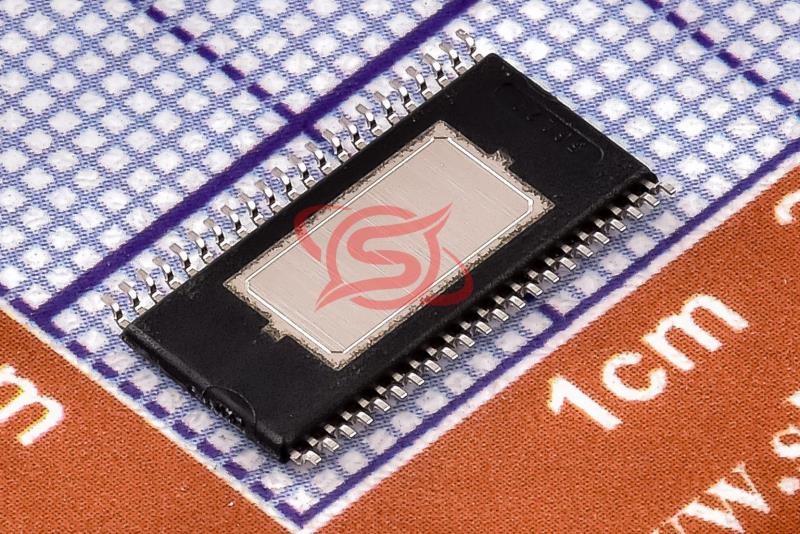

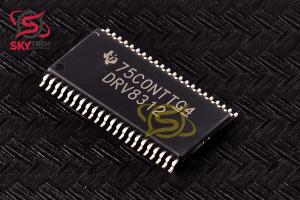

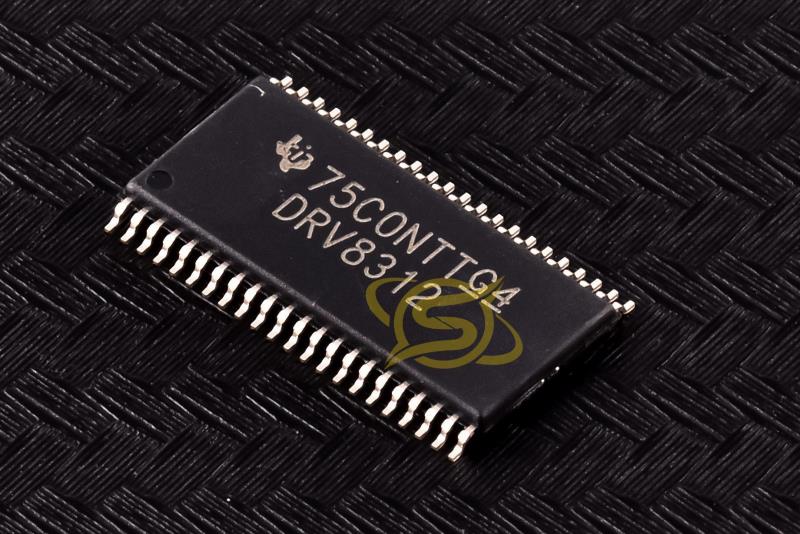

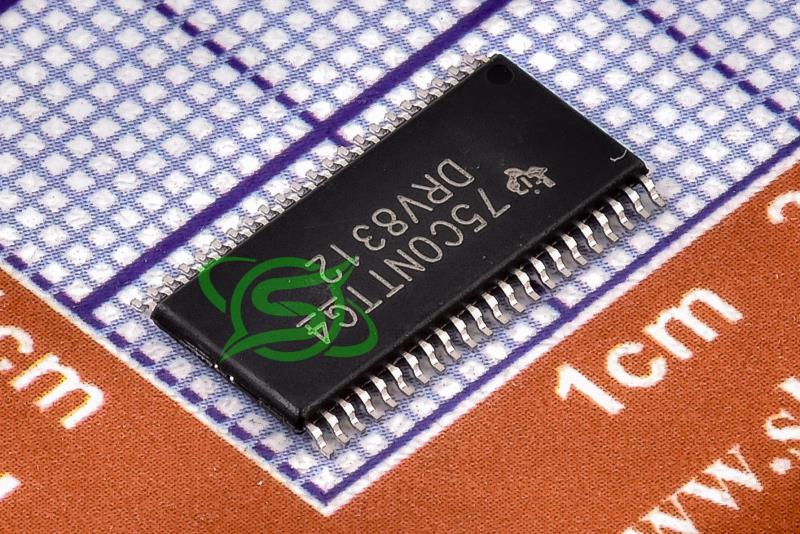

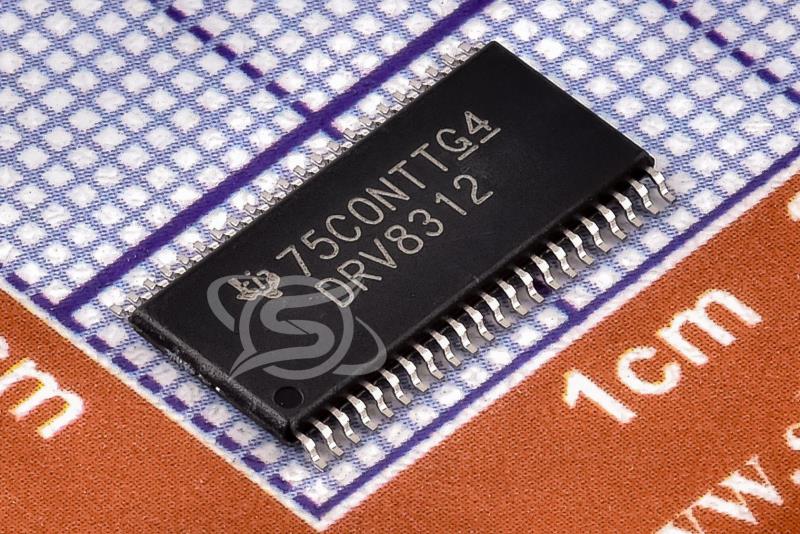

DRV8312DDW (DRV8312)
Three-Phase PWM Motor Driver
کیفیت: ORIGINAL(distributor) پکیج: HTSSOP-44
قیمت تک فروشی 3,938,375 ریال
قیمت عمده 3,751,500 ریال (10 به بالا)
قیمت ویژه 3,676,750 ریال (100 به بالا)
قیمت فوق العاده3,639,375 ریال (1000 به بالا)
 قیمت تک فروشی 4.667 تتر با تخفیف
24.152322.5422.31
|
|
|
|
|
| حداکثر دماي کاري |
+150 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
توضیحات
آي‌سي‌هاي خانواده DRV83x2 درايورهاي موتور سه‌فاز با عملکرد بالا هستند که داراي سيستم حفاظت پيشرفته مي‌باشند. طراحي بهينه‌ي مدار گيت و MOSFETهاي با مقاومت روشن پايين (RDS(on)) باعث شده بهره‌وري اين قطعات به 97 درصد برسد. اين راندمان بالا امکان استفاده از منبع تغذيه کوچکتر و هيت‌سينک‌هاي کم‌حجم‌تر را فراهم کرده و آن‌ها را گزينه مناسبي براي کاربردهاي با بهره‌وري انرژي بالا مي‌سازد.
اين قطعات به دو منبع تغذيه نياز دارند: يکي 12 ولت براي GVDD و VDD و ديگري تا 50 ولت براي PVDD. DRV83x2 قادر به کار در فرکانس کليدزني تا 500 کيلوهرتز با حفظ دقت بالا و راندمان مطلوب است. سيستم حفاظتي آن شامل حفاظت در برابر اتصال کوتاه، اضافه‌جريان، افت ولتاژ و محافظت حرارتي دو مرحله‌اي مي‌باشد.
مدار محدودکننده جريان آن از خاموش شدن ناگهاني دستگاه در مواجهه با تغييرات ناگهاني بار مانند استارت موتور جلوگيري مي‌کند. همچنين، قابليت تنظيم آستانه جريان براي تطبيق با انواع مختلف موتورها فراهم شده است.
ويژگي منحصربه‌فرد اين سري، دارا بودن پايه‌هاي مستقل تغذيه و زمين براي هر نيم‌پل است که امکان اندازه‌گيري جريان از طريق مقاومت شنت خارجي را فراهم مي‌کند و پشتيباني از نيم‌پل‌هايي با ولتاژهاي تغذيه متفاوت را ممکن مي‌سازد.
Description
The DRV83x2 family consists of high-performance integrated three-phase motor drivers with an advanced protection system. Thanks to low RDS(on) power MOSFETs and intelligent gate drive design, the efficiency reaches up to 97%, enabling smaller power supplies and heatsinks, making them ideal for energy-efficient applications.
These devices require two power supplies: 12 V for GVDD and VDD, and up to 50 V for PVDD. They can operate at switching frequencies up to 500 kHz while maintaining high precision and efficiency. An innovative protection system shields the device from short circuits, overcurrent, undervoltage, and provides dual-stage thermal protection.
A built-in current-limiting circuit prevents shutdown during load surges such as motor startup. The programmable overcurrent detection allows flexible current limit settings tailored to different motor needs.
The DRV83x2 also feature independent supply and ground pins for each half-bridge, enabling current sensing via external shunt resistors and support for half-bridges with different supply voltages.
|
