تراشه شارژ باتری

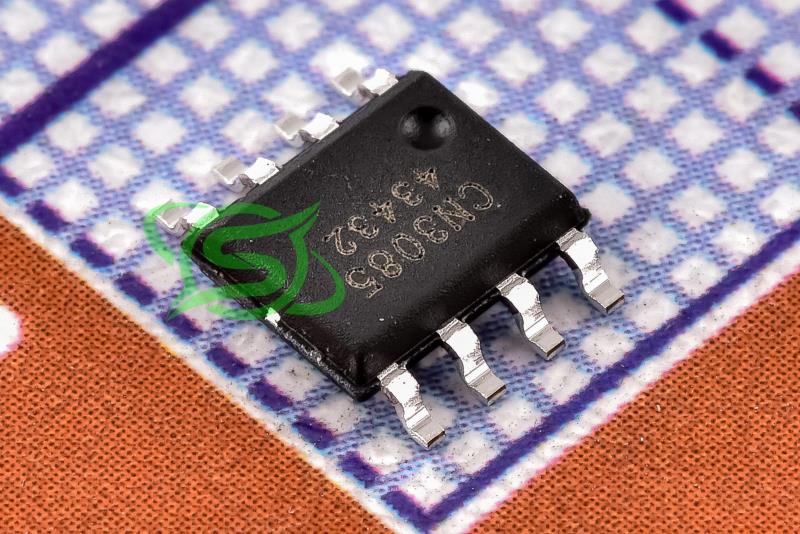

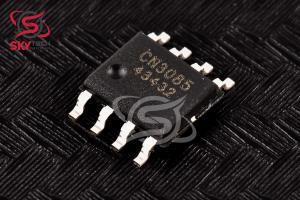

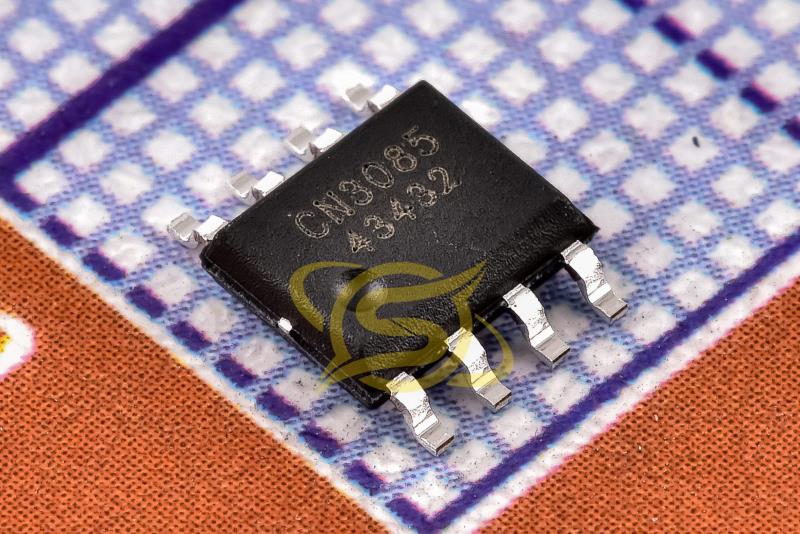

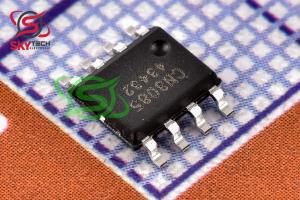

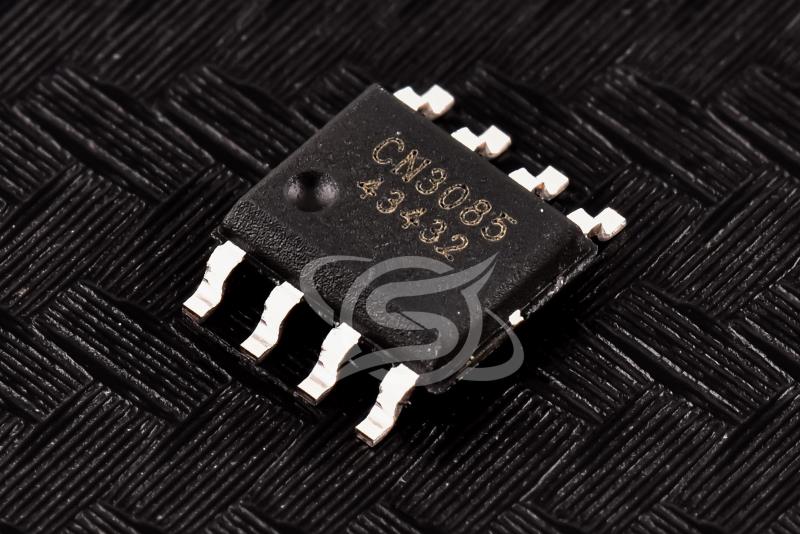

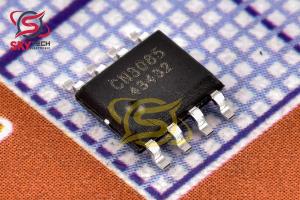

CN3085
1A Nickel-Metal Hydride Battery Charger IC

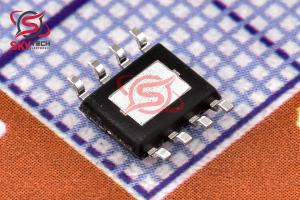

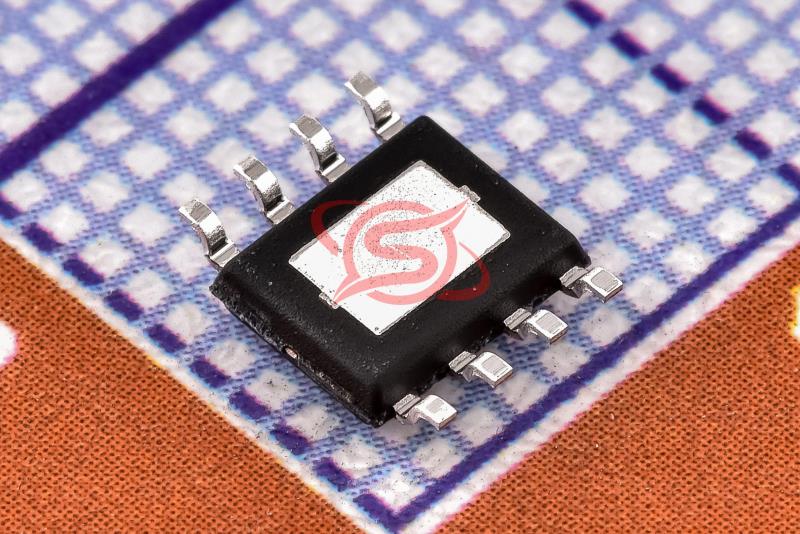

کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 312,288 ریال
قیمت عمده 297,616 ریال (10 به بالا)
قیمت ویژه 291,747 ریال (100 به بالا)
قیمت فوق العاده288,813 ریال (1000 به بالا)
 قیمت تک فروشی 0.335 تتر با تخفیف
1.561.481.461.44
|
توضیحات
N3085 يک آي‌سي شارژر براي شارژ باتري‌هاي نيکل متال هيدريد (NiMH) با يک تا سه سلول است. اين دستگاه يک MOSFET داخلي دارد که نياز به مقاومت سنسور خارجي و ديود مسدودکننده را از بين مي‌برد. اين ويژگي باعث مي‌شود که دستگاه براي کاربردهاي پرتابل مناسب باشد زيرا به تعداد کمي اجزاي خارجي نياز دارد.
CN3085 از فيدبک حرارتي براي تنظيم جريان شارژ استفاده مي‌کند و از دماي بيش از حد چيپ در هنگام عمليات با توان بالا يا دماي محيط بالا جلوگيري مي‌کند. اين دستگاه يک ولتاژ مرجع با دقت بالا و تقويت‌کننده را يکپارچه کرده است که به طور دقيق ولتاژ شارژ و جريان شارژ را تنظيم مي‌کند. جريان شارژ مي‌تواند با يک مقاومت خارجي تنظيم شود.
زماني که منبع ورودي قطع مي‌شود، CN3085 به طور خودکار وارد حالت خواب با مصرف توان کم مي‌شود و جريان تخليه باتري را به کمتر از 3 ميکروآمپر کاهش مي‌دهد. ويژگي‌هاي ديگر شامل قفل ولتاژ پايين (Undervoltage Lockout)، شارژ خودکار مجدد، شارژ با جريان ثابت، حالت شارژ نگهداري (با خاتمه تايمري)، نشانگرهاي شارژ/اتمام شارژ و نظارت بر دماي باتري مي‌باشد.
Description
The CN3085 is a charger IC designed for charging single to three cell Nickel Metal Hydride (NiMH) batteries. It incorporates an on-chip power MOSFET, eliminating the need for external sense resistors and blocking diodes. This makes the device ideal for portable applications as it requires very few external components.
The CN3085 uses thermal feedback to regulate the charge current, preventing excessive die temperatures during high-power operation or in high ambient temperatures. It integrates a high-precision reference voltage and amplifier, allowing for precise regulation of both charge voltage and charge current. The charge current can be externally set with a single resistor.
When the input supply is removed, the CN3085 automatically enters a low-power sleep mode, reducing the battery drain current to less than 3 µA. Additional features include undervoltage lockout, automatic recharge, constant current charging, maintenance charge mode (with timer termination), charge/termination indicators, and battery temperature monitoring.
|
