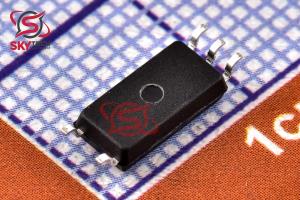

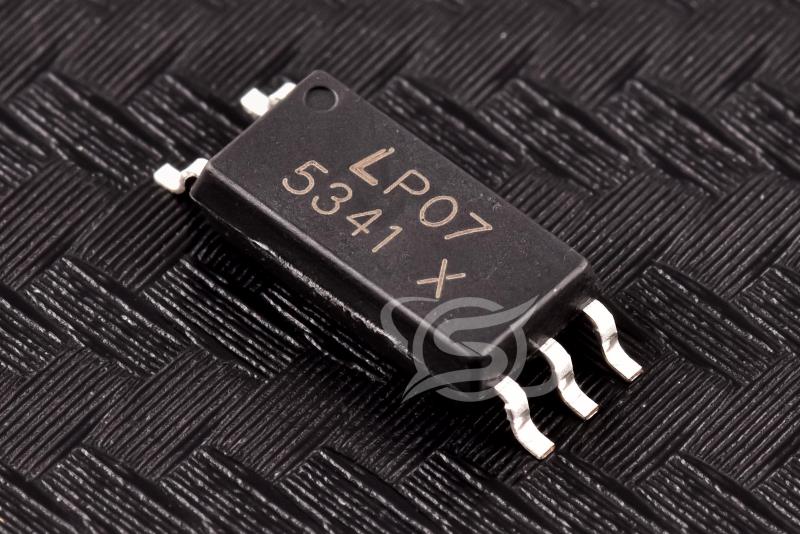

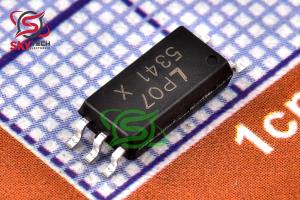

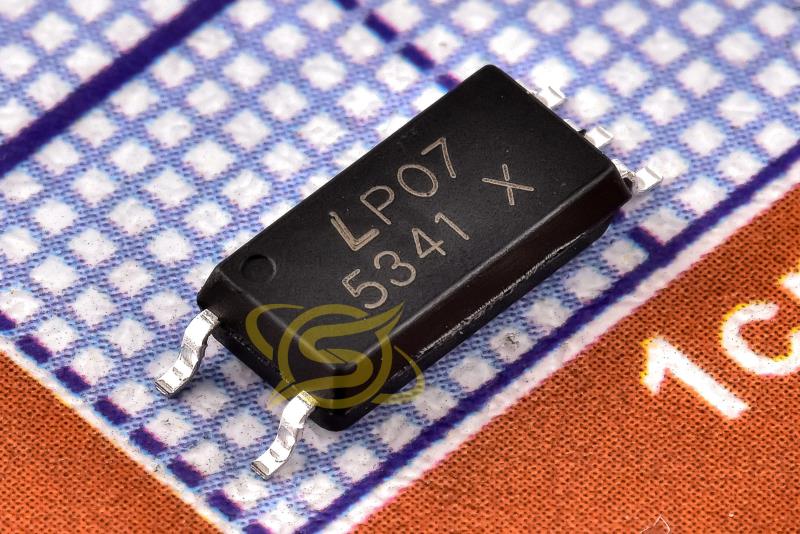

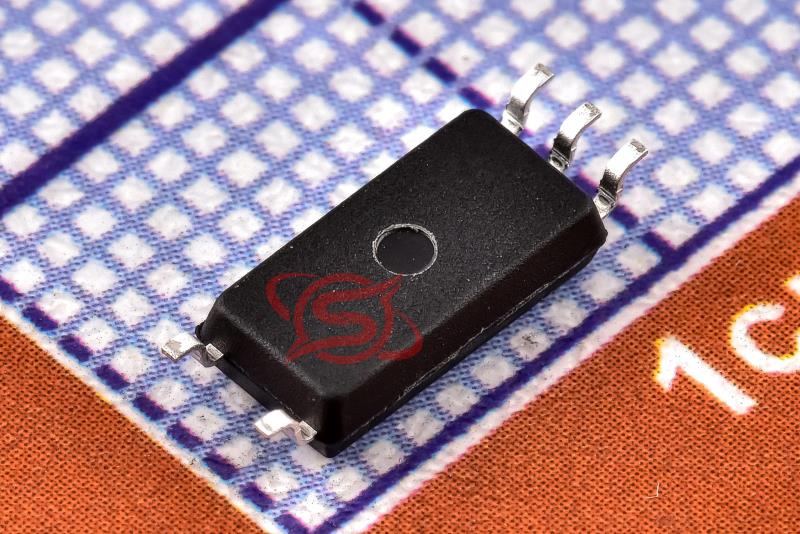

اپتوکوپلر راه انداز IGBT

LTV-5341-TP1

3A Output Current IGBT Gate Drive Photocoupler with Rail-to-Rail Output Voltage

کیفیت: ORIGINAL(distributor)       پکیج: SOP-5 (300mil)

قیمت تک فروشی  360,737  ریال

قیمت عمده  343,830  ریال (10 به بالا)

قیمت ویژه  337,067  ریال (100 به بالا)

قیمت فوق العاده333,686  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.387  تتر با تخفیف

1.781.71.671.65


تعداد موجودی در انبار : 100 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

سري LTV-5341 فوتوکاپلرهايي هستند که به‌طور ايده‌آل براي راه‌اندازي IGBT و MOSFETهاي قدرت در کاربردهاي اينورتر کنترل موتور و اينورترهاي سيستم‌هاي تغذيه برق مناسب‌اند. اين دستگاه شامل يک LED از نوع AlGaAs است که به‌صورت نوري به يک مدار مجتمع با مرحله خروجي قدرت متصل شده است. پارامترهاي عملکردي فوتوکاپلر در بازه دمايي منفي 40 درجه سانتي‌گراد تا مثبت 110 درجه سانتي‌گراد تضمين شده‌اند.

ويژگي‌ها
• جريان اوج خروجي حداکثر 3.0 آمپر
• جريان اوج خروجي حداقل 2.5 آمپر
• ولتاژ خروجي ريلي به ريلي
• تأخير انتشار حداکثر 150 نانوثانيه
• تفاوت تأخير انتشار حداکثر 100 نانوثانيه
• حفاظت قفل کم‌ولتاژ (UVLO) با هيسترزيس
• حداقل ايزولاسيون حالت مشترک 30 کيلوولت بر ميکروثانيه در VCM = 1000 ولت
• محدوده ولتاژ کاري وسيع: 15 تا 30 ولت (VCC)
• عملکرد تضمين‌شده در دماي منفي 40 تا مثبت 110 درجه سانتي‌گراد
• تاييديه‌هاي ايمني: UL1577، IEC/EN/DIN EN 60747-5-5

کاربردها
• راه‌اندازي گيت IGBT/MOSFET
• منابع تغذيه بدون وقفه (UPS)
• اينورترهاي صنعتي
• موتورهاي AC / DC بدون برس
• منابع تغذيه سوئيچينگ



Description

The LTV-5341 series Photocoupler is ideally suited for driving power IGBTs and MOSFETs used in motor control inverter applications and inverters in power supply systems. It contains an AlGaAs LED optically coupled to an integrated circuit with a power output stage. The Photocoupler operational parameters are guaranteed over the temperature range from -40°C to +110°C.

Features
• 3.0 A maximum peak output current
• 2.5 A minimum peak output current
• Rail-to-rail output voltage
• 150 ns maximum propagation delay
• 100 ns maximum propagation delay difference
• Under Voltage Lock-Out protection (UVLO) with hysteresis
• 30 kV/?s minimum Common Mode Rejection (CMR) at VCM = 1000 V
• Wide operating voltage range: 15 to 30 V (VCC)
• Guaranteed performance from -40°C to +110°C
• Safety approvals: UL1577, IEC/EN/DIN EN 60747-5-5

Applications
• IGBT/MOSFET gate drive
• Uninterruptible Power Supply (UPS)
• Industrial Inverter
• AC/Brushless DC motor drives
• Switching power supplies
