راه انداز ماسفت

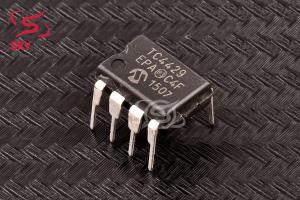

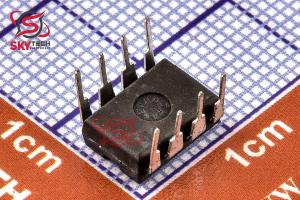

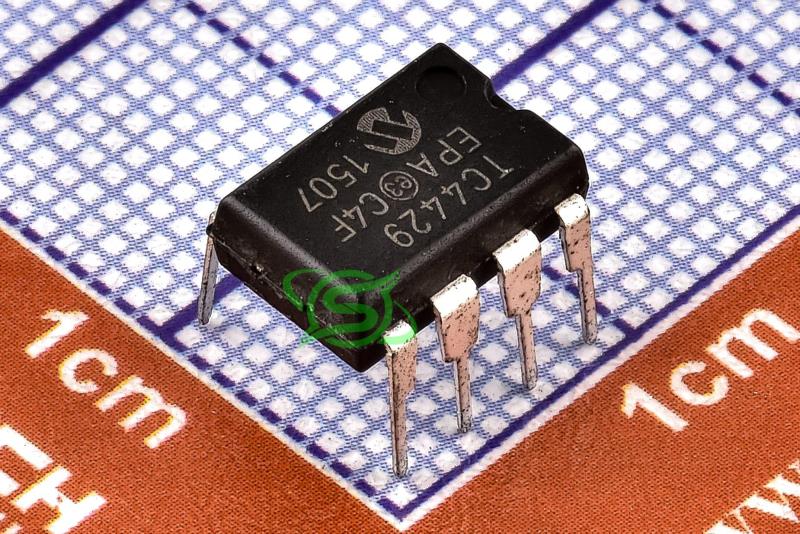

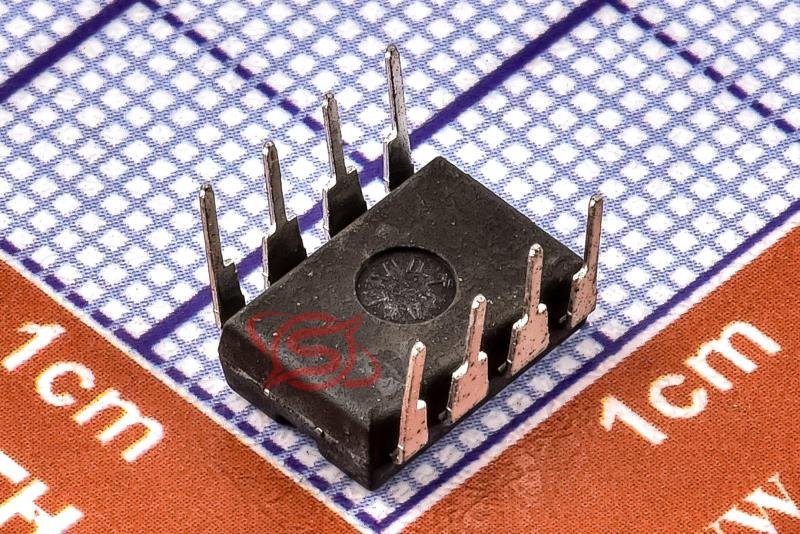

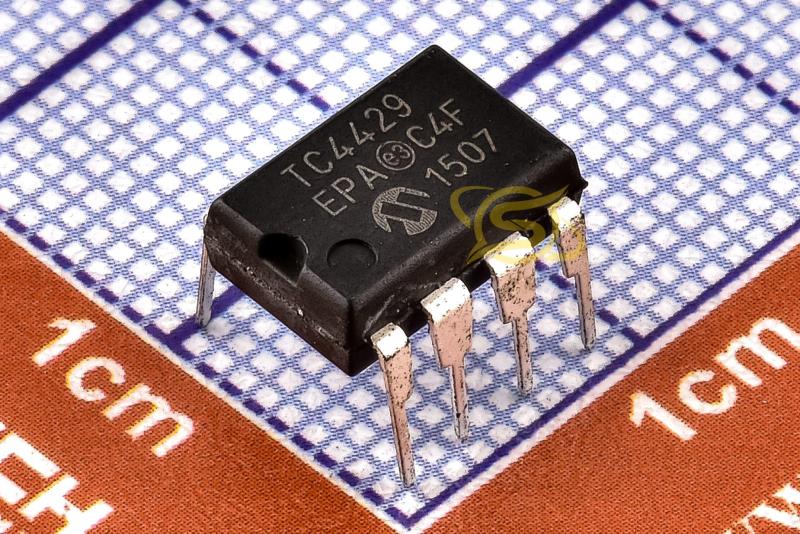

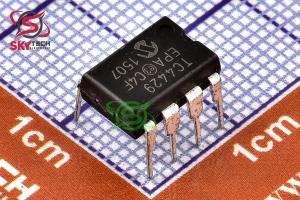

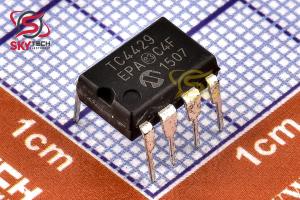

TC4429EPA
6A High-Speed MOSFET Drivers
کیفیت: ORIGINAL(distributor) پکیج: PDIP-8
قیمت تک فروشی 2,234,000 ریال
قیمت عمده 2,130,000 ریال (10 به بالا)
قیمت ویژه 2,088,400 ریال (100 به بالا)
قیمت فوق العاده2,067,600 ریال (1000 به بالا)
 قیمت تک فروشی 2.378 تتر با تخفیف
10.5109.89.7
|
|
|
|
|
| حداکثر دماي کاري |
+150 سانتيگراد |
|
| حداقل دماي کاري |
-65 سانتيگراد |
|
|
|
|
|
|
|
توضیحات
درايورهاي TC4420 و TC4429 با جريان پيک 6 آمپر و خروجي تک، به‌صورت CMOS طراحي شده‌اند تا مصرف پايين و کارايي بالا داشته باشند. مدل TC4429 يک درايور معکوس‌کننده و TC4420 يک درايور غيرمعکوس‌کننده است که هر دو با ورودي‌هاي TTL/CMOS سازگارند. اين درايورها قادرند ورودي‌هايي با دامنه -5 ولت تا VDD + 0.3 ولت را بدون آسيب‌ديدگي قبول کنند، بنابراين نيازي به مدار تبديل سطح سيگنال نيست. خروجي آنها با دامنه کامل تغذيه (ريل به ريل) بوده و زمان تأخير 55 نانوثانيه و زمان‌هاي بالا و پايين رفتن 25 نانوثانيه را در بار 2500پيکوفاراد ارائه مي‌دهند. اين درايورها تقريباً در برابر قفل شدن (Latch-up) مقاوم هستند و مي‌توانند جايگزين چندين قطعه مجزا شده، فضاي برد را صرفه‌جويي و قابليت اطمينان سيستم را افزايش دهند.
Description
The TC4420 and TC4429 are high-current (6A peak), single-output MOSFET drivers fabricated in CMOS for low power and high efficiency. The TC4429 is an inverting driver, while the TC4420 is non-inverting, both pin-compatible and TTL/CMOS input compatible. They support input voltages from –5V to VDD + 0.3V, eliminating the need for external level shifting. Their rail-to-rail output swing ensures strong drive voltage and fast switching with typical propagation delay of 55 ns and rise/fall times of 25 ns into 2500 pF load. Virtually latch-up proof, these drivers replace multiple discrete components, saving PCB space and improving system reliability.
|
