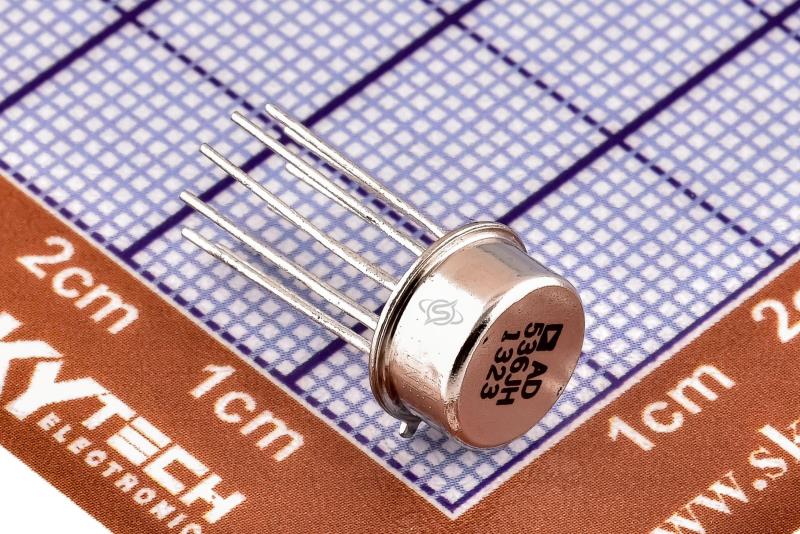

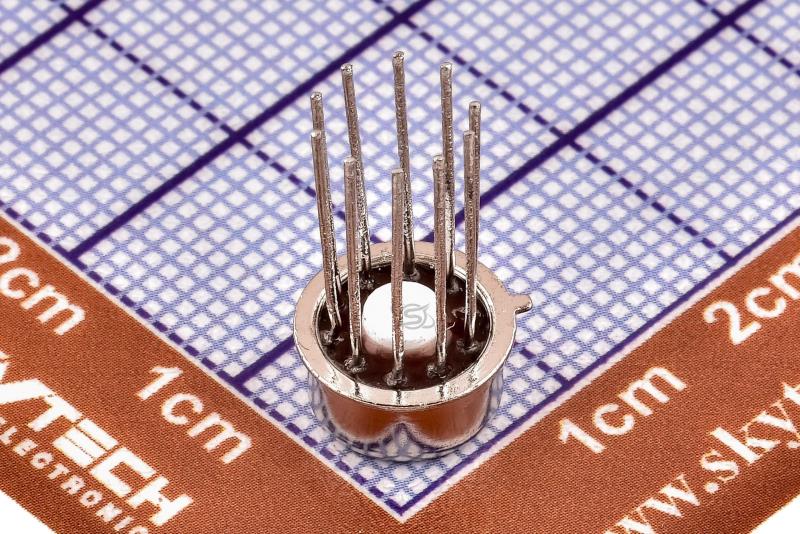

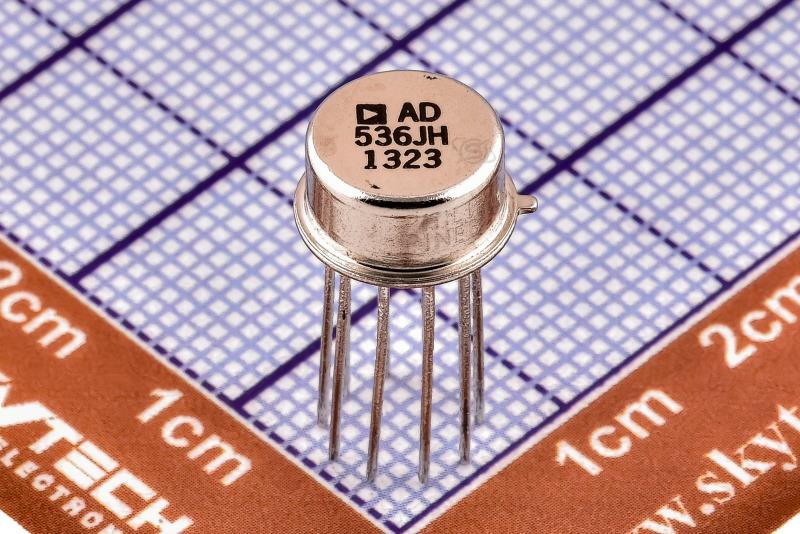

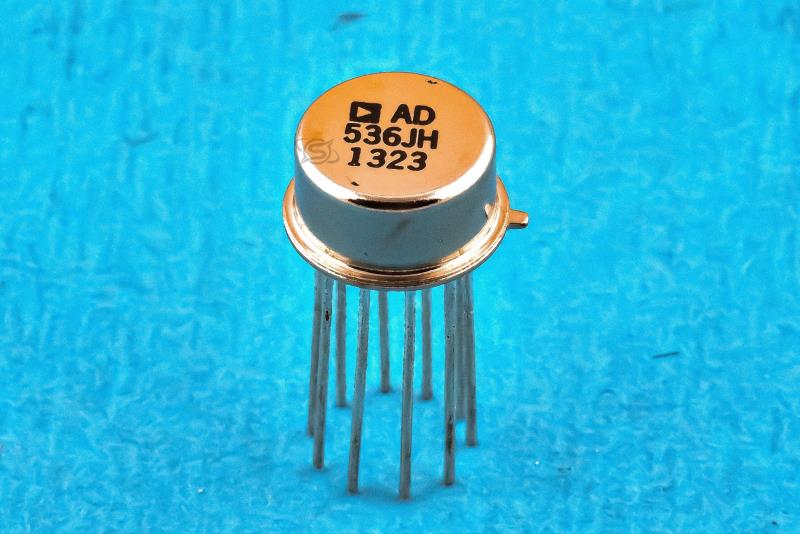

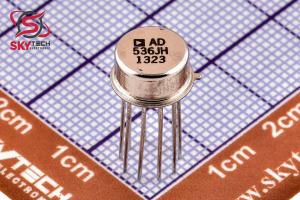

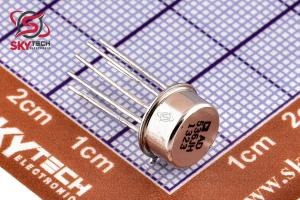

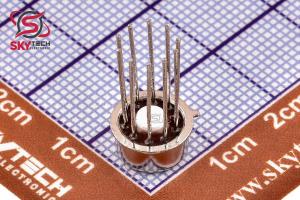

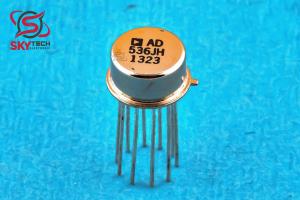

مبدل RMS به DC

AD536JH

Power Management Specialised - PMIC RMS/DC CONVERTER IC

کیفیت: ORIGINAL(distributor)       پکیج: TO-100 (H-10A)

قیمت تک فروشی  20,410,260  ریال

قیمت عمده  19,278,690  ریال (10 به بالا)

قیمت ویژه  18,893,956  ریال (100 به بالا)

قیمت فوق العاده18,701,589  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 35.005  تتر با تخفیف

178.2168.3164.93163.25


تعداد موجودی در انبار : 4 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Dip
پکيج TO-100 (H-10A)
نوع محصول مبدل RMS به DC
حداکثر دماي کاري +70     سانتيگراد
حداقل دماي کاري 0     سانتيگراد
شرکت توليد کننده Analog Devices



توضیحات

AD536A يک مدار مجتمع يکپارچه کامل است که تبديل واقعي rms به dc را انجام مي دهد. عملکردي را ارائه مي دهد که قابل مقايسه يا برتر از واحدهاي هيبريدي يا مدولار با هزينه بسيار بيشتر است. AD536A به طور مستقيم مقدار rms واقعي هر شکل موج ورودي پيچيده حاوي اجزاي ac و dc را محاسبه مي کند. داراي يک طرح جبران ضريب تاج است که امکان اندازه گيري با خطاي 1% در فاکتورهاي تاج را تا 7 فراهم مي کند. پهناي باند وسيع دستگاه قابليت اندازه گيري را تا 300 کيلوهرتز با خطاي 3 دسي بل براي سطوح سيگنال بالاي 100 ميلي ولت افزايش مي دهد. يکي از ويژگي هاي مهم AD536A که قبلاً در مبدل هاي rms موجود نبود، خروجي کمکي dB است. لگاريتم سيگنال خروجي rms به يک پين جداگانه براي اجازه تبديل dB با محدوده ديناميکي مفيد 60 دسي بل آورده مي شود. با استفاده از يک جريان مرجع عرضه شده خارجي، سطح 0 dB را مي توان به راحتي توسط کاربر تنظيم کرد تا مطابق با هر سطح ورودي از 0.1 تا 2 ولت rms باشد.



Description

The AD536A is a complete monolithic integrated circuit which performs true rms-to-dc conversion. It offers performance which is comparable or superior to that of hybrid or modular units costing much more. The AD536A directly computes the true rms value of any complex input waveform containing ac and dc components. It has a crest factor compensation scheme which allows measurements with 1% error at crest factors up to 7. The wide bandwidth of the device extends the measurement capability to 300 kHz with 3 dB error for signal levels above 100 mV. An important feature of the AD536A not previously available in rms converters is an auxiliary dB output. The logarithm of the rms output signal is brought out to a separate pin to allow the dB conversion, with a useful dynamic range of 60 dB. Using an externally supplied reference current, the 0 dB level can be conveniently set by the user to correspond to any input level from 0.1 to 2 volts rms.
