مقایسه کننده منطقی

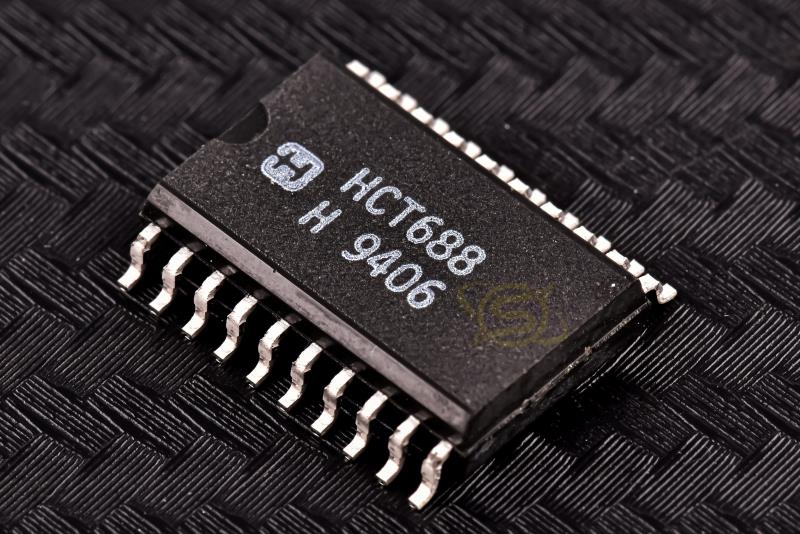

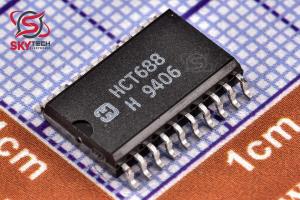

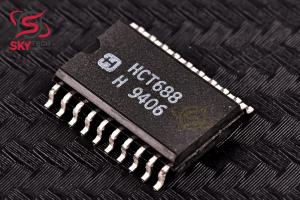

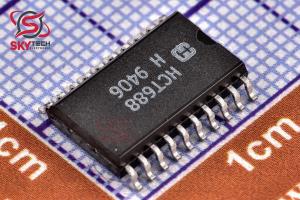

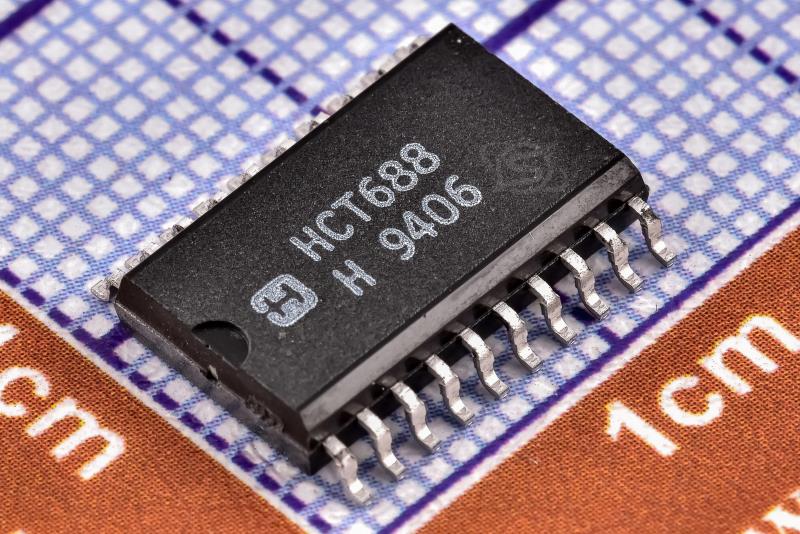

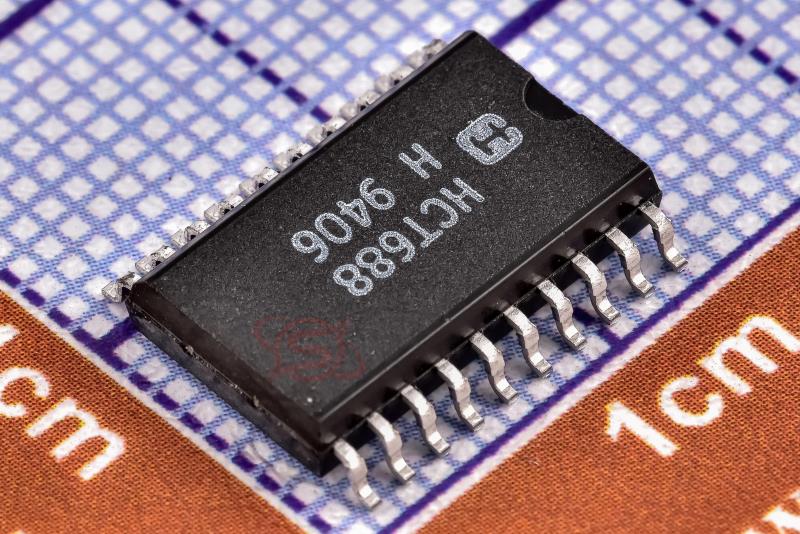

HCT688
8Bit Magnitude Comparator
کیفیت: ORIGINAL(distributor) پکیج: SOIC-20-W
قیمت تک فروشی 873,125 ریال
قیمت عمده 832,500 ریال (10 به بالا)
قیمت ویژه 816,250 ریال (100 به بالا)
قیمت فوق العاده808,125 ریال (1000 به بالا)
 قیمت تک فروشی 1.032 تتر با تخفیف
5.2554.94.85
|
توضیحات
آي‌سي‌هاي HC688 و HCT688 مقايسه‌گرهاي 8 بيتي هستند که براي کاربردهاي رايانه‌اي و منطقي طراحي شده‌اند؛ جايي که نياز به مقايسه دو کلمه باينري 8 بيتي وجود دارد. هنگامي که اين دو کلمه برابر باشند، خروجي (Y) به سطح پايين (Low) مي‌رود و مي‌توان از آن به‌عنوان ورودي فعال‌ساز براي آي‌سي بعدي در کاربردهاي زنجيره‌اي استفاده کرد.
1. ويژگي‌ها
• قابل اتصال به‌صورت زنجيره‌اي (Cascadable)
• Fanout در بازه دمايي:
– خروجي استاندارد: پشتيباني از 10 بار LSTTL
– خروجي باس درايور: پشتيباني از 15 بار LSTTL
• بازه دمايي کاري گسترده: از 55- تا 125+ درجه سلسيوس
• تاخير انتشار و زمان تغيير متوازن
• کاهش توان مصرفي قابل توجه نسبت به آي‌سي‌هاي منطقي LSTTL
• نوع HC:
– ولتاژ کاري از 2 ولت تا 6 ولت
– مقاومت بالا در برابر نويز: NIL = 30%، NIH = 30% از VCC در VCC = 5V
• نوع HCT:
– ولتاژ کاري از 4.5 ولت تا 5.5 ولت
– سازگاري مستقيم با منطق LSTTL
- VIL حداکثر 0.8 ولت
- VIH حداقل 2 ولت
– سازگاري با ورودي‌هاي CMOS
- جريان ورودي (II) حداکثر 1 ميکروآمپر در حالت‌هاي VOL و VOH
Description
The HC688 and HCT688 are 8-bit magnitude comparators designed for use in computer and logic applications requiring the comparison of two 8-bit binary words. When the compared words are equal, the output (Y) is low and can be used as the enabling input for the next device in a cascaded configuration.
1. Features
• Cascadable
• Fanout (over temperature range):
– Standard outputs: 10 LSTTL Loads
– Bus driver outputs: 15 LSTTL Loads
• Wide operating temperature range: –55°C to 125°C
• Balanced propagation delay and transition times
• Significant power reduction compared to LSTTL logic ICs
• HC types:
– 2 V to 6 V operation
– High noise immunity: NIL = 30%, NIH = 30% of VCC at VCC = 5 V
• HCT types:
– 4.5 V to 5.5 V operation
– Direct LSTTL input logic compatibility:
- VIL = 0.8 V (max), VIH = 2 V (min)
– CMOS input compatibility:
- II ? 1 ?A at VOL, VOH
|
