کنترل کننده ضریب توان تصحیح شد

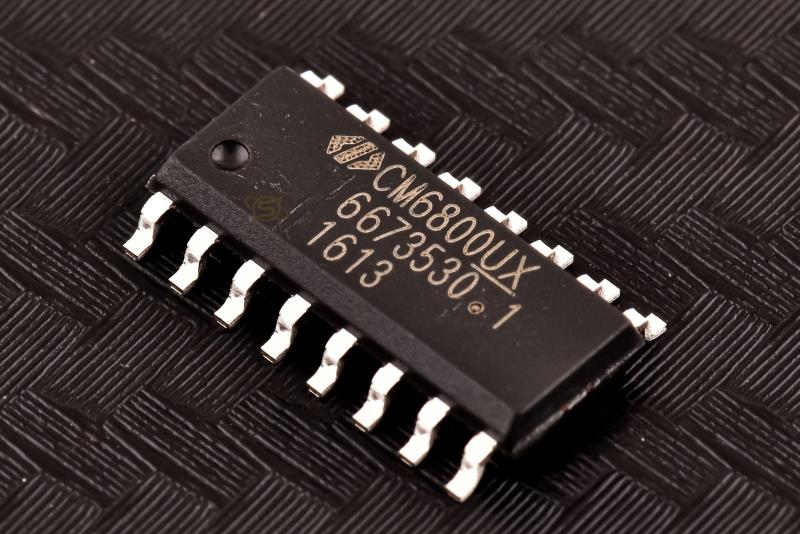

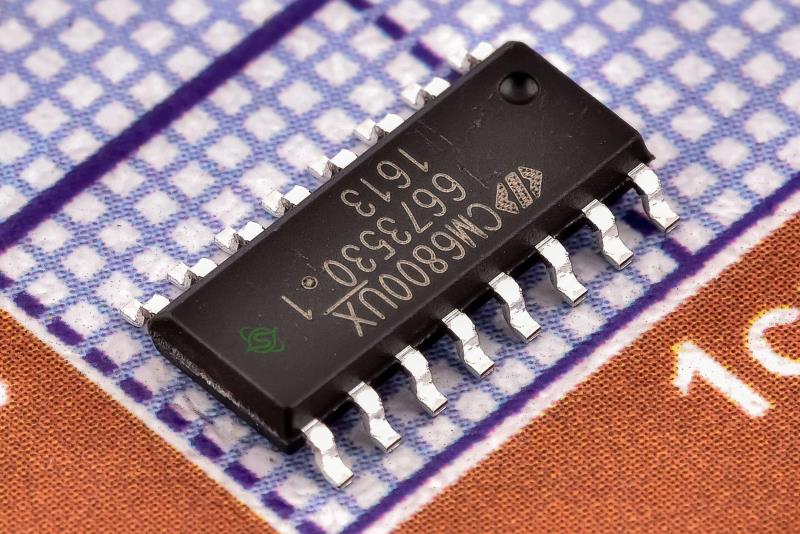

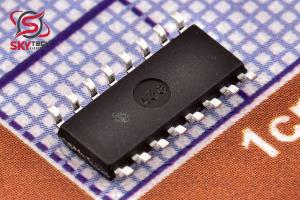

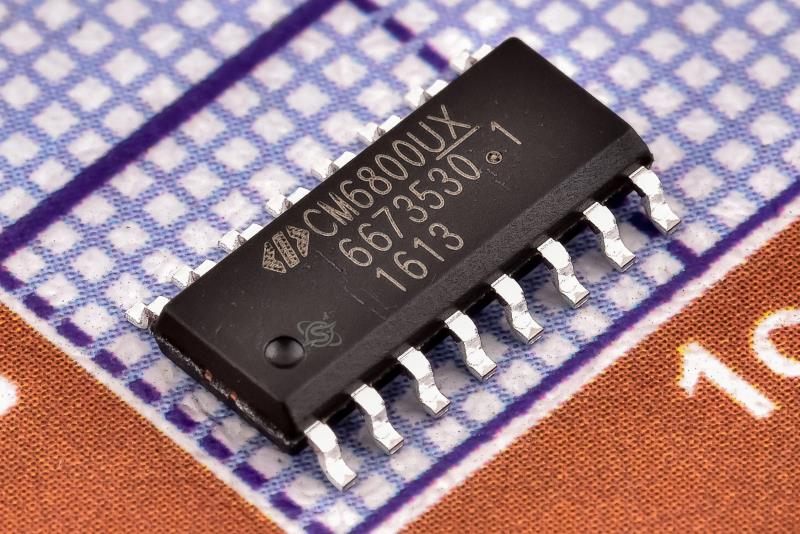

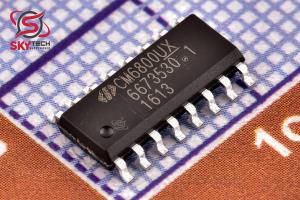

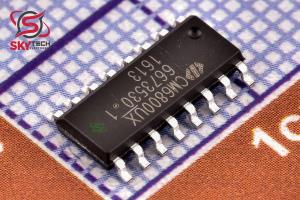

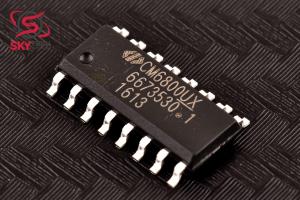

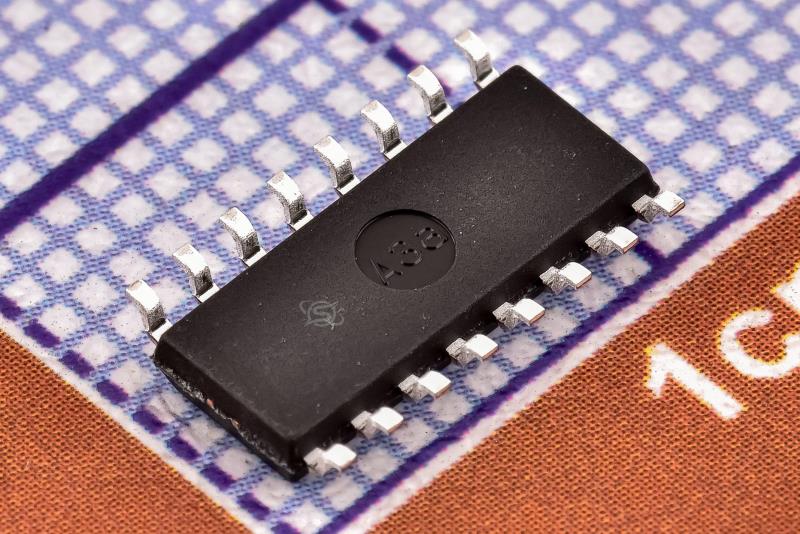

CM6800UX

LOW START-UP CURRENT PFC/PWM CONTROLLER COMBO

کیفیت: ORIGINAL(distributor)       پکیج: SOP-16

قیمت تک فروشی  1,954,720  ریال

قیمت عمده  1,763,048  ریال (10 به بالا)

قیمت ویژه  1,728,547  ریال (100 به بالا)

قیمت فوق العاده1,711,297  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 2.097  تتر با تخفیف

9.78.738.568.47


تعداد موجودی در انبار : موجودی تمام شده است

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SOP-16
نوع محصول PFC/PWM CONTROLLE
حداکثر دماي کاري 125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
شرکت توليد کننده Champion Microelectronic



توضیحات

CM6800 يک کنترل کننده براي تامين کننده هاي برق با ضريب توان تصحيح شده است. تصحيح ضريب توان (PFC) امکان استفاده از خازن‌هاي حجيم کوچک‌تر و کم‌هزينه‌تر را مي‌دهد، بارگذاري خط برق و فشار روي FET‌هاي سوئيچينگ را کاهش مي‌دهد و منجر به منبع تغذيه‌اي مي‌شود که به طور کامل با مشخصات IEC-1000-3-2 سازگار است. CM6800 که به عنوان نسخه BiCMOS استاندارد صنعتي ML4824 در نظر گرفته شده است، شامل مدارهايي براي اجراي لبه هاي پيشرو، جريان متوسط، تصحيح ضريب توان نوع تقويت کننده و يک لبه انتهايي، مدولاتور عرض پالس (PWM) است. درايور گيت با قابليت 1A نياز به مدارهاي درايور خارجي را به حداقل مي رساند. برق مورد نياز کم راندمان را بهبود مي بخشد و هزينه قطعات را کاهش مي دهد. يک مقايسه کننده اضافه ولتاژ در صورت کاهش ناگهاني بار، بخش PFC را خاموش مي کند. بخش PFC همچنين شامل محدود کردن پيک جريان و محافظت در برابر ولتاژ ورودي است.



Description

The CM6800 is a controller for power factor corrected, switched mode power suppliers. Power Factor Correction (PFC) allows the use of smaller, lower cost bulk capacitors, reduces power line loading and stress on the switching FETs, and results in a power supply that fully compiles with IEC-1000-3-2 specifications. Intended as a BiCMOS version of the industry-standard ML4824, CM6800 includes circuits for the implementation of leading edge, average current, boost type power factor correction and a trailing edge, pulse width modulator (PWM). Gate-driver with 1A capabilities minimizes the need for external driver circuits. Low power requirements improve efficiency and reduce component costs. An over-voltage comparator shuts down the PFC section in the event of a sudden decrease in load. The PFC section also includes peak current limiting and input voltage brownout protection.
