توضیحات
خانواده SPS نسل بعدي، کاملاً بهينه، فوق فشرده و يکپارچه يکپارچه ماسفت به علاوه راه‌حل قدرت درايور براي برنامه‌هاي DC-DC با جريان بالا، فرکانس بالا، همگام است.

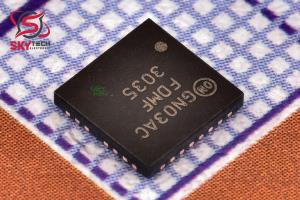

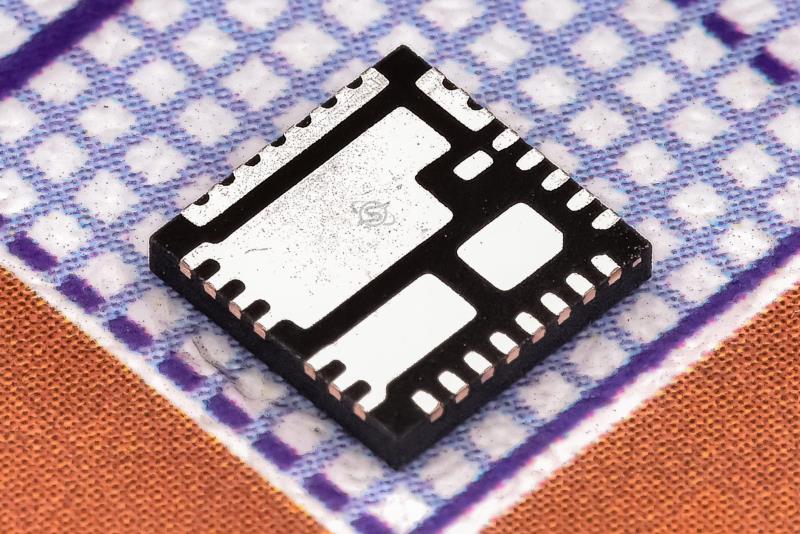

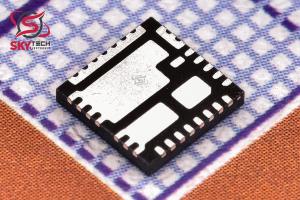

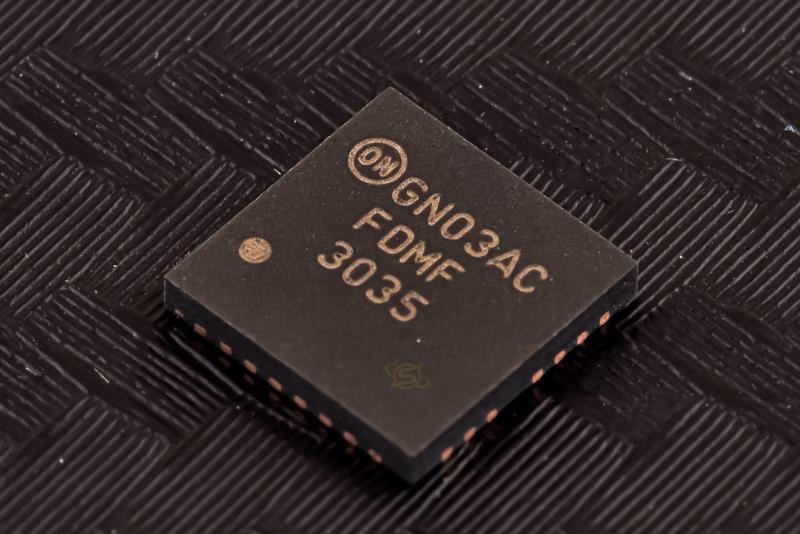

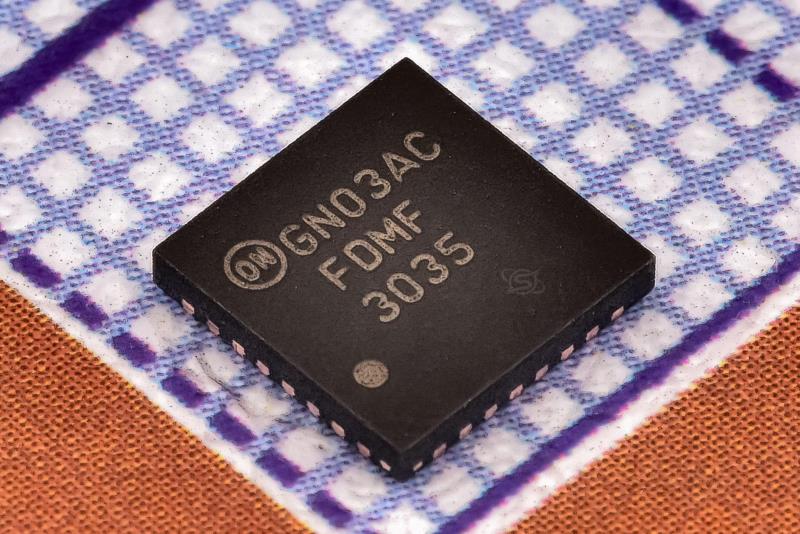

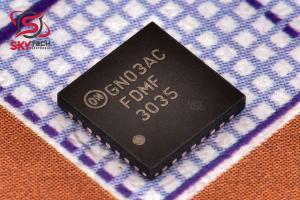

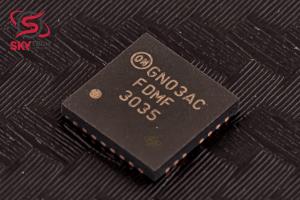

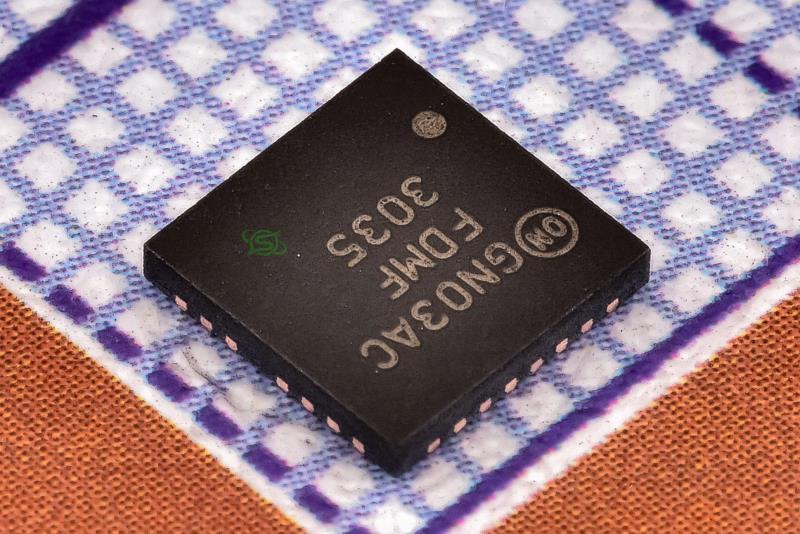

FDMF3035 يک آي سي درايور را با يک ديود شاتکي بوت استرپ و دو ماسفت قدرتمند در يک بسته 5 ميلي متري در 5 ميلي متري بسيار فشرده و از نظر حرارتي بهبود يافته ادغام مي کند. با يک رويکرد يکپارچه، مرحله قدرت سوئيچينگ SPS براي عملکرد ديناميکي درايور و ماسفت، اندوکتانس سيستم به حداقل رسيده و RDS(ON) MOSFET قدرت بهينه شده است.
خانواده SPS از فناوري عملکرد بالاي POWERTRENCH® MOSFET onsemi استفاده مي کند که زنگ زدن سوئيچ را کاهش مي دهد و نياز به مدار snubber را در اکثر برنامه هاي مبدل باک از بين مي برد. يک آي سي درايور با کاهش زمان تأخير در انتشار، عملکرد را بيشتر افزايش مي دهد.
FDMF3035 از شبيه سازي ديود (با استفاده از پين FCCM) براي بهبود بازده بار نوري پشتيباني مي کند. FDMF3035 همچنين يک ورودي PWM 5 ولتي 3 حالته را براي سازگاري با طيف گسترده اي از کنترلرهاي PWM فراهم مي کند.
Description
The SPS family is onsemi s next generation, fully optimized, ultra-compact, integrated MOSFET plus driver power stage solution for high-current, high-frequency, synchronous buck, DC-DC applications.
The FDMF3035 integrates a driver IC with a bootstrap Schottky diode and two power MOSFETs into a thermally enhanced, ultra-compact 5 mm x 5 mm package. With an integrated approach, the SPS switching power stage is optimized for driver and MOSFET dynamic performance, minimized system inductance, and power MOSFET RDS(ON).
The SPS family uses onsemi’s high performance POWERTRENCH® MOSFET technology, which reduces switch ringing, eliminating the need for a snubber circuit in most buck converter applications. A driver IC with reduced dead times and propagation delays further enhances the performance.
The FDMF3035 supports diode emulation (using FCCM pin) for improved light-load efficiency. The FDMF3035 also provides a 3-state 5 V PWM input for compatibility with a wide range of PWM controllers.
|
