گیرنده و فرستنده BUS

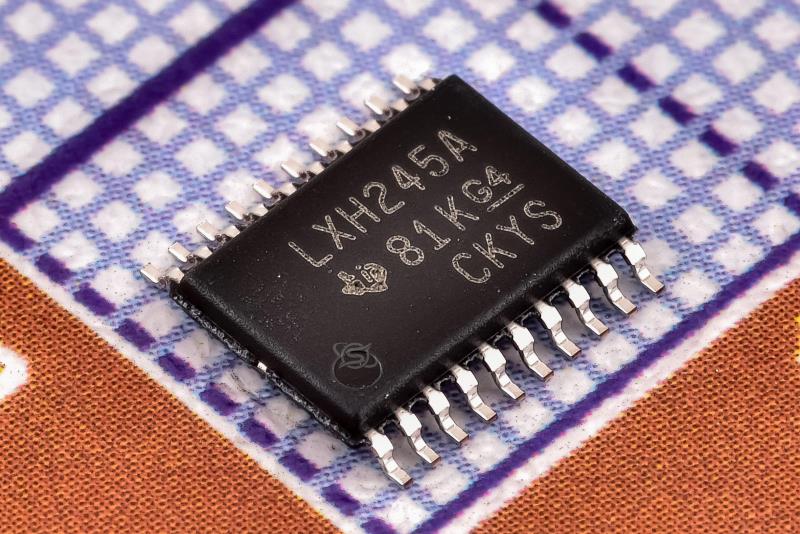

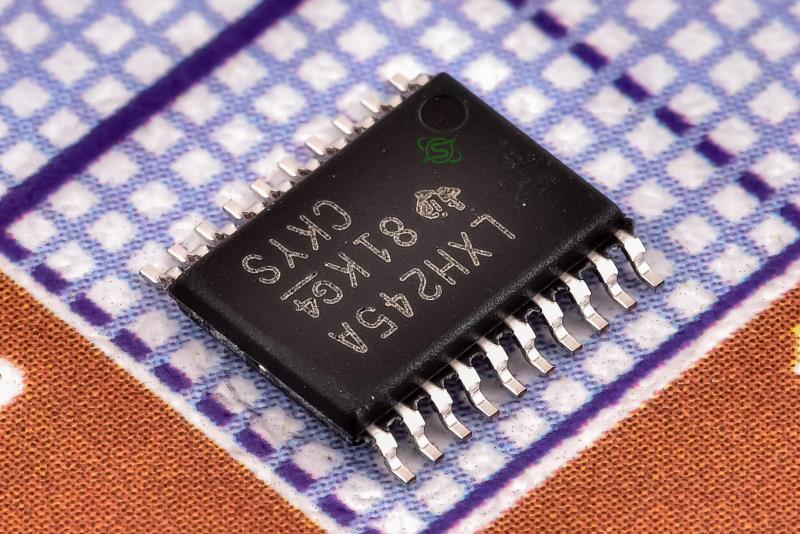

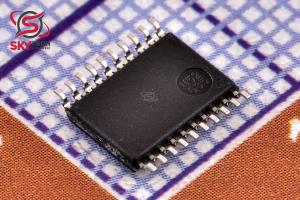

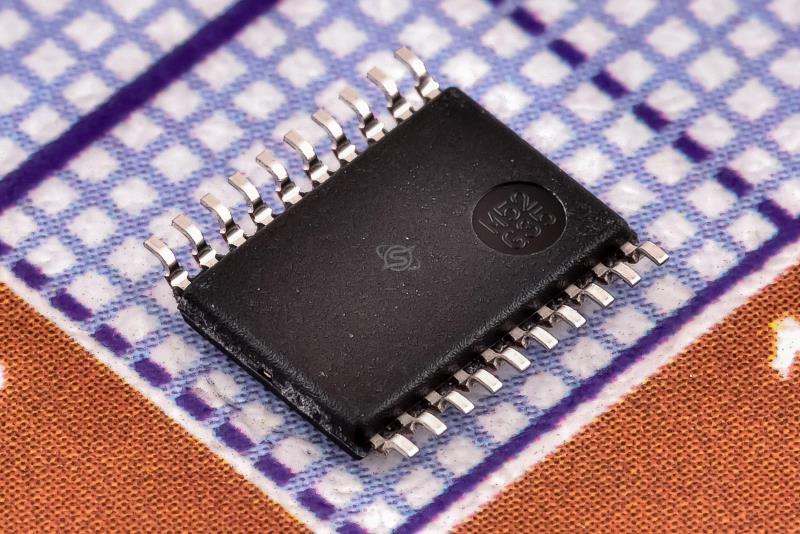

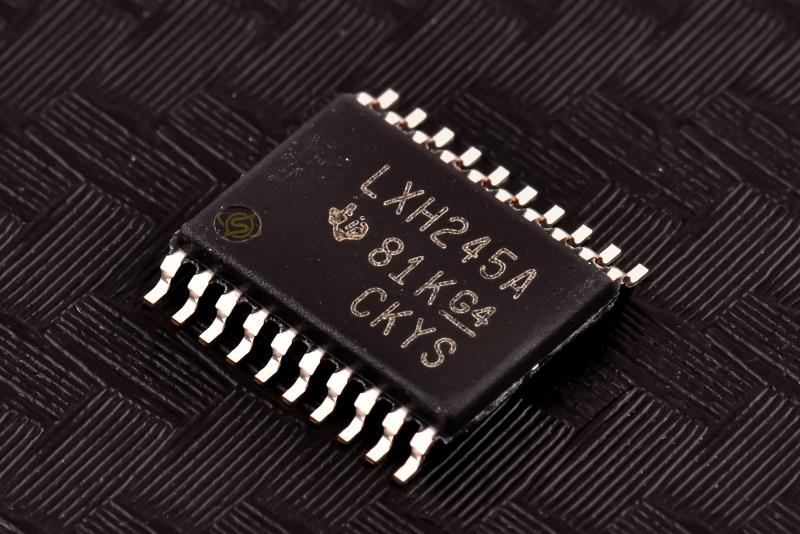

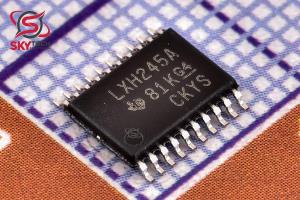

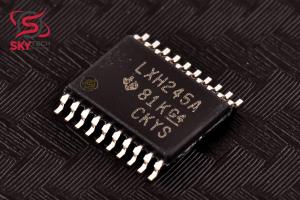

SN74LVTH245APWR (LXH245A)
3.3V ABT OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS
کیفیت: ORIGINAL(distributor) پکیج: TSSOP-20
قیمت تک فروشی 551,875 ریال
قیمت عمده 527,500 ریال (10 به بالا)
قیمت ویژه 517,750 ریال (100 به بالا)
قیمت فوق العاده512,875 ریال (1000 به بالا)
 قیمت تک فروشی 0.653 تتر با تخفیف
3.1532.942.91
|
توضیحات
اين دستگاه‌ها براي ارتباط ناهمزمان بين باس‌هاي داده طراحي شده‌اند. آن‌ها داده‌ها را از باس A به باس B يا از باس B به باس A منتقل مي‌کنند، بسته به سطح منطقي ورودي کنترل جهت (DIR). ورودي فعال‌سازي خروجي (OE) براي غيرفعال کردن دستگاه‌ها استفاده مي‌شود تا باس‌ها به‌طور مؤثر ايزوله شوند. براي اطمينان از وضعيت با امپدانس بالا هنگام راه‌اندازي يا خاموش شدن دستگاه، بايد OE از طريق يک مقاومت کششي به VCC متصل شود؛ مقدار حداقل مقاومت توسط توانايي درايور براي جذب جريان تعيين مي‌شود. مدار داخلي فعال نگه‌داشتن باس براي نگه‌داشتن ورودي‌هاي داده غيراستفاده يا شناور در يک سطح منطقي معتبر فراهم شده است. استفاده از مقاومت‌هاي کششي بالا يا پايين با اين مدار توصيه نمي‌شود.
اين دستگاه‌ها به‌طور کامل براي کاربردهاي اتصال داغ با استفاده از Ioff و وضعيت سه‌حالتي هنگام روشن و خاموش شدن تغذيه مشخص شده‌اند. مدار Ioff خروجي‌ها را غيرفعال مي‌کند و از جريان برگشتي آسيب‌رسان به دستگاه‌ها هنگام خاموش شدن جلوگيري مي‌کند. مدار وضعيت سه‌حالتي هنگام راه‌اندازي و خاموش شدن دستگاه، خروجي‌ها را در وضعيت امپدانس بالا قرار مي‌دهد.
Description
These devices are designed for asynchronous communication between data buses. They transmit data from the A bus to the B bus or from the B bus to the A bus, depending on the logic level at the direction-control (DIR) input. The output-enable (OE) input can be used to disable the devices, effectively isolating the buses.
To ensure the high-impedance state during power-up or power-down, OE should be tied to VCC through a pullup resistor; the minimum value of the resistor is determined by the current-sinking capability of the driver.
Active bus-hold circuitry is provided to hold unused or floating data inputs at a valid logic level. The use of pullup or pulldown resistors with the bus-hold circuitry is not recommended.
These devices are fully specified for hot-insertion applications using Ioff and power-up 3-state. The Ioff circuitry disables the outputs, preventing damaging current backflow through the devices when they are powered down. The power-up 3-state circuitry places the outputs in the high-impedance state during power-up and power-down.
|
| | موضوع | نوع فایل | |
| SN74LVTH245APWR (LXH245A) ديتاشيت | PDF |
دانلود فایل
|
