راه انداز گیت

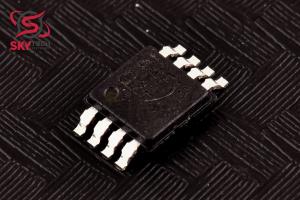

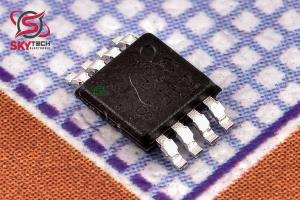

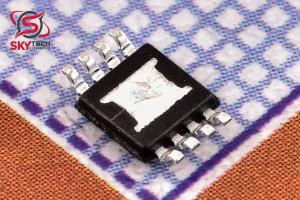

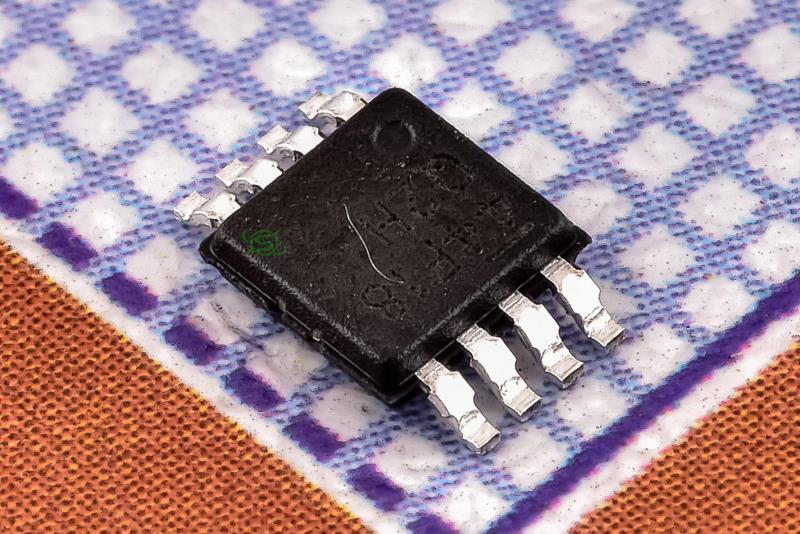

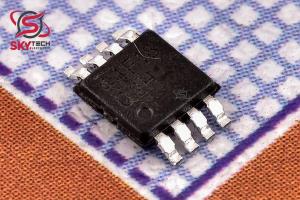

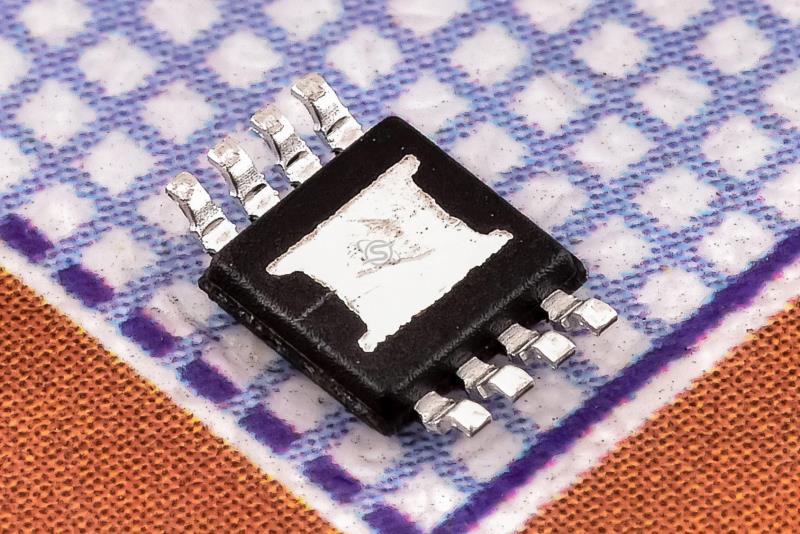

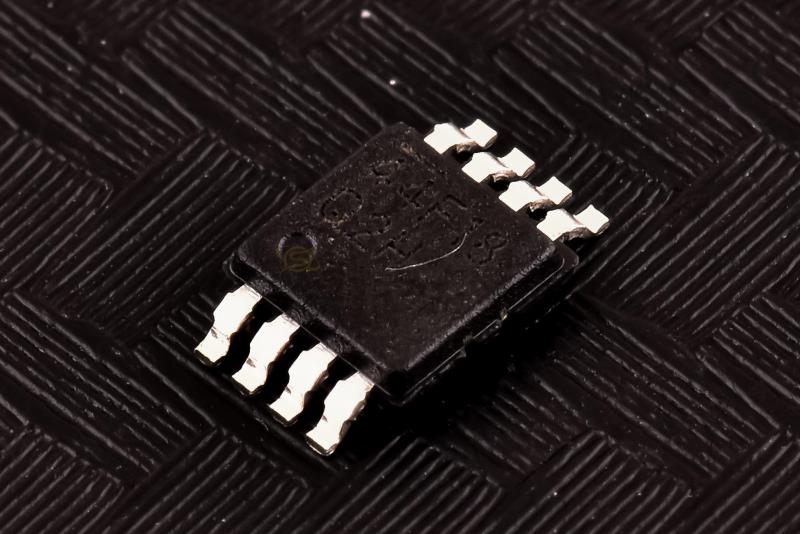

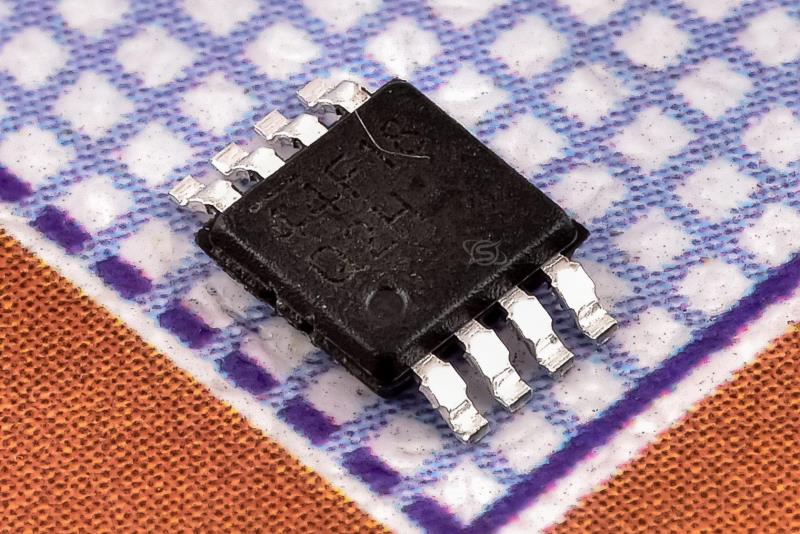

MIC44F18YMME-TR
6A, 12.6V High Speed MOSFET Drivers with Enable Input
کیفیت: ORIGINAL(distributor) پکیج: ePAD-MSOP-8
قیمت تک فروشی 2,091,900 ریال
قیمت عمده 1,993,100 ریال (10 به بالا)
قیمت ویژه 1,953,580 ریال (100 به بالا)
قیمت فوق العاده1,933,820 ریال (1000 به بالا)
 قیمت تک فروشی 2.244 تتر با تخفیف
10.5109.89.7
|
|
|
|
|
| حداکثر دماي کاري |
+85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| ولتاژ ورودي |
4.5 - 12.6 ولت |
|
|
|
توضیحات
مدارهاي MIC44F18، MIC44F19 و MIC44F20 درايورهاي MOSFET پرسرعت هستند که توانايي جذب و تزريق جريان تا 6 آمپر را براي بارهاي خازني دارند. با زمان تأخير کمتر از 15 نانوثانيه و زمان صعود 10 نانوثانيه براي بار 1000 پيکوفاراد، اين درايورها گزينه‌اي ايده‌آل براي کنترل MOSFETهايي با بار گيت بالا در کاربردهاي منابع تغذيه هستند. MIC44F18 يک درايور غيرمعکوس است، MIC44F19 براي کنترل MOSFET نوع P طراحي شده و معکوس‌کننده است، و MIC44F20 نيز معکوس‌کننده مخصوص MOSFET نوع N مي‌باشد. اين تراشه‌ها با استفاده از فرآيند اختصاصي BiCMOS/DMOS ساخته شده‌اند تا مصرف توان پايين و بازده بالا را فراهم کنند. همچنين، اين درايورها سطوح منطقي TTL يا CMOS را به خروجي‌هايي با ولتاژي بسيار نزديک به تغذيه يا زمين (تا 25 ميلي‌ولت فاصله) تبديل مي‌کنند، در حالي که درايورهاي دوقطبي مشابه معمولاً تنها تا 1 ولت نزديک به منبع تغذيه مي‌رسند.
Description
The MIC44F18, MIC44F19, and MIC44F20 are high-speed single MOSFET drivers capable of sourcing and sinking up to 6A for capacitive load driving. With delay times under 15ns and 10ns rise times into a 1000pF load, these drivers are ideal for switching high gate-charge MOSFETs in power supply designs. The MIC44F18 is a non-inverting driver, MIC44F19 is an inverting driver optimized for P-channel MOSFETs, and MIC44F20 is an inverting driver for N-channel MOSFETs. Built using a proprietary BiCMOS/DMOS process, these drivers offer low power consumption and high efficiency. They can translate TTL or CMOS logic inputs into output voltages that swing within 25mV of ground or the positive supply—significantly better than typical bipolar drivers that usually swing only within 1V of the rails.
|
