میکروکنترلر 8 بیتی

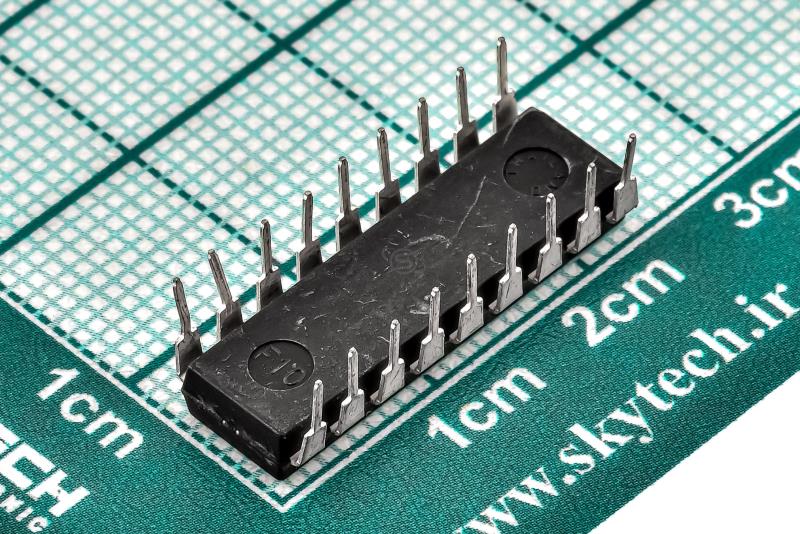

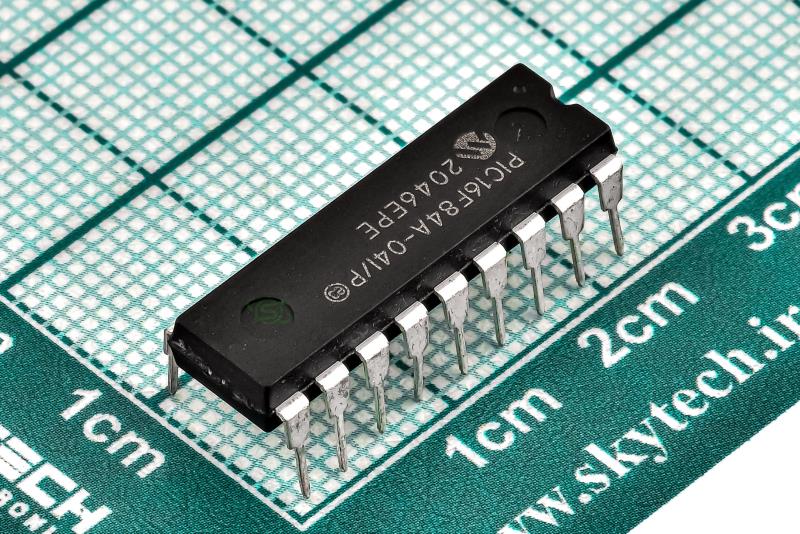

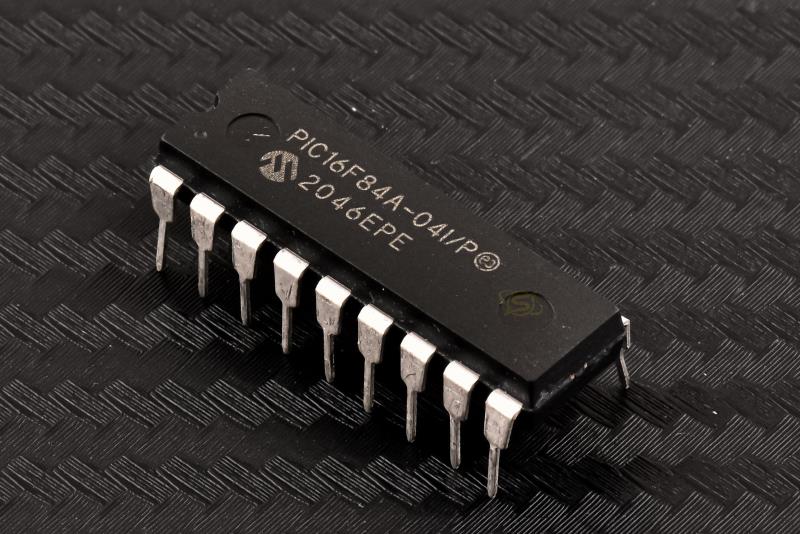

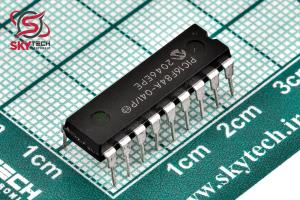

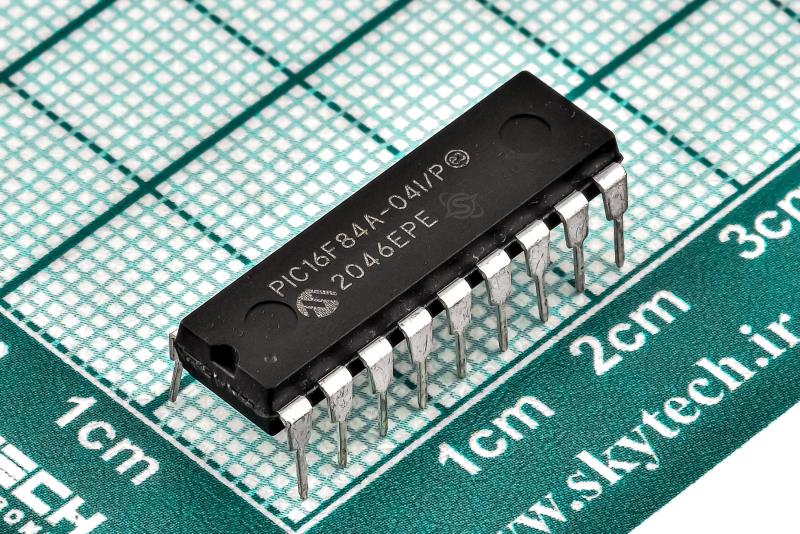

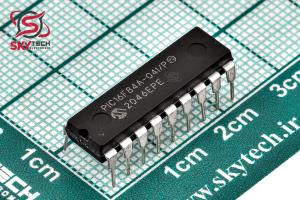

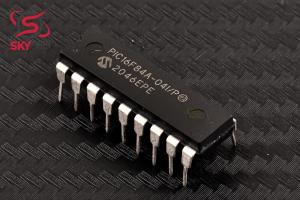

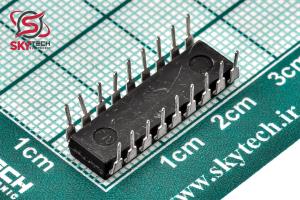

PIC16F84A-04I P
Enhanced FLASH/EEPROM 8Bit Microcontroller
کیفیت: ORIGINAL(distributor) پکیج: PDIP-18
قیمت تک فروشی 3,575,597 ریال
قیمت عمده 3,424,378 ریال (10 به بالا)
قیمت ویژه 3,363,890 ریال (100 به بالا)
قیمت فوق العاده3,333,647 ریال (1000 به بالا)
 قیمت تک فروشی 3.836 تتر با تخفیف
15.4414.714.4114.26
|
|
|
|
|
|
|
| حداکثر فرکانس کاري پردازنده |
4 مگاهرتز |
|
| مقدار حافظه SRAM |
0.008 کيلو بايت |
|
| مقدار حافظه (EEPROM) |
0.008 بايت |
|
| حداقل ولتاژ تغذيه تکي |
4 ولت |
|
| حداکثر ولتاژ تغذيه تکي |
5.5 ولت |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
|
|
| حداکثر تعداد پين هاي I/O |
13 |
|
توضیحات
ميکروکنترلر PIC16F84A از خانواده PIC شرکت Microchip است که از معماري RISC بهره مي‌برد و براي پروژه‌هاي ساده و آموزشي بسيار محبوب است. اين ميکروکنترلر داراي حافظه برنامه از نوع Flash و حافظه داده EEPROM داخلي است که امکان ذخيره‌سازي داده‌هاي پايدار را فراهم مي‌کند. قابليت برنامه‌ريزي مجدد حافظه فلش از طريق ابزارهاي ساده، يکي از مزيت‌هاي مهم آن است. داراي 13 پين ورودي/خروجي (I/O) قابل برنامه‌ريزي و تايمر داخلي است. از نظر اقتصادي و آموزشي، انتخاب مناسبي براي يادگيري و طراحي سيستم‌هاي تعبيه‌شده (Embedded) است.
---
**ويژگي‌هاي CPU با کارايي بالا از نوع RISC (مختص PIC16F84A):**
• تنها 35 دستور تک‌کلمه‌اي براي يادگيري
• تمام دستورات در يک سيکل اجرا مي‌شوند، به‌جز انشعاب‌هاي برنامه که دو سيکل نياز دارند
• سرعت عملکرد: از DC تا 20 مگاهرتز ورودي کلاک (معادل چرخه دستور200 نانوثانيه)
• داراي 1024 کلمه حافظه برنامه
• داراي 68 بايت حافظه RAM داده
• داراي 64 بايت حافظه EEPROM داده
• دستورات 14بيتي و داده‌ها 8بيتي
• داراي 15رجيستر سخت‌افزاري عملکرد ويژه
• پشته سخت‌افزاري با عمق 8سطح
• پشتيباني از حالت‌هاي آدرس‌دهي مستقيم، غيرمستقيم و نسبي
• چهار منبع وقفه:
- پين خارجي RB0/INT
- سرريز تايمر TMR0
- تغيير وضعيت روي پورت B پايه‌هاي 7 تا 4
- تکميل نوشتن روي EEPROM داده
Description
**5-line Description of PIC16F84A:**
The PIC16F84A is a microcontroller from Microchip’s PIC family, widely used in educational and small-scale embedded projects. It uses a RISC architecture and includes Flash program memory and internal EEPROM for non-volatile data storage. One of its advantages is the reprogrammable Flash memory, which allows easy updates. It features 13 programmable I/O pins and an internal timer. Due to its simplicity and cost-effectiveness, it is a great choice for learning embedded system design.
---
**High Performance RISC CPU Features (for PIC16F84A):**
• Only 35 single-word instructions to learn
• All instructions are single-cycle except for program branches, which are two-cycle
• Operating speed: DC - 20 MHz clock input, DC - 200 ns instruction cycle
• 1024 words of program memory
• 68 bytes of Data RAM
• 64 bytes of Data EEPROM
• 14-bit wide instruction words
• 8-bit wide data bytes
• 15 Special Function Hardware Registers
• Eight-level deep hardware stack
• Direct, indirect, and relative addressing modes
• Four interrupt sources:
- External RB0/INT pin
- TMR0 timer overflow
- PORTB<7:4> interrupt-on-change
- Data EEPROM write complete
|
