رله 2 آمپر

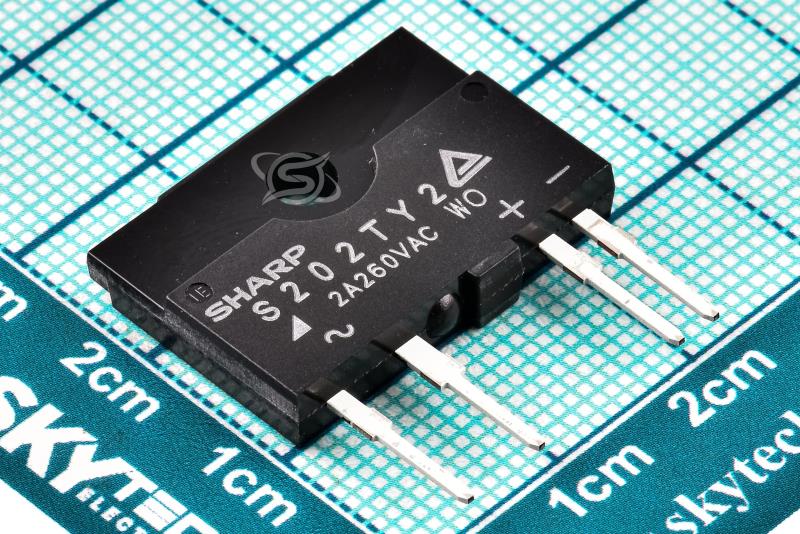

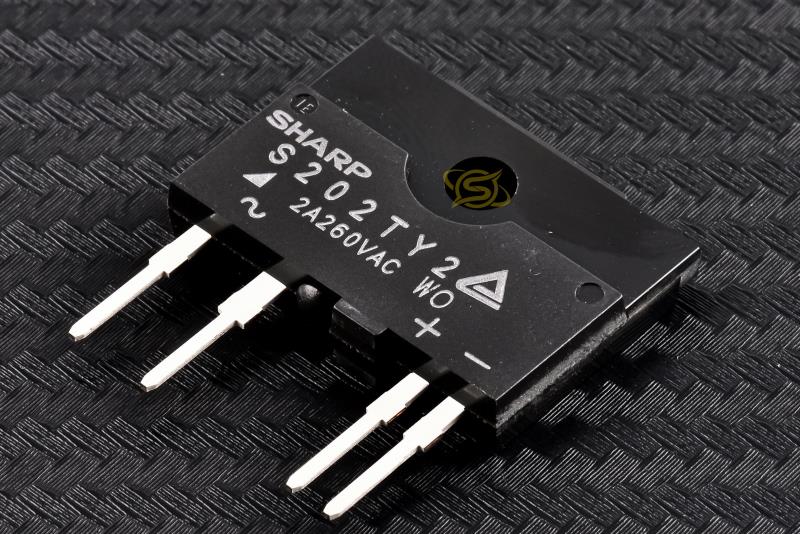

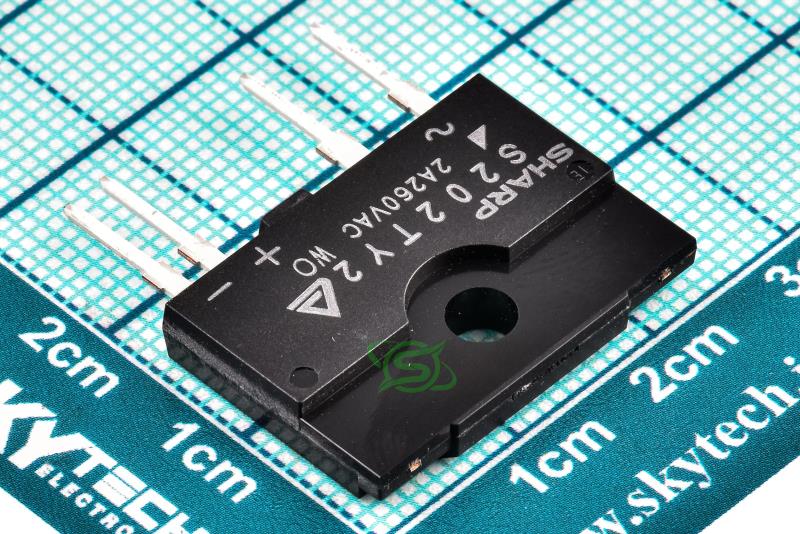

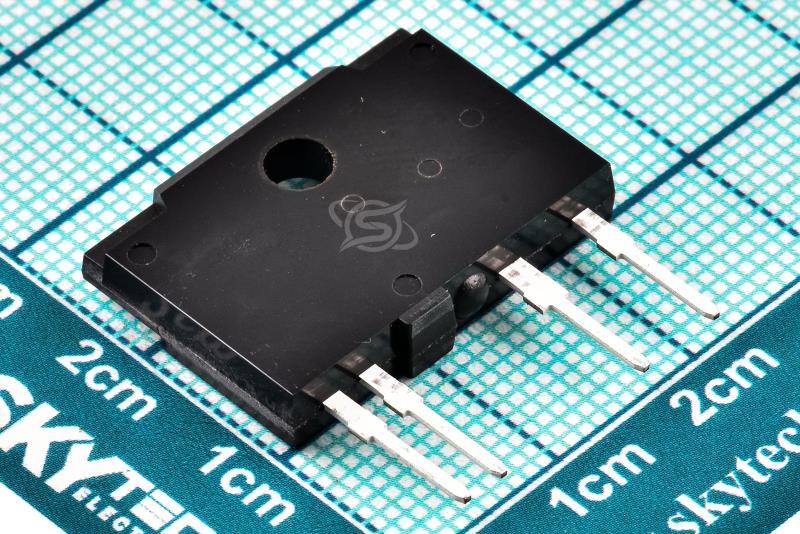

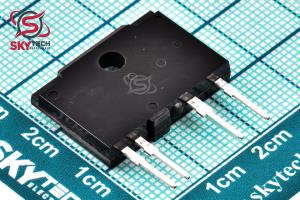

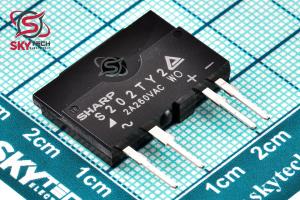

S202TY2
The circuit is SPST-NO (1 Form A) and the load current is 2A
کیفیت: ORIGINAL(distributor) پکیج: SIP-4
قیمت تک فروشی 2,036,718 ریال
قیمت عمده 1,945,718 ریال (10 به بالا)
قیمت ویژه 1,909,318 ریال (100 به بالا)
قیمت فوق العاده1,891,118 ریال (1000 به بالا)
 قیمت تک فروشی 2.382 تتر با تخفیف
10.5109.89.7
|
توضیحات
S202TY2 يک رله حالت جامد (SSR) است که توسط شرکت شارپ توليد شده است. اين قطعه الکترونيکي براي کنترل بارهاي AC ولتاژ بالا با استفاده از سيگنال‌هاي DC ولتاژ پايين طراحي شده است.
عملکرد:
S202TY2 از ترکيب يک ديود ساطع کننده مادون قرمز (IRED)، يک آشکارساز Phototriac و يک Triac خروجي اصلي تشکيل شده است.
هنگامي که يک سيگنال DC به ورودي اعمال مي‌شود، IRED نور مادون قرمز ساطع مي‌کند.
اين نور توسط آشکارساز Phototriac دريافت شده و Triac خروجي را فعال مي‌کند.
Triac فعال شده، جريان AC را به بار متصل شده منتقل مي‌کند.
با قطع سيگنال DC ورودي، Triac خاموش شده و جريان AC قطع مي‌شود.
ويژگي‌هاي کليدي:
جريان خروجي: حداکثر 2 آمپر
ولتاژ اوج تکراري حالت خاموش: 600 ولت
ولتاژ عايق بين ورودي و خروجي: 3.0 کيلوولت (Viso(rms))
بسته بندي: SIP-4 (بسته بندي 4 پين تک رديفه)
داراي ويژگي Zero crossing functionary (VOX : MAX. 35V)
داراي استاندارد UL508 و CSA 22.2 No.14
داراي سوراخ پيچ براي هيت سينک
کاربردها:
کنترل موتورها، فن‌ها، بخاري‌ها، سلونوئيدها و شيرها
کنترل توان در تجهيزات روشنايي و کنترل دما
به عنوان رابط جدا شده بين دستگاه‌هاي AC ولتاژ بالا و مدارهاي کنترل DC ولتاژ پايين.
Description
The S202TY2 is a solid state relay (SSR) manufactured by Sharp Corporation. This electronic component is designed to control high voltage AC loads using low voltage DC signals.
Function:
The S202TY2 is composed of an infrared emitting diode (IRED), a phototriac detector, and a main output triac.
When a DC signal is applied to the input, the IRED emits infrared light.
This light is received by the phototriac detector and activates the output triac.
The activated triac passes AC current to the connected load.
When the input DC signal is removed, the triac is turned off and the AC current is interrupted.
Key Features:
Output Current: Max. 2 Amps
Off-state Repetitive Peak Voltage: 600V
Insulation Voltage Between Input and Output: 3.0 kV (Viso(rms))
Package: SIP-4 (Single Row 4-Pin Package)
With Zero Crossing Functionary (VOX: MAX. 35V)
With UL508 and CSA 22.2 No.14 Standards
With Screw Holes for Heat Sink
Applications:
Control of Motors, Fans, Heaters, Solenoids and Valves
Power Control in Lighting and Temperature Control Equipment
As an Isolated Interface Between High Voltage AC Devices and Low Voltage DC Control Circuits.
|
