راه انداز LED

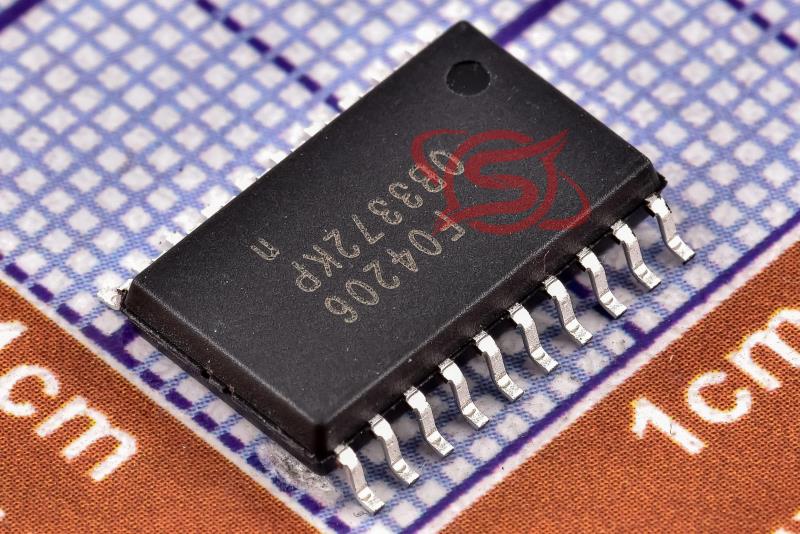

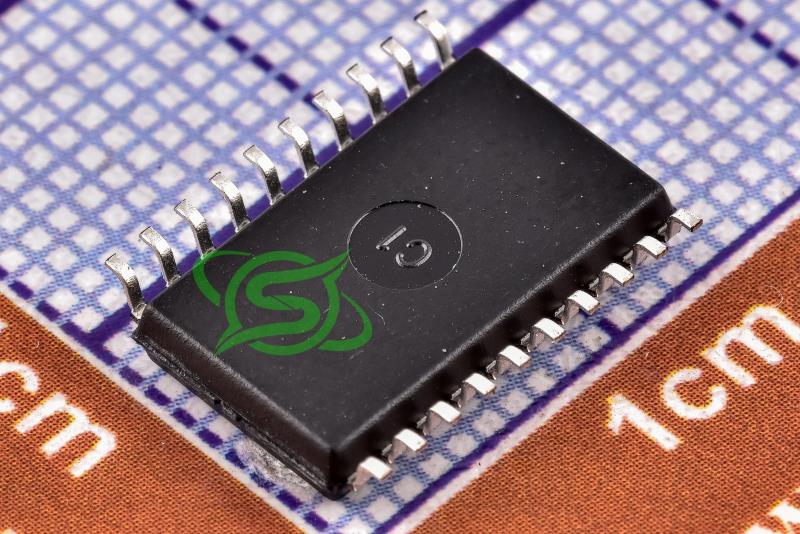

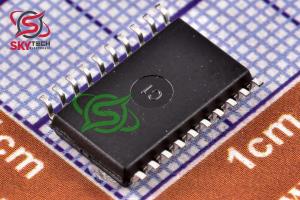

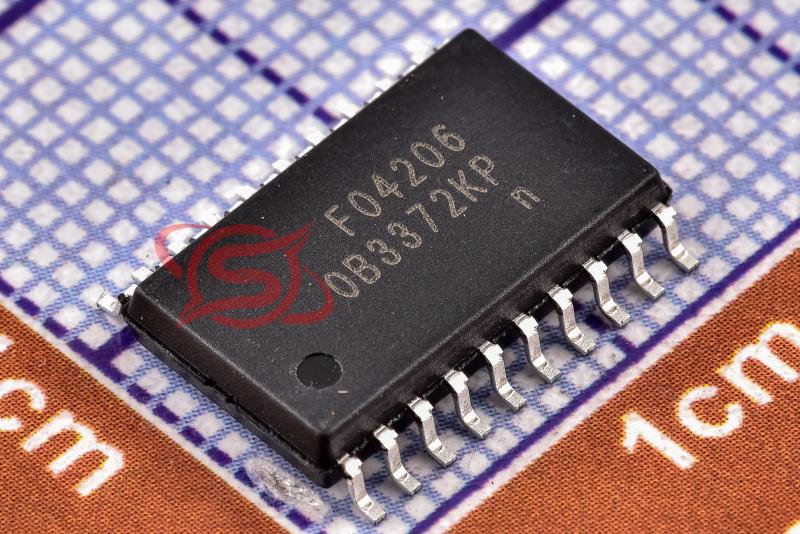

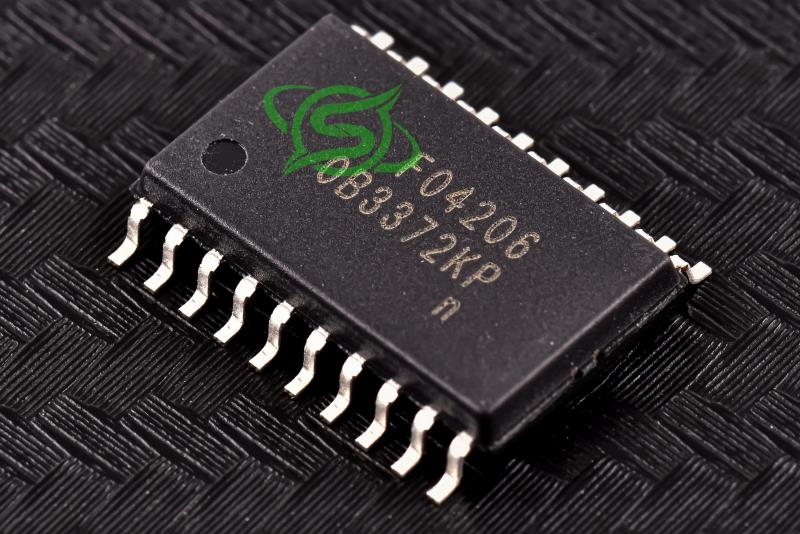

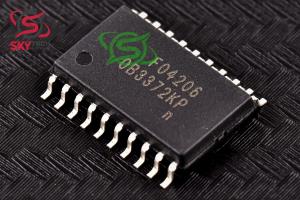

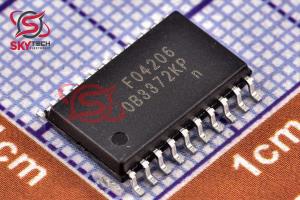

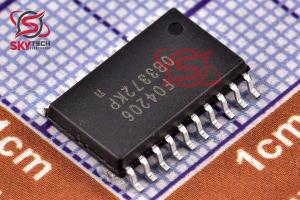

OB3372KP
LED Backlight Drive Controller Power Switch IC Chip
کیفیت: ORIGINAL(distributor) پکیج: SOP-20
قیمت تک فروشی 353,025 ریال
قیمت عمده 337,100 ریال (10 به بالا)
قیمت ویژه 330,730 ریال (100 به بالا)
قیمت فوق العاده327,545 ریال (1000 به بالا)
 قیمت تک فروشی 0.418 تتر با تخفیف
2.061.961.921.9
|
|
|
|
|
|
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
| حداقل دماي کاري |
-20 سانتيگراد |
|
| حداقل ولتاژ ورودي |
-0.3 ولت |
|
| حداکثر ولتاژ ورودي |
40 ولت |
|
توضیحات
OB3372 يک درايور LED با خروجي دوگانه با قدرت بالا است که براي کاربرد نور پس زمينه LED در اندازه بزرگ بهينه شده است. اين دو مبدل تقويت کننده مستقل را ادغام مي کند که يک راه حل نور پس زمينه LED با کارايي بالا و قابليت اطمينان بالا ارائه مي دهد.
اين شامل دو مبدل تقويت کننده است که در حالت فعلي کنترل PWM با فرکانس ثابت کار مي کنند. فرکانس عملکرد از 100 کيلوهرتز تا 600 کيلوهرتز با تنظيم يک مقاومت خارجي در پايه RT برنامه ريزي مي شود.
OB3372 را مي توان براي عمليات Master-Slave براي پشتيباني از برنامه هاي چند کاناله پيکربندي کرد. ولتاژ در مقاومت حسگر جريان LED به حدود 600 ميلي ولت تنظيم شده است تا اتلاف توان را کاهش داده و بازده را بهبود بخشد.
حالت کم نور PWM خارجي پشتيباني مي شود. سيگنال کاهش نور PWM به صورت خارجي از پين DIM تزريق مي شود.
Description
The OB3372 is a high power dual output LED driver optimized for large size LED backlighting application. It integrates two independent boost converters, providing a high performance and high reliability LED backlighting solution.
It incorporates two boost converters operating in current mode PWM control at fixed frequency. The operation frequency is programmed from 100 kHz to 600 kHz by setting an external resistor at RT pin.
The OB3372 can be configured for Master-Slave operation to support multi-channel applications. The voltage across LED current sense resistor is regulated to about 600mV to reduce power loss and improve efficiency.
The external PWM dimming mode is supported. The PWM dimming signal is injected externally from DIM pin.
|
