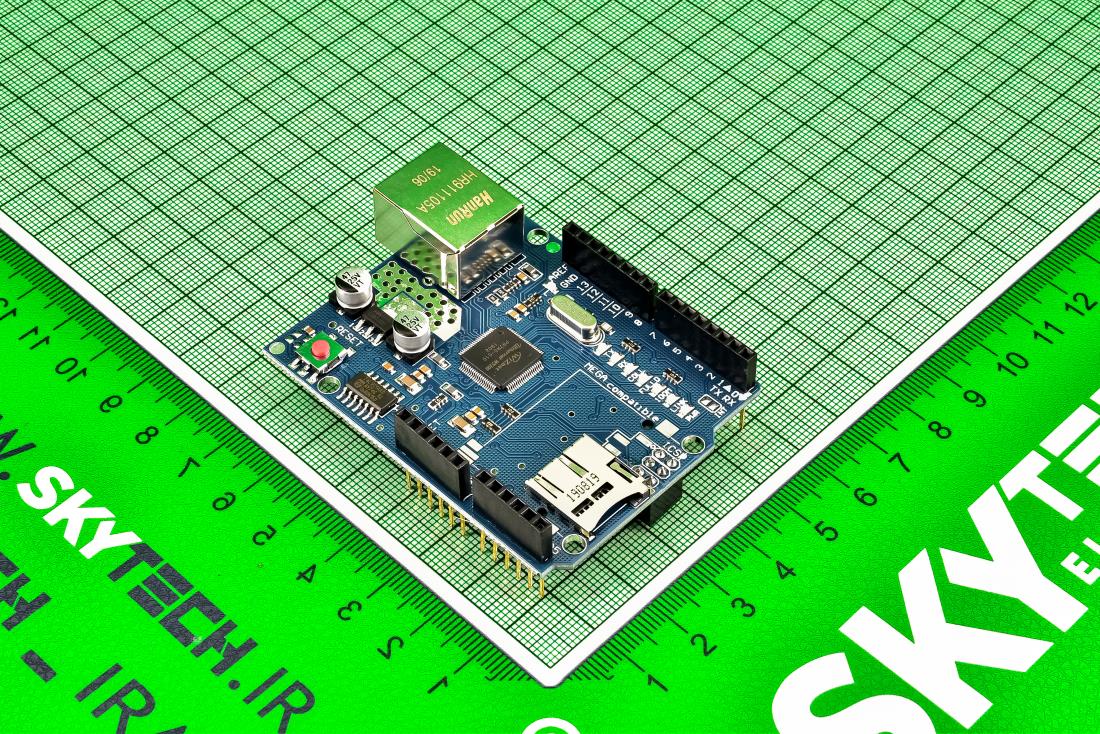

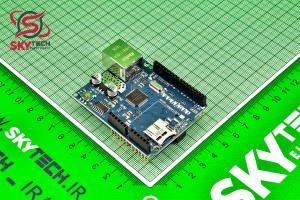

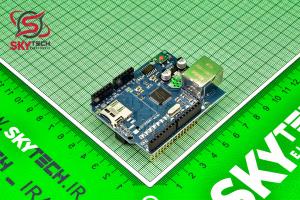

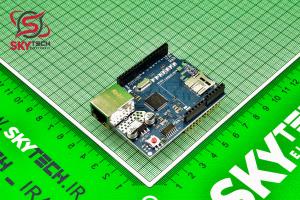

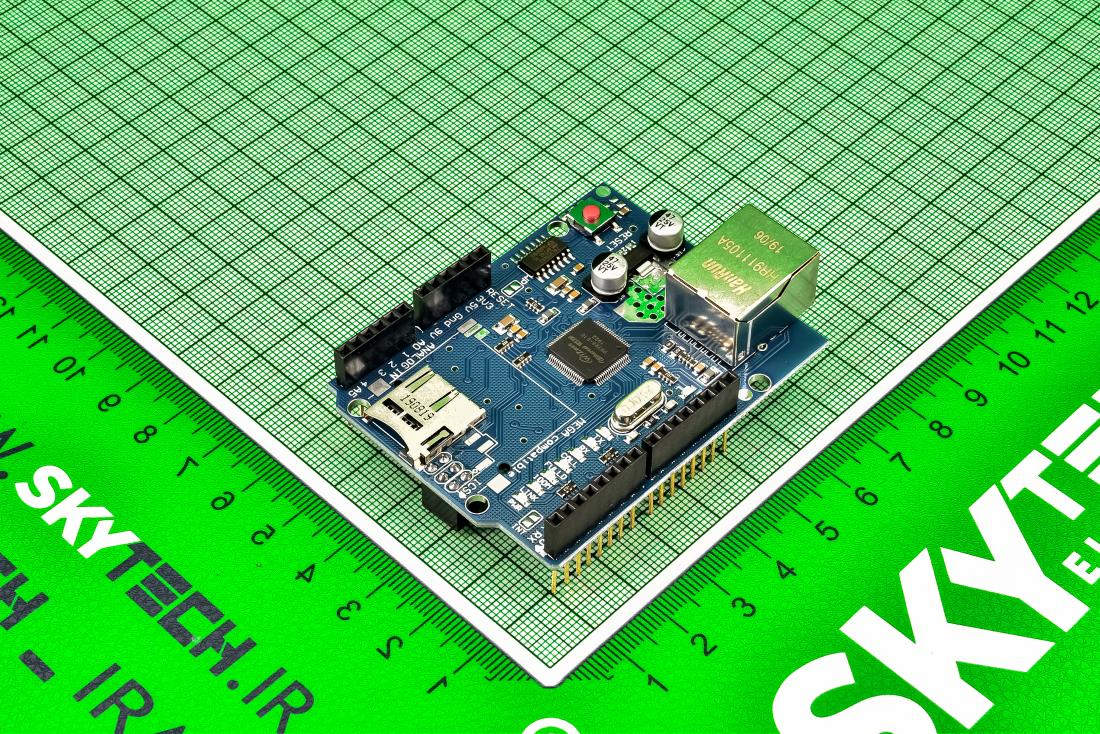

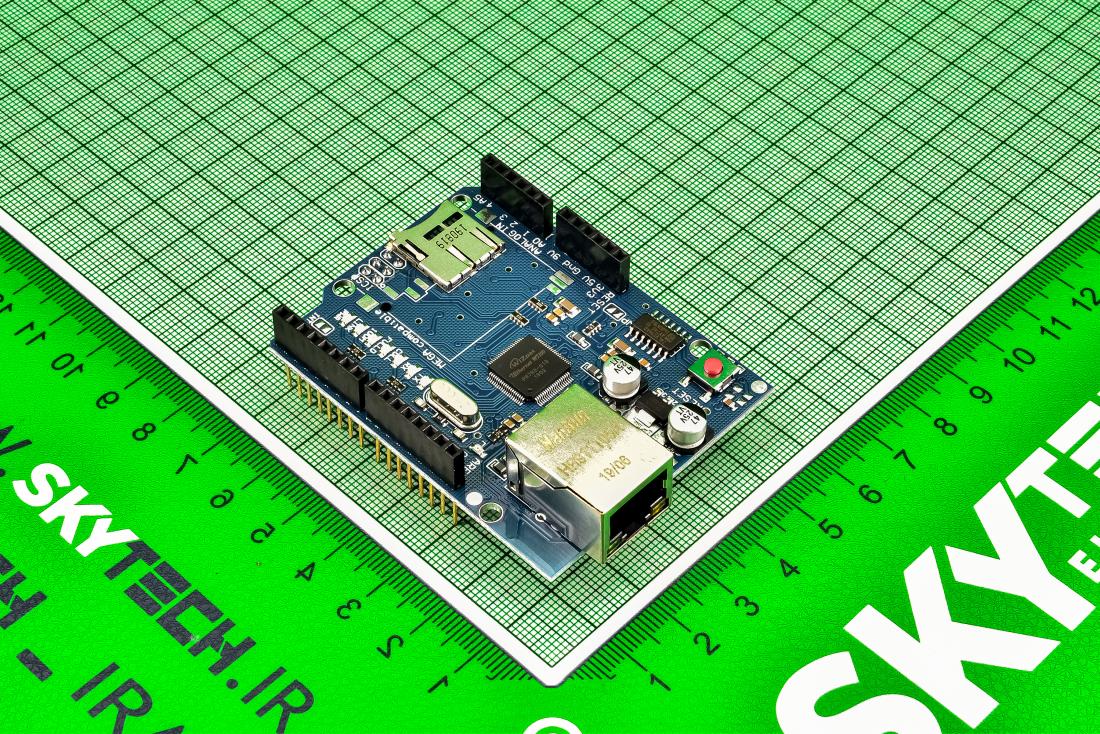

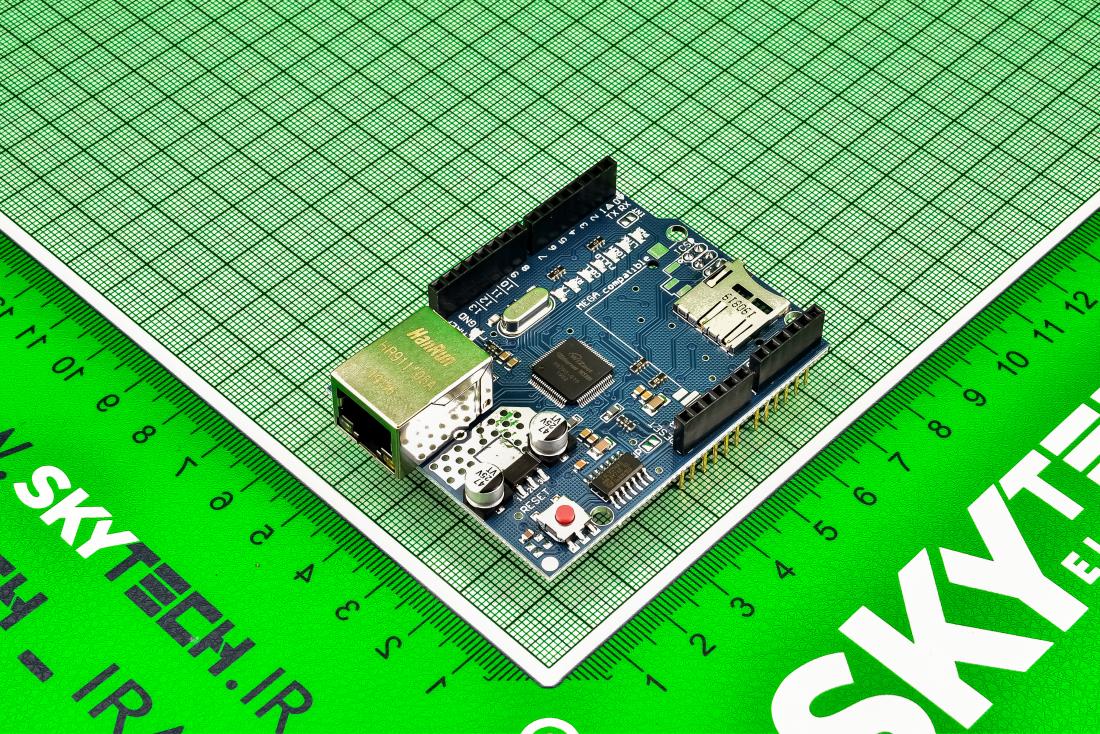

ARDUINO ETHERNET SHIELD W5100
اين شيلد جهت اتصال برد آردوينو شما به شبکه اينترنت ميباشد.تنها با وصل کردن ماژول به برد آردوينو و اتصال به شبکه توسط يک کابل اترنت استاندارد RJ45 و بکارگيري چند دستور ساده در کامپايلر آردوينو مي توانيد جهان پيرامون خود را از طريق اينترنت کنترل کنيد.
کیفیت: ORIGINAL(distributor) پکیج: Module
قیمت تک فروشی 6,665,741 ریال
قیمت عمده 6,281,007 ریال (10 به بالا)
قیمت ویژه 6,165,587 ریال (100 به بالا)
قیمت فوق العاده6,107,877 ریال (1000 به بالا)
قیمت تک فروشی 8.963 تتر با تخفیف
47.5244.5543.6643.21
|
توضیحات
اين شيلد جهت اتصال برد آردوينو شما به شبکه اينترنت ميباشد.تنها با وصل کردن ماژول به برد آردوينو و اتصال به شبکه توسط يک کابل اترنت استاندارد RJ45 و بکارگيري چند دستور ساده در کامپايلر آردوينو مي توانيد جهان پيرامون خود را از طريق اينترنت کنترل کنيد.اين شيلد با استفاده ازچيپ Wiznet W5100 اينترنت را به آردوينو به ارمغان مي آورد.Wiznet W5100 يک شبکه (IP) با امکان TCP و UDP فراهم مي کند. از چهار اتصال همزمان سوکت پشتيباني مي کند. با استفاده از کتابخانه Ethernet مي توانيد برنامه اتصال به اينترنت را از طريق شيلد بنويسيد. اين برد داراي شکاف SD-card است که مي تواند براي ذخيره فايل ها براي سرو کردن در شبکه مورد استفاده قرار گيرد. اين شيلد همچنين داراي يک کنترلر ريست براي اطمينان از اينکه ماژول در هنگام روشن شدن به درستي ريست شده است مي باشد .نسخه هاي قديمي اين شيلد فاقد سازگاري با بردهاي مگا بوده و نياز به ريست دستي بعد از روشن شدن مي باشند.
نحوه اي ارتباط با آردينو
آرديونو با W5100 و SD card با استفاده از گذرگاه SPI ارتباط برقرار مي کند.( از طريق هدر ICSP) .با پين ديجيتال 11، 12 و 13 روي Duemilanove و پين 50،51 و 52 روي مگا. بر روي هر دو برد پين 10 براي انتخاب W5100 و پين 4 براي SD card استفاده شده است. توجه داشته باشد که گذرگاه SPI بين W5100 و SD card به اشتراک گذاشته مي شود و فقط يکي مي تواند در يک زمان فعال باشد.
اين شيلد داراي تعدادي LED هشدار بصورت زير است:
PWR نشان مي دهد که برد و شيلد به منبع تغذيه متصلند.
LINK وجو يک لينک شبکه را نشان مي دهد و وقتي شيلد ديتا مي فرستد يا دريافت مي کند چشمک مي زند.
FULLD نشان مي دهد که اتصال شبکه دو رشته اي کامل است.
100M نشان دهنده ي حضور يک اتصال شبکه 100Mb/s ( درمقابل 10Mb/s ).
RX وقتي شيلد ديتا دريافت مي کند چشمک مي زند.
TX وقتي شيلد ديتا ارسال مي کند چشمک مي زند.
COLL وقتي collision در شبکه شناسايي شود چشمک مي زند.
ويژگي ها:
ولتاژ تغذيه: 5 ولت که از برد آردوينو دريافت مي کند
نرخ اطلاعات اترنت: 10/100Mbps
تبادل اطلاعات با برد آردوينو از طريق پروتکل SPI
داراي شکاف کارت حافظه SD-card
کانکتور استاندارد Rj45 (شبکه LAN)
7 نشانگر ال اي دي
کاربرد:
سيستم هاي هوشمند
کنترل و مانيتورينگ
سيستم هاي امنيتي
خانه هاي هوشمند
و...
Description
Overview:
The Arduino Ethernet Shield connects your Arduino to the internet in mere minutes. Just plug this module onto your Arduino board, connect it to your network with an RJ45 cable (not included) and follow a few simple instructions to start controlling your world through the internet. As always with Arduino, every element of the platform – hardware, software and documentation – is freely available and open-source. This means you can learn exactly how it is made and use its design as the starting point for your own circuits. Hundreds of thousands of Arduino boards are already fueling people creativity all over the world, everyday. Join us now, Arduino is you!
Requires an Arduino board (not included)
Operating voltage 5V (supplied from the Arduino Board)
Ethernet Controller: W5100 with internal 16K buffer
Connection speed: 10/100Mb
Connection with Arduino on SPI port
Description:
The Arduino Ethernet Shield allows an Arduino board to connect to the internet. It is based on the Wiznet W5100 ethernet chip (datasheet). The Wiznet W5100 provides a network (IP) stack capable of both TCP and UDP. It supports up to four simultaneous socket connections. Use the Ethernet library to write sketches which connect to the internet using the shield. The ethernet shield connects to an Arduino board using long wire-wrap headers which extend through the shield. This keeps the pin layout intact and allows another shield to be stacked on top.
The most recent revision of the board exposes the 1.0 pinout on rev 3 of the Arduino UNO board.
There is an onboard micro-SD card slot, which can be used to store files for serving over the network. It is compatible with all the Arduino/Genuino boards. The on-board micro SD card reader is accessible through the SD Library. When working with this library, SS is on Pin 4. The original revision of the shield contained a full-size SD card slot; this is not supported.
The shield contains a number of informational LEDs:
PWR: indicates that the board and shield are powered
LINK: indicates the presence of a network link and flashes when the shield transmits or receives data
FULLD: indicates that the network connection is full duplex
100M: indicates the presence of a 100 Mb/s network connection (as opposed to 10 Mb/s)
RX: flashes when the shield receives data
TX: flashes when the shield sends data
COLL: flashes when network collisions are detected
The solder jumper marked "INT" can be connected to allow the Arduino board to receive interrupt-driven notification of events from the W5100, but this is not supported by the Ethernet library. The jumper connects the INT pin of the W5100 to digital pin 2 of the Arduino.
|
