راه انداز LED

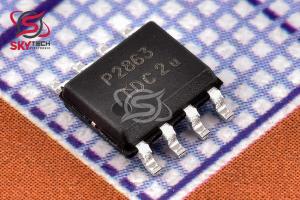

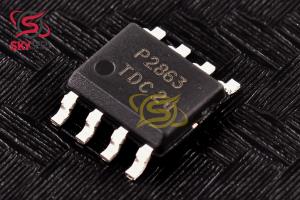

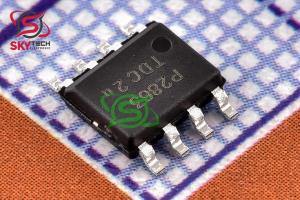

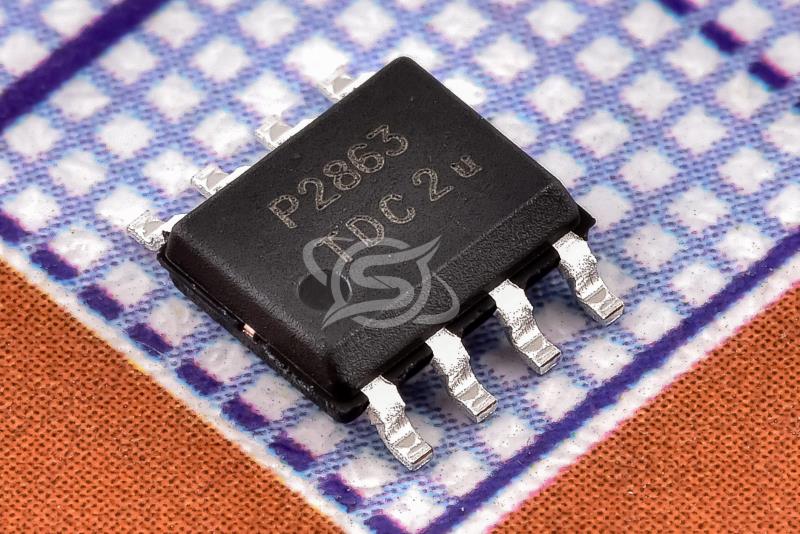

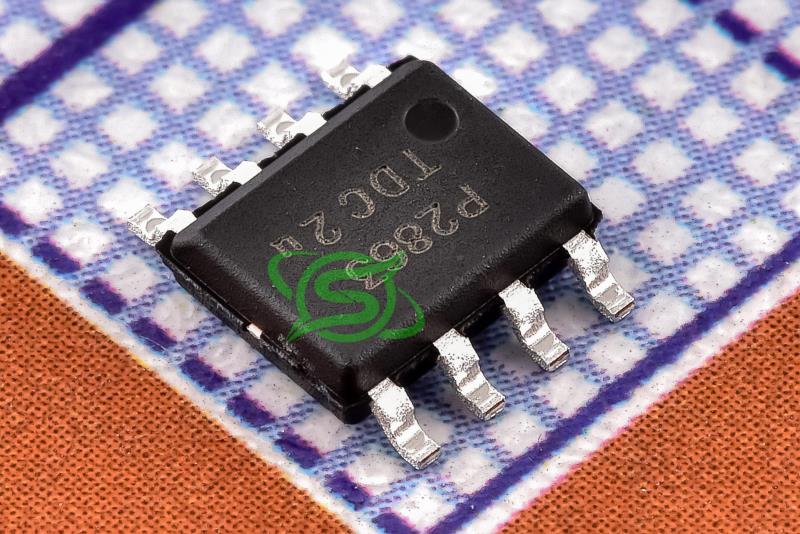

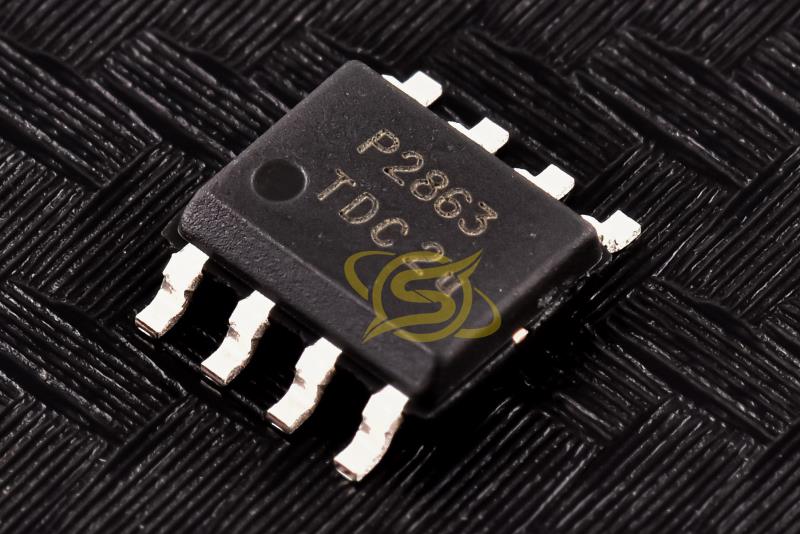

PAM2863ECR
2A LED DRIVER WITH INTERNAL SWITCH

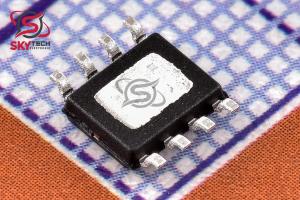

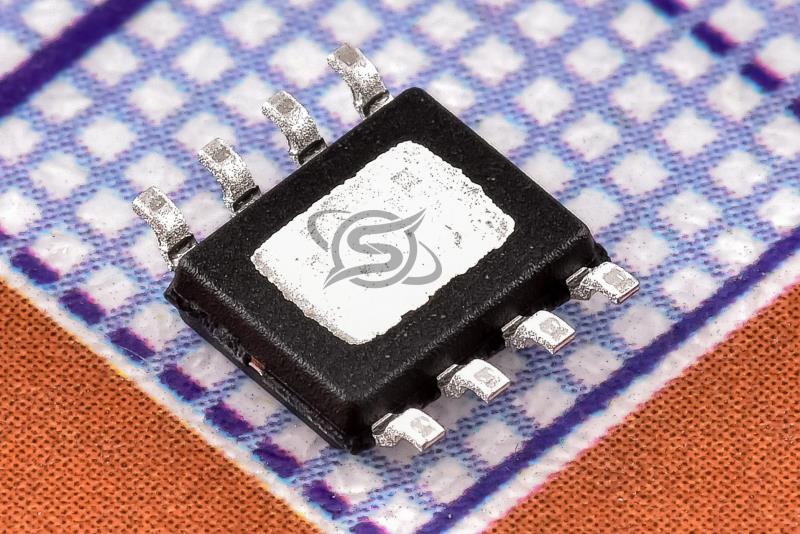

کیفیت: ORIGINAL(distributor) پکیج: SO-8-EP
قیمت تک فروشی 713,459 ریال
قیمت عمده 679,675 ریال (10 به بالا)
قیمت ویژه 666,162 ریال (100 به بالا)
قیمت فوق العاده659,405 ریال (1000 به بالا)
 قیمت تک فروشی 0.825 تتر با تخفیف
3.673.53.433.4
|
|
|
|
|
|
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداقل ولتاژ ورودي |
-0.3 ولت |
|
| حداکثر ولتاژ ورودي |
40 ولت |
|
توضیحات
DIODES™ PAM2863 يک مبدل کاهنده القايي حالت پيوسته است که براي هدايت LEDهاي متصل به سري تک يا چندگانه به طور موثر از منبع ولتاژ بالاتر از ولتاژ LED طراحي شده است. اين دستگاه از يک منبع ورودي بين 4.5 ولت و 40 ولت کار مي کند و جريان خروجي قابل تنظيم خارجي تا 2 آمپر را فراهم مي کند.
بسته به ولتاژ منبع تغذيه و اجزاي خارجي، اين مي تواند تا 30 وات توان خروجي را تامين کند. PAM2863 شامل سوئيچ خروجي و يک مدار سنجش جريان خروجي بالا است که از يک مقاومت خارجي براي تنظيم ميانگين اسمي جريان خروجي استفاده مي کند. جريان خروجي را مي توان با اعمال يک سيگنال کنترل خارجي به پين ??VSET زير مقدار تنظيم شده تنظيم کرد.
پايه VSET يک ولتاژ DC يا يک شکل موج PWM را مي پذيرد. زمان شروع نرم را مي توان با استفاده از يک خازن خارجي از پايه VSET به زمين افزايش داد. اعمال ولتاژ 0.2 ولت يا کمتر به پين ??VSET، خروجي را خاموش مي کند و دستگاه را به حالت آماده به کار جريان پايين تبديل مي کند.
Description
The DIODES™ PAM2863 is a continuous mode inductive step-down converter, designed for driving single or multiple series connected LEDs efficiently from a voltage source higher than the LED voltage. The device operates from an input supply between 4.5V and 40V and provides an externally adjustable output current of up to 2A.
Depending upon supply voltage and external components, this can provide up to 30 watts of output power. The PAM2863 includes the output switch and a high-side output current sensing circuit, which uses an external resistor to set the nominal average output current. Output current can be adjusted below the set value, by applying an external control signal to the VSET pin.
The VSET pin will accept either a DC voltage or a PWM waveform. The soft-start time can be increased using an external capacitor from the VSET pin to ground. Applying a voltage of 0.2V or lower to the VSET pin turns the output off and switches the device into a low current standby state
|
