توضیحات
ميکروکنترلر ATmega329P/3290P يک ميکروکنترلر8 بيتي با معماري RISC پيشرفته از خانواده AVR است که توانايي اجراي تا 20 MIPS در فرکانس 20MHz را دارد. اين ميکروکنترلر داراي حافظه فلش 32 کيلوبايتي قابل برنامه‌ريزي در سيستم، EEPROM با ظرفيت 1 کيلوبايت و SRAM داخلي 2 کيلوبايت مي‌باشد. از ديگر امکانات آن مي‌توان به رابط JTAG با قابليت ديباگ، رابط‌هاي USART، SPI، و رابط سريال جهاني (USI)، چهار تايمر، مبدل آنالوگ به ديجيتال 10 بيتي با 8 کانال، و درايور LCD با پشتيباني از 25×4 يا 40×4 سگمنت اشاره کرد. همچنين داراي پنج حالت خواب (Sleep) جهت صرفه‌جويي در مصرف انرژي و مصرف بسيار پايين در حالت‌هاي Power-down (40 نانوآمپر) و Power-save مي‌باشد. اين تراشه در بسته‌هاي TQFP و QFN/MLF با 54 يا 69 خط I/O قابل برنامه‌ريزي عرضه مي‌شود و محدوده دماي کاري آن از 40- تا 85 درجه سانتي‌گراد را پوشش مي‌دهد.
Description

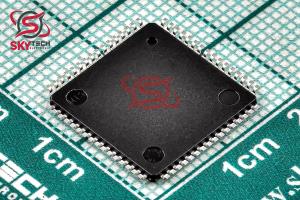

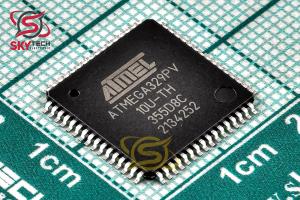

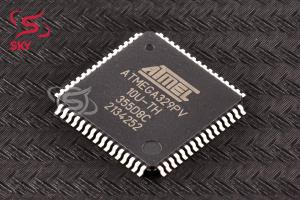

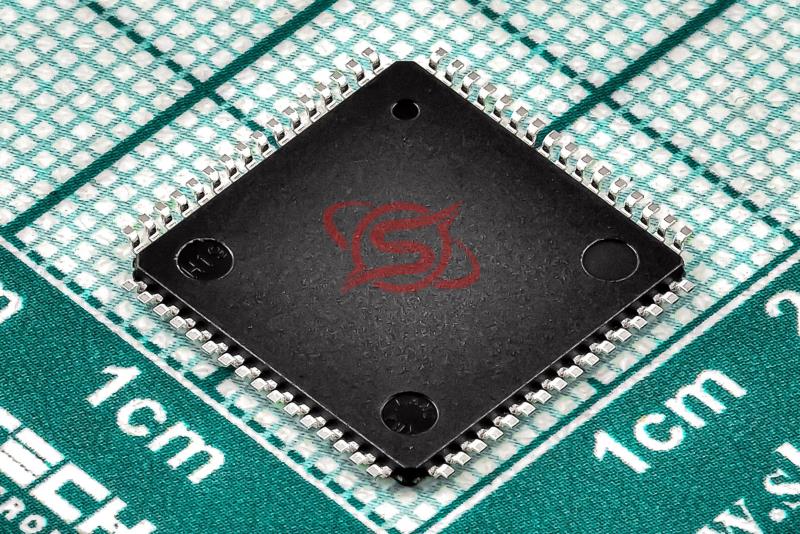

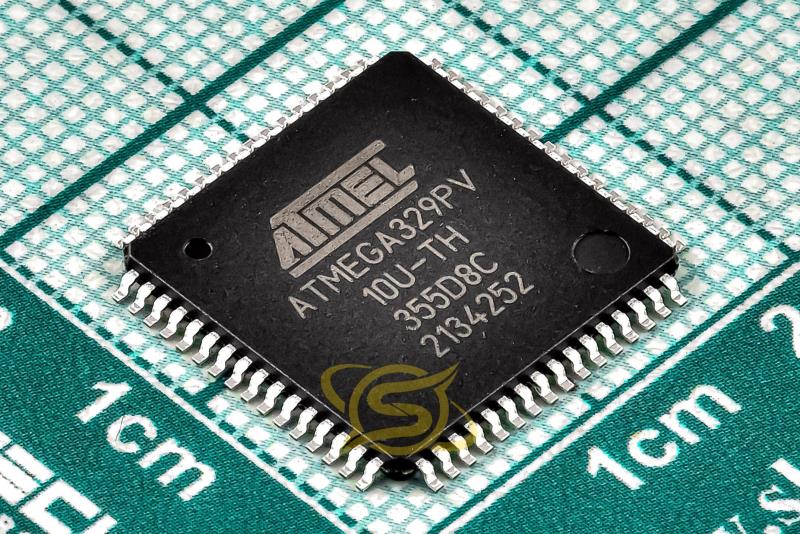

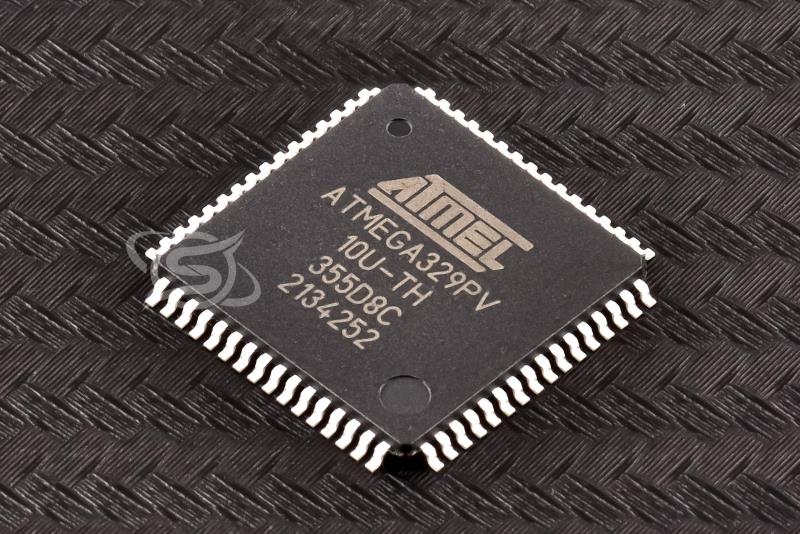

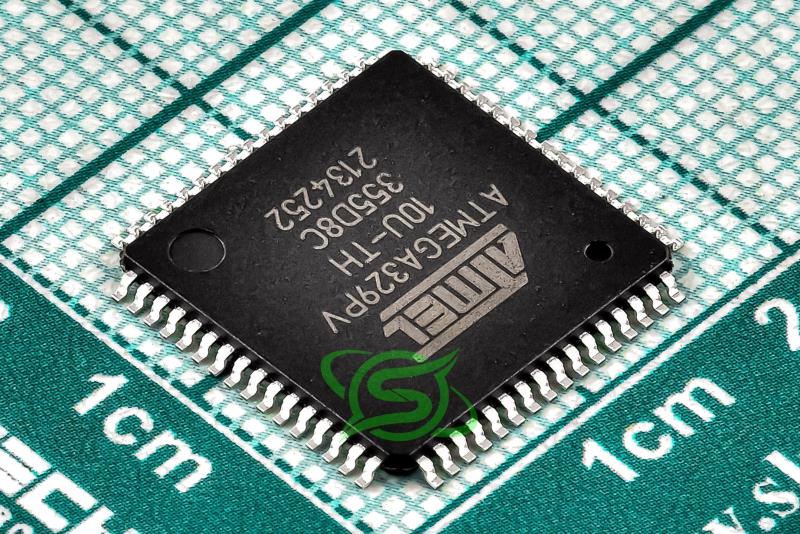

The ATmega329P/3290P is a high-performance 8-bit microcontroller from Atmel is AVR family, based on an advanced RISC architecture capable of achieving up to 20 MIPS at 20MHz. It includes 32KB in-system self-programmable Flash memory, 1KB EEPROM, and 2KB of internal SRAM. Key features include a JTAG interface with full debug and programming support, interfaces like USART, SPI, and Universal Serial Interface (USI), four timers (including an RTC), an 8-channel 10-bit ADC, and an LCD driver supporting 4×25 (329P) or 4×40 (3290P) segment displays. It supports five sleep modes to optimize power consumption, with ultra-low power usage: 420?A at 1MHz (active mode), 40nA in power-down mode. Available in 64/100-lead TQFP or QFN/MLF packages with up to 69 programmable I/O lines, it operates within a temperature range of -40°C to +85°C.
|
