ماژول رله

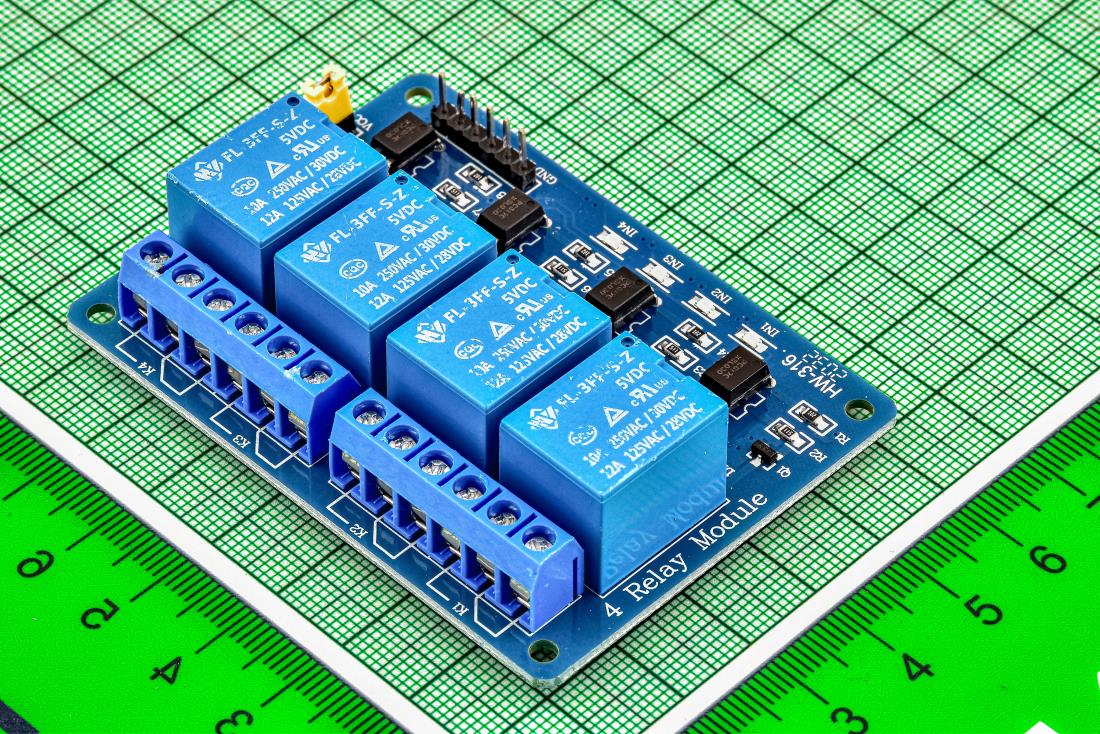

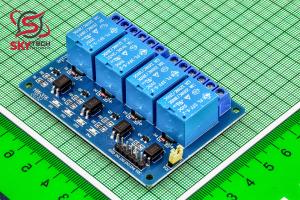

4CHANNEL 5V RELAY MODULE
Low Level 5V 4-channel relay interface board, and each channel needsa15-20mA driver current
کیفیت: ORIGINAL(distributor) پکیج: MODULE
قیمت تک فروشی 2,713,280 ریال
قیمت عمده 2,643,600 ریال (10 به بالا)
قیمت ویژه 2,615,728 ریال (100 به بالا)
قیمت فوق العاده2,601,792 ریال (1000 به بالا)
 قیمت تک فروشی 2.915 تتر با تخفیف
7.046.76.576.5
|
توضیحات
ماژول رله 4 کاناله LOW Level با قابليت کار با ولتاژ تغذيه 5 يا 12 ولت DC طراحي شده و هر کانال آن به جريان درايو 15 تا 20 ميليآمپر نياز دارد. اين ماژول قادر است بارهايي تا 10 آمپر را تحت ولتاژ 250 ولت AC يا 30 ولت DC کنترل کند و از ايزولاسيون اپتوکوپلري براي افزايش مقاومت در برابر نويز و تداخل برخوردار است. در اين ماژول، با دريافت سيگنال سطح پايين (LOW)، رله غيرفعال شده و چراغ نشانگر روشن ميشود. ابعاد برد 73×54×19.5 ميليمتر است و داراي سوراخهاي نصب با قطر 3.1 ميليمتر در اطراف برد ميباشد. اين برد بهصورت مستقيم با ميکروکنترلرهايي مانند AVR، PIC، ARM، DSP، MSP430 و ساير مدارهاي منطقي TTL قابل کنترل است.
Description
The 4-channel LOW-level relay module operates at 5V or 12V DC, with each channel requiring a 15–20 mA drive current. It supports loads up to 10A at 250V AC or 30V DC and includes optocoupler isolation for enhanced noise immunity. When the input signal is LOW, the relay turns off and the indicator LED turns on. The board measures 73×54×19.5 mm and features mounting holes with a 3.1 mm diameter. It has a standard interface and can be directly controlled by microcontrollers such as AVR, PIC, ARM, DSP, MSP430, and TTL logic devices.
|
| موضوع | نوع فایل | |
| 4CHANNEL 5V RELAY MODULE ديتاشيت | PDF |
دانلود فایل
|
