راه انداز LED

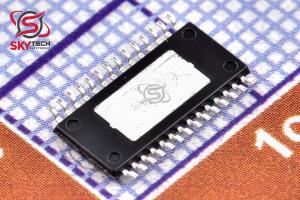

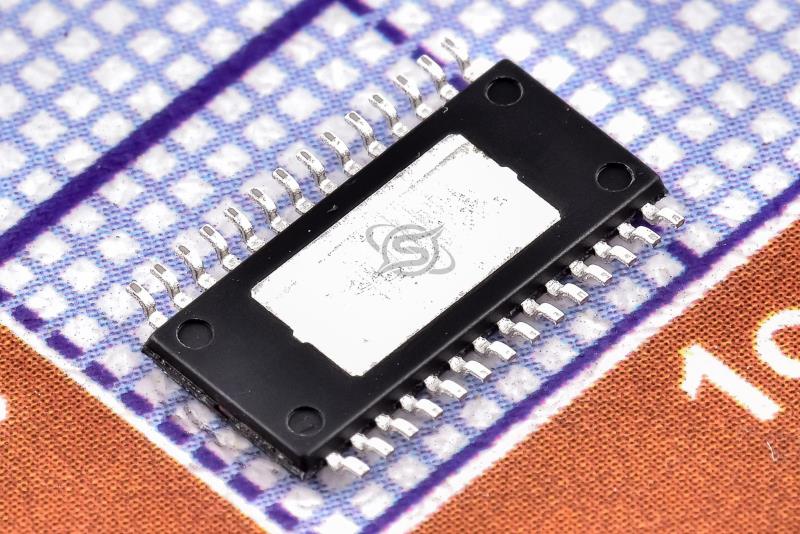

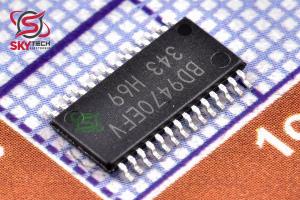

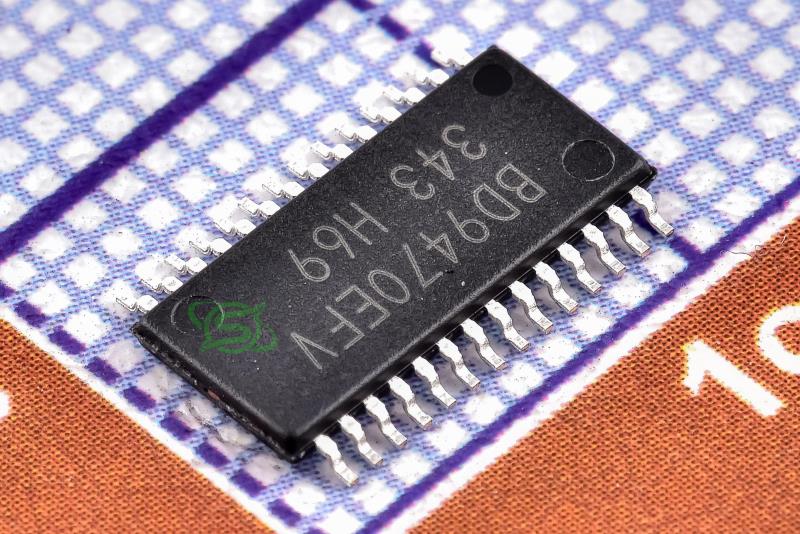

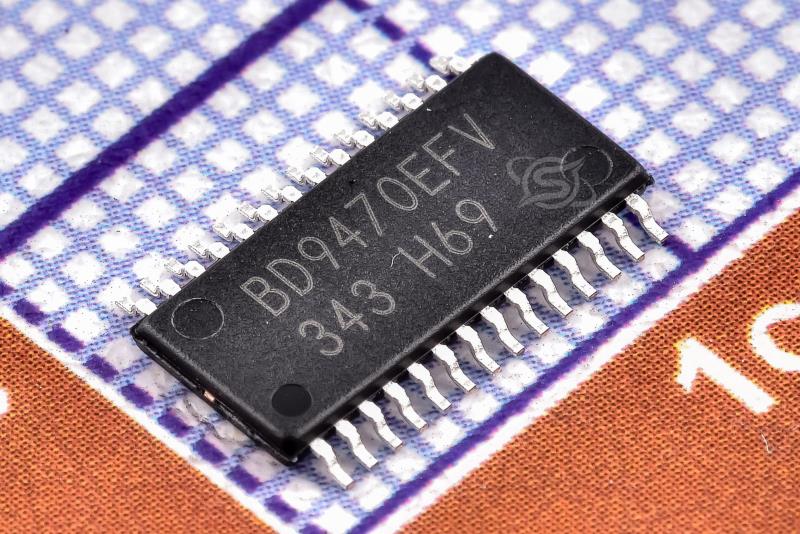

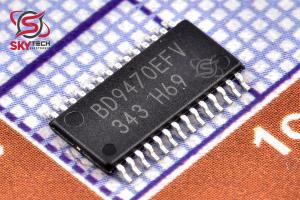

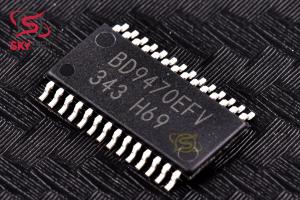

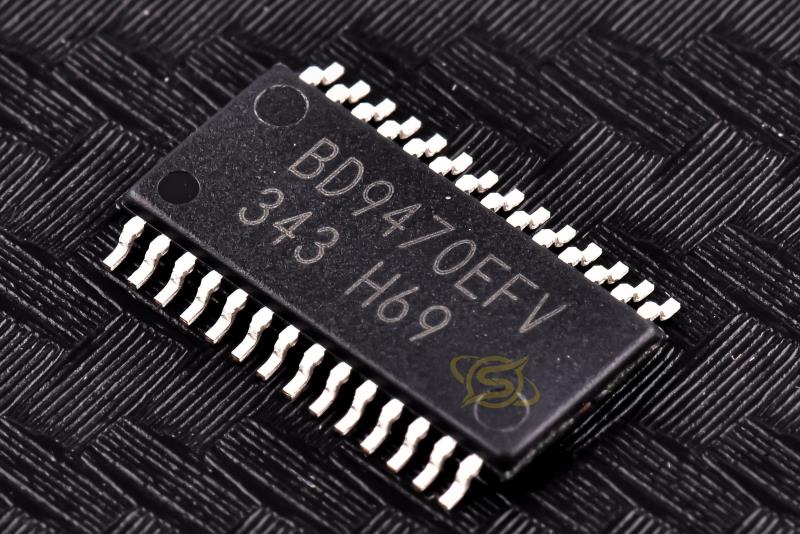

BD9470EFV-E2
White LED driver for medium sized and large sized LCD back light
کیفیت: ORIGINAL(distributor) پکیج: HTSSOP-28
قیمت تک فروشی 3,508,800 ریال
قیمت عمده 3,345,000 ریال (10 به بالا)
قیمت ویژه 3,279,480 ریال (100 به بالا)
قیمت فوق العاده3,246,720 ریال (1000 به بالا)
 قیمت تک فروشی 4.154 تتر با تخفیف
18.91817.6417.46
|
|
|
|
|
|
|
| حداکثر دماي کاري |
+85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداقل ولتاژ ورودي |
-0.3 ولت |
|
| حداکثر ولتاژ ورودي |
36 ولت |
|
توضیحات
مدارهاي BD9470AEFV و BD9470AFM درايورهاي LED با بازدهي بالا هستند که براي صفحات نمايش LCD با اندازه بزرگ طراحي شده‌اند. اين مدارها شامل مبدل DC-DC داخلي براي تأمين ولتاژ مناسب جهت منبع نور هستند.
همچنين داراي مجموعه‌اي از مدارهاي حفاظتي براي شرايط غيرعادي مانند حفاظت در برابر افزايش ولتاژ (OVP)، محدودسازي جريان (OCP)، حفاظت در برابر اتصال کوتاه (SCP) و تشخيص باز بودن رشته LED هستند.
اين ويژگي‌ها باعث مي‌شود که اين مدارها مناسب شرايط ولتاژ خروجي بالا و بارهاي سنگين باشند.
ويژگي‌ها:
- درايور جريان ثابت 6 کاناله براي LED
- جريان خروجي حداکثر 250 ميلي‌آمپر براي هر کانال
- امکان مدولاسيون روشنايي (PWM) به‌صورت جداگانه براي هر LED
- دقت جريان LED تا ±2? (در جريان 130mA)
- تنظيم خودکار ولتاژ فيدبک نسبت به جريان LED
- مدار راه‌اندازي مستقل از سيگنال PWM
- حفظ ولتاژ خروجي و ولتاژ فيدبک در حالت PWM = 0%
- تثبيت جريان LED در هنگام عمليات اسکن
- مدار تخليه ولتاژ خروجي هنگام خاموش شدن
- حفاظت داخلي در برابر باز بودن يا اتصال کوتاه LED
- شناسايي جداگانه خرابي و خاموش کردن مستقل هر LED
- قابليت تنظيم آستانه حفاظت اتصال کوتاه LED
- حفاظت از LED مستقل از PWM
- حفاظت در برابر افزايش ولتاژ خروجي (OVP) و کاهش ولتاژ (SCP)
- داراي مدار تشخيص خطا
- حفاظت داخلي در برابر اتصال کوتاه پين تنظيم جريان (ISET)
Description
BD9470AEFV and BD9470AFM are high-efficiency LED drivers designed for large-size LCDs. They integrate a DC-DC converter that supplies appropriate voltage for the light source.
These devices also include protection features such as OVP (over-voltage protection), OCP (over-current protection), SCP (short-circuit protection), and open LED string detection, making them suitable for high-output voltage and heavy load conditions.
Features:
- 6-channel constant current LED driver
- Maximum LED output current: 250 mA per channel
- Individual PWM dimming modulation for each LED
- ±2% LED current accuracy (at 130 mA)
- Built-in automatic feedback voltage adjustment based on LED current
- Independent start-up circuit not affected by PWM signal
- Maintains VOUT and feedback voltage when PWM = Low (0%)
- LED current stabilization during scanning
- Built-in VOUT discharge circuit during shutdown
- Built-in LED protection (OPEN/SHORT detection)
- Individual open/short detection and LED shutdown
- Adjustable LED short-circuit protection threshold
- PWM-independent LED protection
- VOUT over-voltage (OVP) and reduced-voltage (SCP) protection
- Built-in fault indication function
- Built-in short-circuit protection on ISET pin
|
