توضیحات
STPM01 براي اندازه گيري موثر انرژي فعال، راکتيو و ظاهري در يک سيستم خط برق با استفاده از سيم پيچ Rogowski، ترانسفورماتور جريان و سنسورهاي شنت طراحي شده است. اين دستگاه را مي توان به عنوان انرژي سنج تک تراشه اي تک فاز يا اندازه گيري محيطي در انرژي سنج تک فاز يا 3 فاز مبتني بر ميکروکنترلر پياده سازي کرد. STPM01 اساساً از دو بخش تشکيل شده است: بخش آنالوگ و بخش ديجيتال. اولي توسط پيش تقويت‌کننده و بلوک‌هاي مبدل A/D مرتبه اول، مرجع ولتاژ شکاف باند، تنظيم‌کننده ولتاژ پايين، دومي توسط کنترل سيستم، نوسان‌ساز، DSP سيمي سخت و رابط SPI تشکيل شده است. همچنين يک بلوک OTP وجود دارد که از طريق SPI با استفاده از يک مجموعه دستوري اختصاصي کنترل مي شود. بيت هاي پيکربندي شده براي آزمايش، پيکربندي و هدف کاليبراسيون استفاده مي شوند.
Description

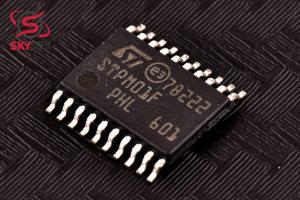

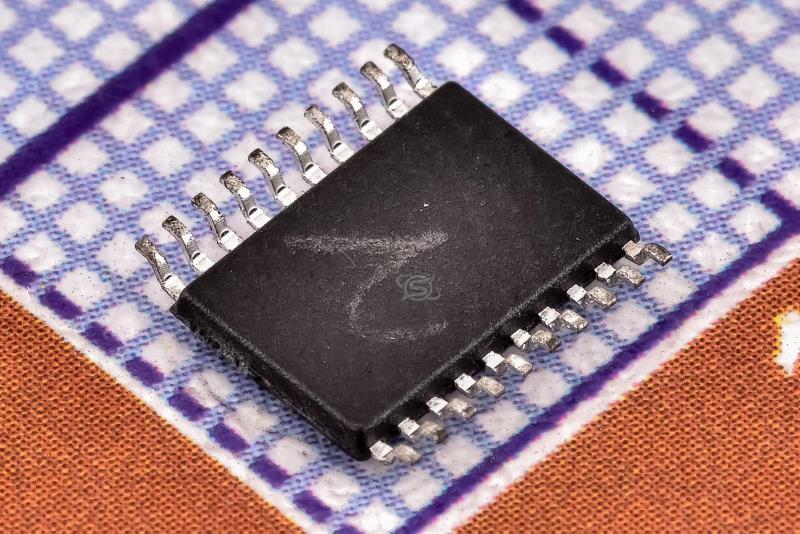

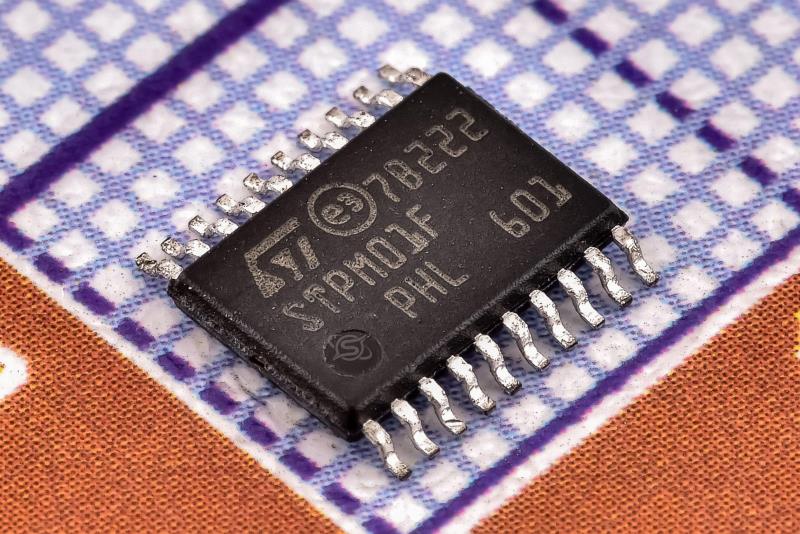

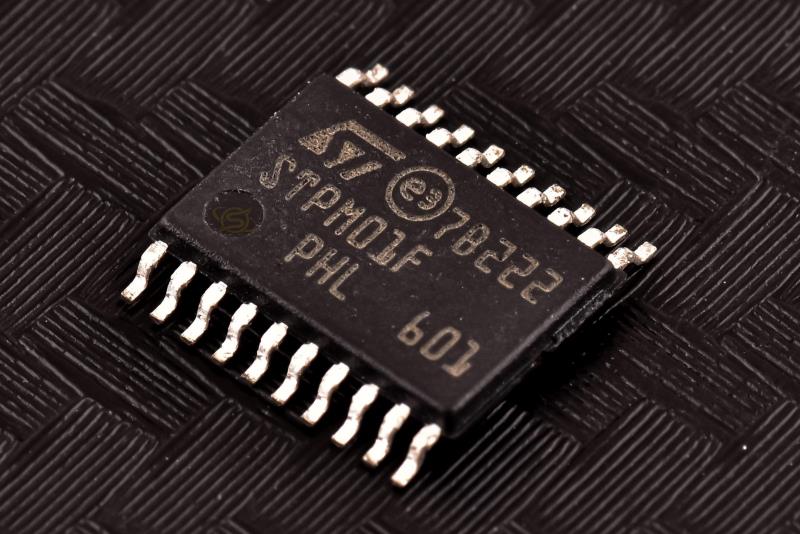

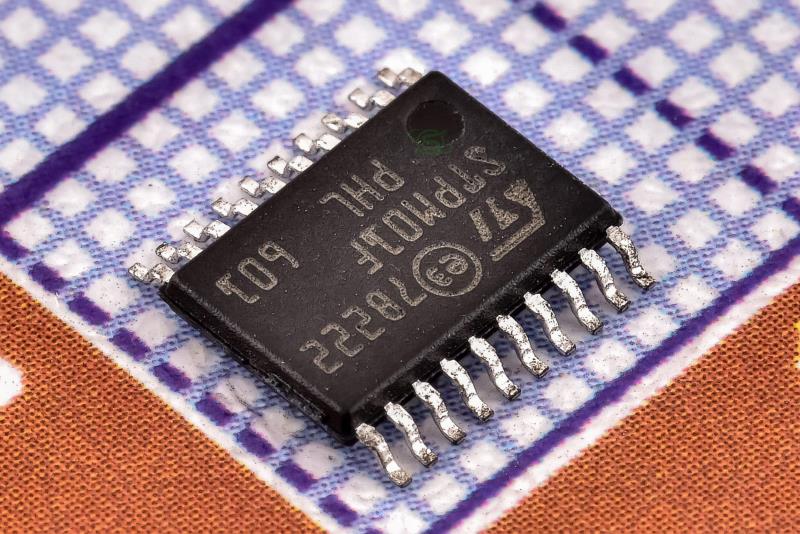

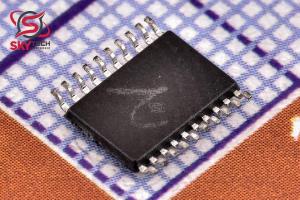

The STPM01 is designed for effective measurement of active, reactive and apparent energy in a power line system using Rogowski coil, current transformer and shunt sensors. This device can be implemented as a single chip monophase energy meter or as a peripheral measurement in a microcontroller based monophase or 3-phase energy meter. The STPM01 consists, essentially, of two parts: the analog part and the digital part. The former, is composed by preamplifier and 1st order A/D converter blocks, band gap voltage reference, low drop voltage regulator, the latter, is composed by system control, oscillator, hard wired DSP and SPI interface. There is also an OTP block, which is controlled through the SPI by means of a dedicated command set. The configured bits are used for testing, configuration and calibration purpose.
|
