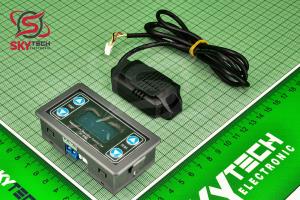

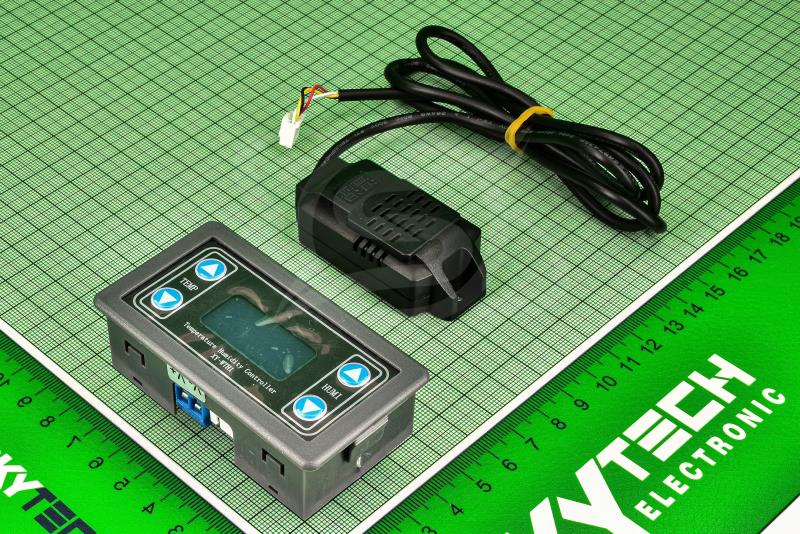

ترموستات ديجيتال دما و رطوبت روپنلي

XY-WTH1

Digital display high precision dual output temperature and humidity control module

کیفیت: ORIGINAL(distributor)       پکیج: Device

قیمت تک فروشی  6,130,244  ریال

قیمت عمده  5,854,518  ریال (10 به بالا)

قیمت ویژه  5,744,227  ریال (100 به بالا)

قیمت فوق العاده5,689,082  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 8.274  تتر با تخفیف

44.742.5741.7241.29





تعداد موجودی در انبار : 182 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها


تعداد درخواست:











توضیحات

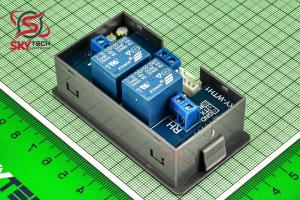

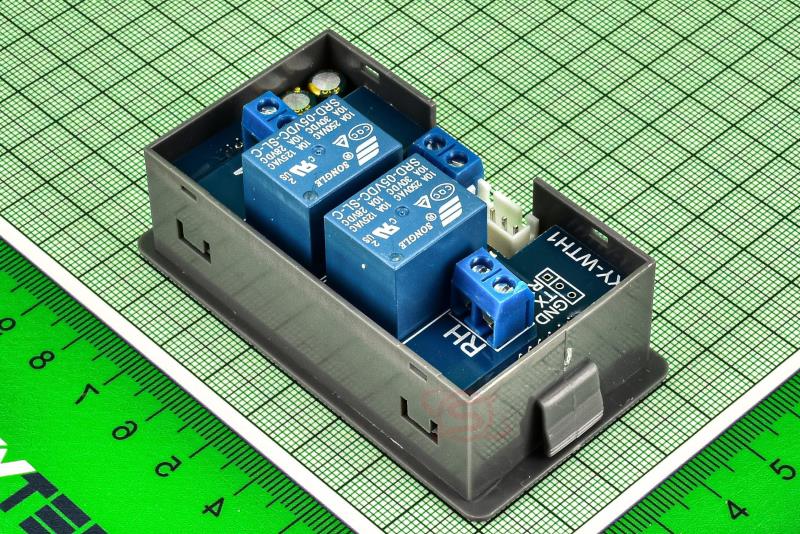

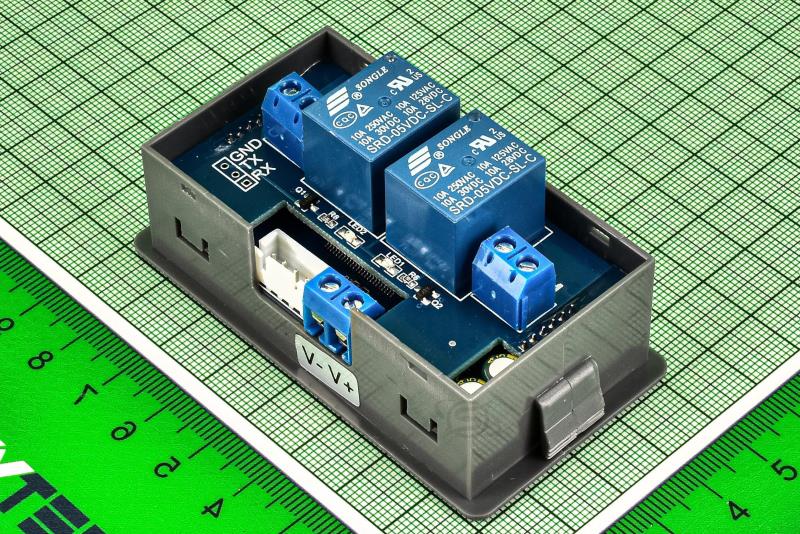

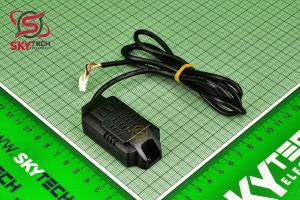

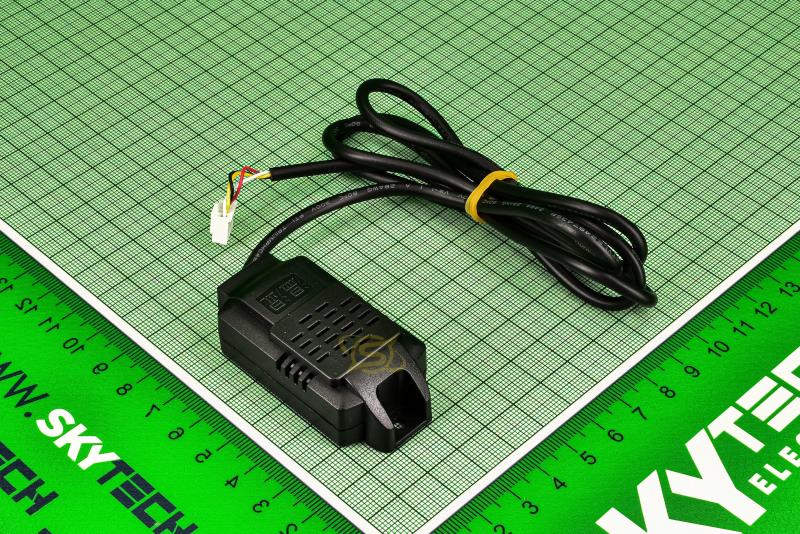

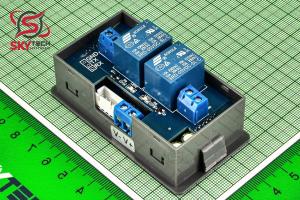

معرفي کاربرد در خانه هوشمند، تاسيسات ساختماني، مصارف صنعتي و لوازم خانگي و ... با رنج دمايي 20- تا 60 درجه سانتي گراد دقت 0.1 درجه سانتي گراد و رطوبت 0 تا 100 درصد به همراه دو رله خروجي مجزا براي دما و رطوبت مشخصات ولتاژ کاري 6 الي 30 ولت DC اندازه ابعاد 42*35*79mm سنسور دما و رطوبت SHT20 1 متر طول سيم نحوه استفاده دما داراي دو مد Heating و Cooling مد Cooling دماي حد پايين بيشتر از دماي حد بالا (C) مد Heating دماي حد بالا بيشتر از دماي حد پايين (H) انتخاب مد به صورت خودکار مي باشد و در صورتي که دماي حد پايين از دماي حد بالا بيشتر باشد مد Cool و در صورتي که دماي حد بالا بزرگتر از دماي حد پايين باشد مد Heat مي باشد در مد Cooling در صورتي که دماي اندازه گيري شده از دماي حد پايين بيشتر باشد رله وصل مي شود و در صورتي که دما از دماي حد بالا کمتر شود رله قطع مي شود(هدف کنترل سيستم خنک کننده است). مد Heating به صورت برعکس کارمي کند در صورتي که دماي اندازه گيري شده از دماي حد پايين کمتر باشد رله وصل و چراغ قرمز روشن مي شود و در صورتي که از دماي حد بالا تجاوز کند رله قطع مي شود(هدف کنترل سيستم گرمايشي است). فعال شدن رله ها از طريق چراغ قرمز و چشمک زدن مد مشخص مي شود . رطوبت داراي دو مدDehumidification و Humidification مد Dehumidification (خشکي)رطوبت حد پايين بيشتر از حد بالا (d) مد Humidification (مرطوب)رطوبت حد بالا بيشتر از حد پايين (E) انتخاب مد به صورت خودکار مي باشد و در صورتي که دماي حد پايين از دماي حد بالا بيشتر باشد مد dehumidification و در صورتي که دماي حد بالا بزرگتر از دماي حد پايين باشد مد humidification مي باشد در مد خشکي در صورتي که رطوبت اندازه گيري شده از حد بالا بيشتر باشد رله وصل مي شود و در صورتي که رطوبت از حد پايين کمتر شود رله قطع مي شود(هدف کنترل سيستم خشک کن) و در مد مرطوب در صورتي که رطوبت از حد پايين کمتر باشد رله وصل مي شود مي شود و در صورتي که اگر از حد بالا تجاوز کند رله قطع مي شود(هدف کنترل سيستم رطوبت ساز). فعال شدن رله ها از طريق چراغ سبز و چشمک زدن مد مشخص مي شود . براي هر دو قسمت دما و رطوبت سيستم داراي تابع تصحيح انحراف مي باشد و قابليت کاليبراسيون دارد که اگر سيستم در طولاني مدت کار کند مقدار دما و رطوبت، مجموع مقدار اندازه گيري شده با مقدار کاليبراسيون مي باشد. نحوه تنظيم پارامترهاي مورد نياز براي تنظيم حد بالاي دما 3 ثانيه بر روي جهت بالاي دما فشار داده و وارد تنظيمات سطح بالاي دما مي شويد. با استفاده از کليدهاي جهت دار حد بالاي دما را مشخص کنيد و بعد از 6 ثانيه به صورت خودکار تنظيمات ذخيره مي شود براي تنظيم حد پايين نيز مراحل بالا تکرار مي شود. براي تنظيمات پارامترهاي رطوبت نيز به روش فوق عمل ميکنيد. پشتيباني از ارتباط سريال UART براي برنامه ريزي و تنظيم پارامتر با بادريت 9600 و طول داده 8 بيتي و 1 بيت پايان.



Description

Y-WTH1 temperature and humidity control module digital display high precision dual output automatic constant temperature and humidity control board. The product uses industrial grade chips, high precision imported SHT20 temperature and humidity sensor. Specification Product functions are mainly classified into two categories : temperature function and humidity function; The temperature function is as follows: 1. Automatic recognition of working mode: The system automatically recognizes the working mode according to the starting temperature / stop temperature; Start temperature > stop temperature, cooling mode C ; start temperature < stop temperature, heating mode H ; 2. Cooling mode: When the detected temperature the starting temperature, the relay is turned on, the red indicator light is on, and the cooling device starts to work; When the detected temperature stop temperature, the relay is turned off, the red indicator light is off, and the refrigeration device stops working; 3. Heating mode: When the detected temperature the starting temperature, the relay is turned on, the red indicator light is on, and the heating device starts to work; When the detected temperature stop temperature, the relay is turned off, the red indicator light is off, and the heating device stops working. 4. Temperature correction function OFE (-10.0 ~ 10.0 °C ) : If the system works for a long time, there may be deviations. Corrected by this function, the actual temperature = measured temperature + calibration value; How to set the start / stop temperature: 1. In the running interface, press and hold the TM+ button for more than 3 seconds to enter the startup temperature setting interface. The test can modify the parameters through the TM+TM- key. After the parameters are modified, wait for 6s to automatically exit and save. 2. In the operation interface, press and hold the TM- button for more than 3 seconds to enter the stop temperature setting interface. The test can modify the parameters through the TM+TM- key. After the parameters are modified, wait for 6s to automatically exit and save. Instruction The humidity function is as follows: 1. Automatic recognition of working mode: Automatically recognize the working mode according to the starting humidity / stop temperature; Start humidity> stop humidity, dehumidification mode d ; start humidity
