ماژول مبدل ولتاژ

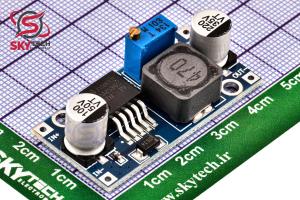

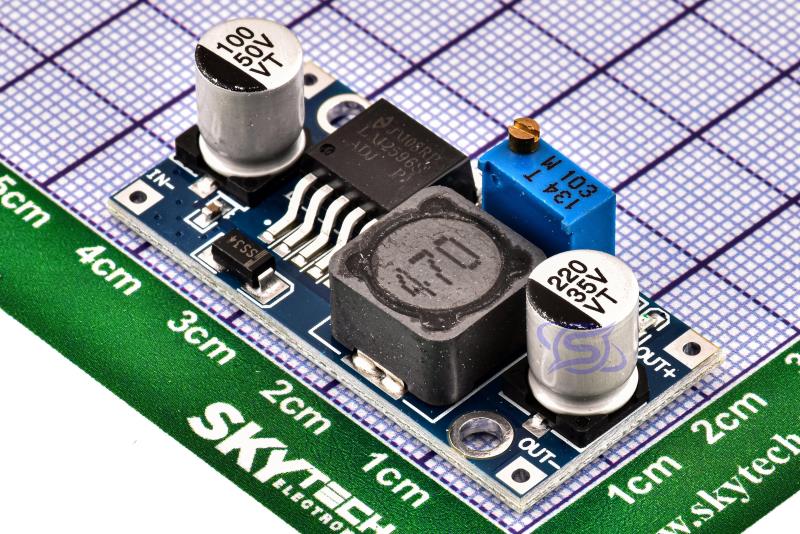

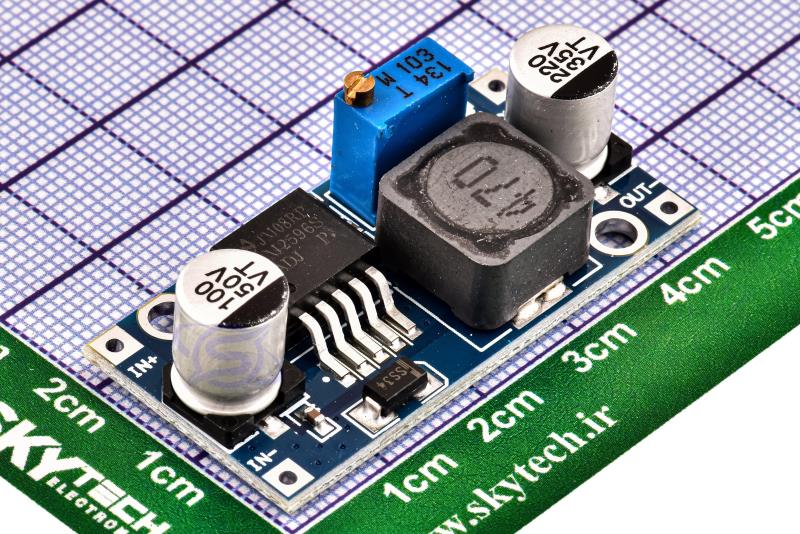

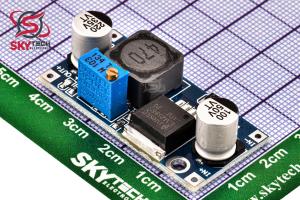

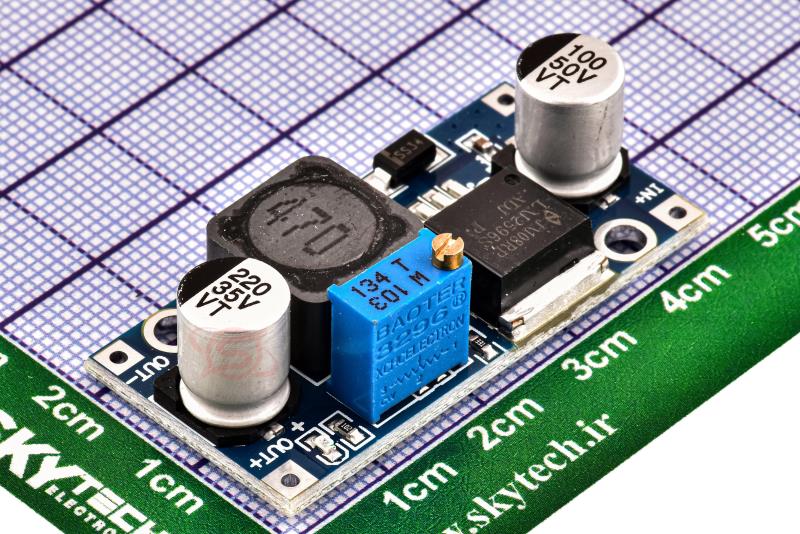

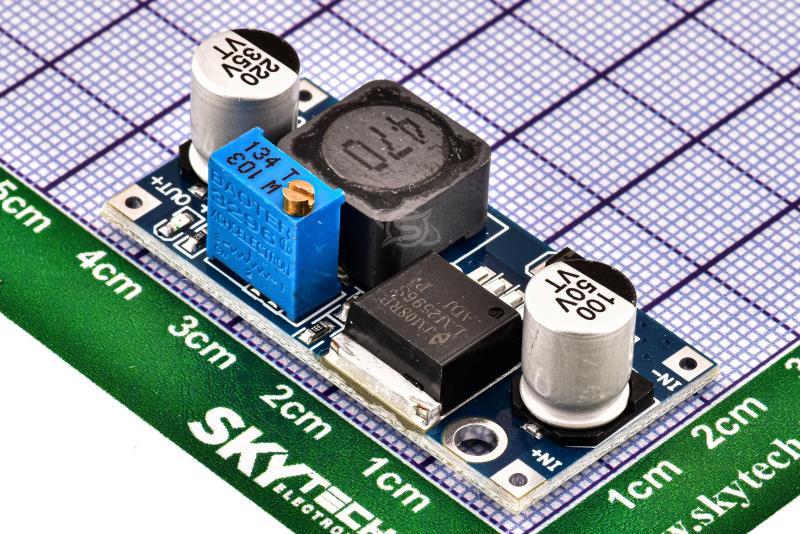

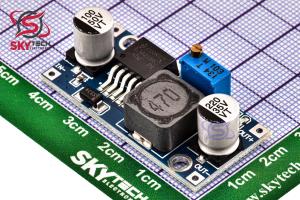

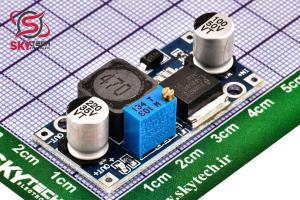

HW-411 LM2596S ADJUSTABLE BUCK CONVERTER MODULE
LM2596S HW-411 DC-DC Adjustable Step Down Buck Converter Power Supply Module
کیفیت: ORIGINAL(distributor) پکیج: Module
قیمت تک فروشی 412,009 ریال
قیمت عمده 393,645 ریال (10 به بالا)
قیمت ویژه 387,952 ریال (100 به بالا)
قیمت فوق العاده385,106 ریال (1000 به بالا)
3.33.13.043.01
|
توضیحات
با استفاده از اين ماژول مي توان ولتاژ هاي پيوسته از 1.5 تا 35 ولت را توسط مولتي ترن روي برد تنظيم نمود.
جريان خروجي تا نهايتا 3 امپر اين ماژول بهترين گزينه براي راه اندازي قطعات حساس به ولتاژ و نيازمند به جريان لحظه اي بالا از قبيل ماژول هاي sim 800 و ... ميباشد. در بسياري از پروژه ها ولتاژي به غير از ولتاژ هاي استاندارد نياز است يا اينکه ولتاژ منبعي که براي مدار شما وجود دارد بيشتر از حد ولتاژ مورد نياز شما مي باشد اين ماژول بهترين انتخاب براي توليذ ولتاژ مورد نظر است.
مشخصات:
ورودي: 3.5 تا 40 ولت
خروجي:1.5 تا 35 ولت
حداکثر جريان خروجي : 3 آمپر
افت ولتاژ : حداقل 2 ولت
بازده: 92 درصد
Description
Non Isolated, LM2596 Buck (Step Down) adjustable DC/DC Converter, switching Regulator board. Ideal Point-of-Use regulator
Input: 4.5-40VDC
Output: 1.5-35VDC
Note: Input Must Be 1.5V Higher than Output
Rated Current: 2A (Surge 3A) (Heatsink Required above 10W)
Regulation: 0.5%
L: 1-3/4" W: 13/16" H: 5/8” WT: .02
Input: DC 3.5V to 40V (input voltage must be higher than the output voltage to 1.5v above can not boost
Output: DC 1.5V to 35V voltage continuously adjustable, high-efficiency maximum output current of 3A.
All SANYO solid capacitors, the 36u thickening circuit boards, high-Q inductance with output value of high-power LED indicator
Efficiency: Up to 92% ( when output voltage is set high )
Switching Frequency: 150kHz
Dropout Voltage: 2vdc minimum
Protection: Short circuit current limiting
Load Regulation: +/- 0.5%
Voltage Regulation: +/- 2.5%
Temperature: -40 to +85 deg C ( output power less than 10Watts )
Board Size: 43.6mm L x 21mm W x 14mm H
|
