ترانسفورمر فرکانس بالا

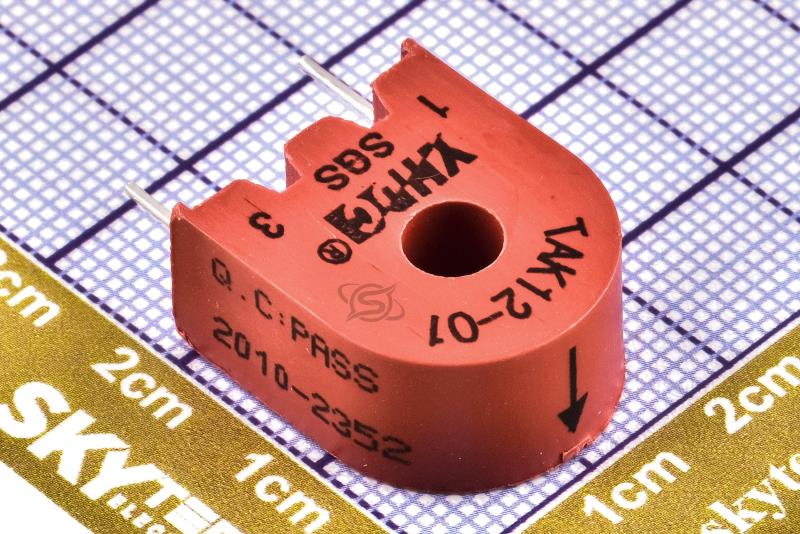

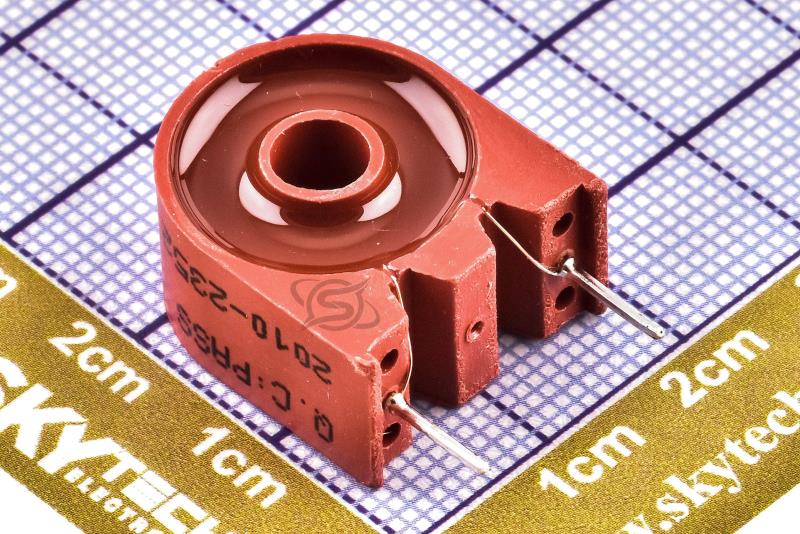

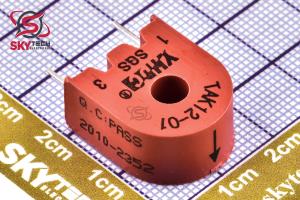

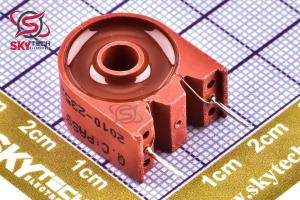

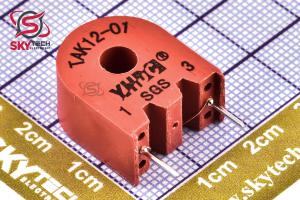

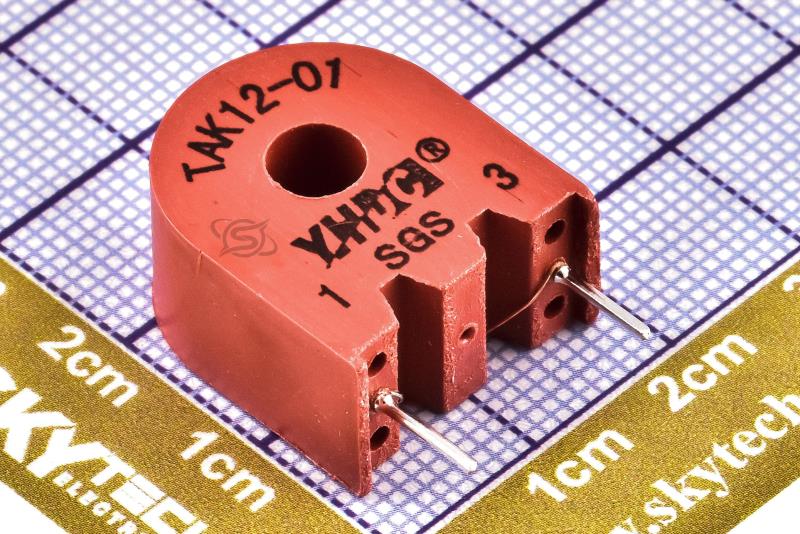

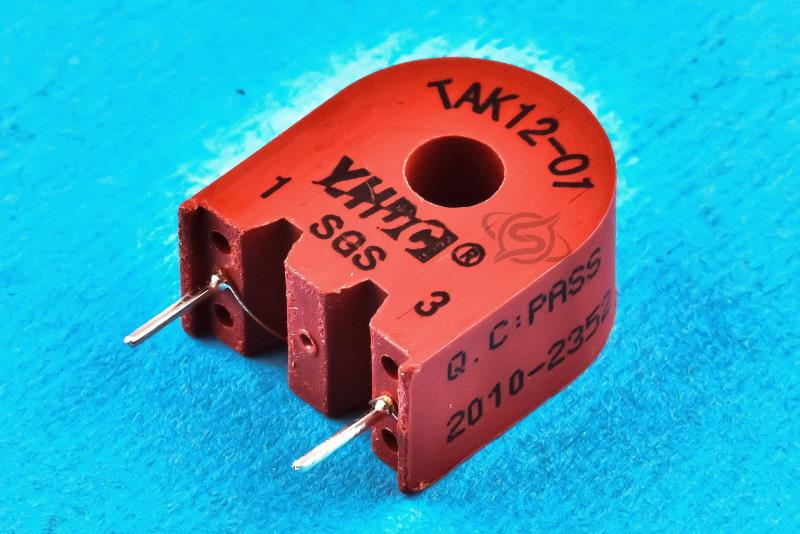

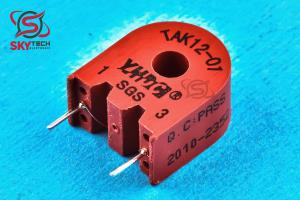

TAK12-01
Mini high frequency current transformer
کیفیت: ORIGINAL(distributor) پکیج: DIP-2
قیمت تک فروشی 1,149,750 ریال
قیمت عمده 1,101,000 ریال (10 به بالا)
قیمت ویژه 1,081,500 ریال (100 به بالا)
قیمت فوق العاده1,071,750 ریال (1000 به بالا)
 قیمت تک فروشی 1.366 تتر با تخفیف
6.365.885.82
|
توضیحات
0TAK12-01 يک نوع ترانسفورماتور جريان (Current Transformer يا به اختصار CT) است که براي اندازه‌گيري جريان‌هاي با فرکانس بالا و به ويژه جريان‌هاي پالسي (Impulse) طراحي شده است. اين نوع ترانسفورماتور به دليل ويژگي‌هاي خاصي که دارد، در بسياري از کاربردهاي الکترونيکي و صنعتي به کار مي‌رود.
کاربردهاي TAK12-01:
اندازه‌گيري جريان‌هاي پالسي: از آنجايي که TAK12-01 براي اندازه‌گيري جريان‌هاي با فرکانس بالا طراحي شده است، در مداراتي که جريان‌هاي پالسي دارند (مانند مدارهاي سوئيچينگ) بسيار کاربردي است.
محافظت از مدارهاي قدرت: با اندازه‌گيري دقيق جريان، مي‌توان از مدارهاي قدرت در برابر اضافه بار و اتصال کوتاه محافظت کرد.
اندازه‌گيري مصرف انرژي: در سيستم‌هاي اندازه‌گيري مصرف انرژي، اين نوع ترانسفورماتور براي اندازه‌گيري دقيق جريان مصرفي دستگاه‌ها به کار مي‌رود.
کنترل موتورها: در درايوهاي موتور، TAK12-01 براي اندازه‌گيري جريان موتور و کنترل سرعت و گشتاور استفاده مي‌شود.
ويژگي‌هاي کليدي TAK12-01:
اندازه کوچک: اين ترانسفورماتور داراي ابعاد بسيار کوچکي است که امکان استفاده از آن در مدارهاي با تراکم بالا را فراهم مي‌کند.
پاسخ فرکانسي بالا: TAK12-01 قادر به اندازه‌گيري جريان‌هاي با فرکانس بالا تا چند صد کيلوهرتز است.
عايق‌بندي بالا: اين ترانسفورماتور از عايق‌بندي بسيار خوبي برخوردار است که ايمني آن را افزايش مي‌دهد.
مقاومت در برابر حرارت: TAK12-01 مي‌تواند در دماي بالا کار کند.
دقت بالا: اين ترانسفورماتور دقت اندازه‌گيري بالايي دارد.
مشخصات فني (به طور کلي):
نوع هسته: فريت
مقاومت در برابر شعله: UL94-V0
بازه دماي کاري: -35 درجه سانتي‌گراد تا +85 درجه سانتي‌گراد
بازه دماي نگهداري: -45 درجه سانتي‌گراد تا +95 درجه سانتي‌گراد
بازه فرکانسي: 2 کيلوهرتز تا 500 کيلوهرتز
عايق بندي: 3.5 کيلوولت به مدت 1 دقيقه در فرکانس 50 هرتز
Description
TAK12-01 is a type of current transformer (Current Transformer or CT) designed to measure high-frequency currents, especially pulse currents. This type of transformer is used in many electronic and industrial applications due to its special characteristics.
TAK12-01 Applications:
Pulse Current Measurement: Since TAK12-01 is designed to measure high-frequency currents, it is very useful in circuits that have pulsed currents (such as switching circuits).
Power Circuit Protection: By accurately measuring current, power circuits can be protected against overload and short circuit.
Energy Consumption Measurement: In energy consumption measurement systems, this type of transformer is used to accurately measure the current consumed by devices.
Motor Control: In motor drives, the TAK12-01 is used to measure motor current and control speed and torque.
Key Features of the TAK12-01:
Small Size: This transformer has very small dimensions, which allows it to be used in high-density circuits.
High Frequency Response: The TAK12-01 is capable of measuring high-frequency currents up to several hundred kilohertz.
High Insulation: This transformer has very good insulation, which increases its safety.
Heat Resistance: The TAK12-01 can operate at high temperatures.
High Accuracy: This transformer has high measurement accuracy.
Technical specifications (general):
Core type: Ferrite
Flame resistance: UL94-V0
Operating temperature range: -35°C to +85°C
Storage temperature range: -45°C to +95°C
Frequency range: 2 kHz to 500 kHz
Insulation: 3.5 kV for 1 minute at 50 Hz
|
