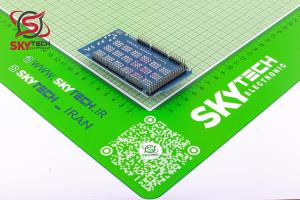

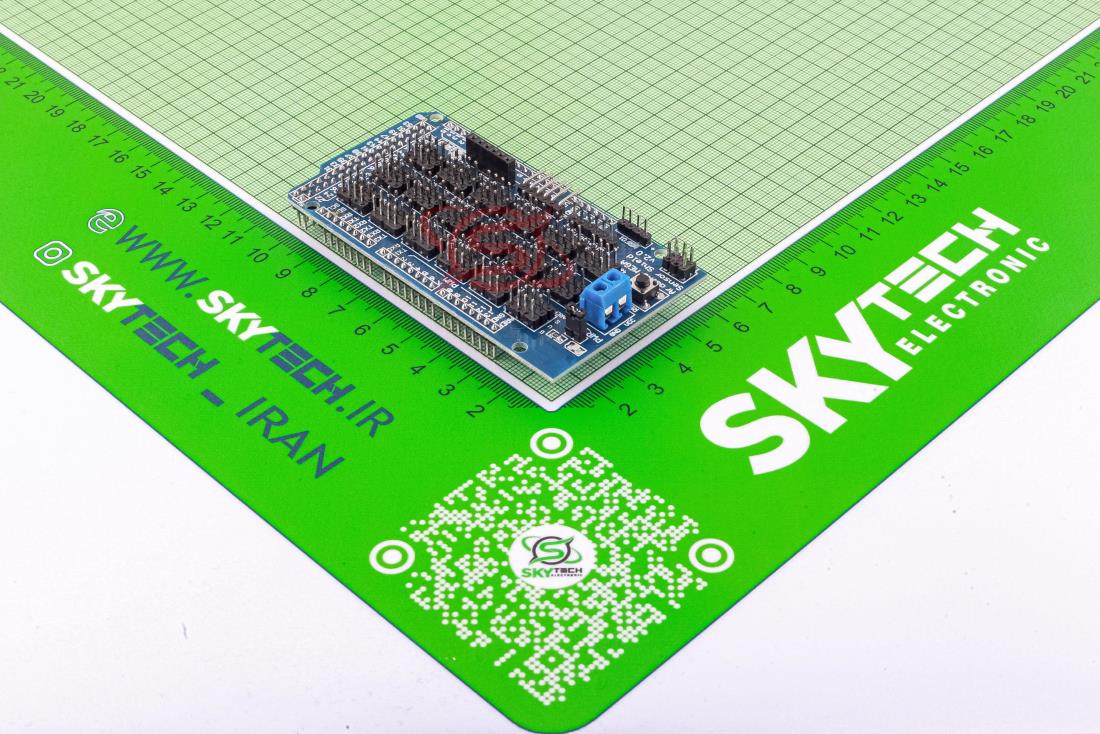

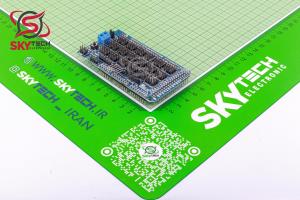

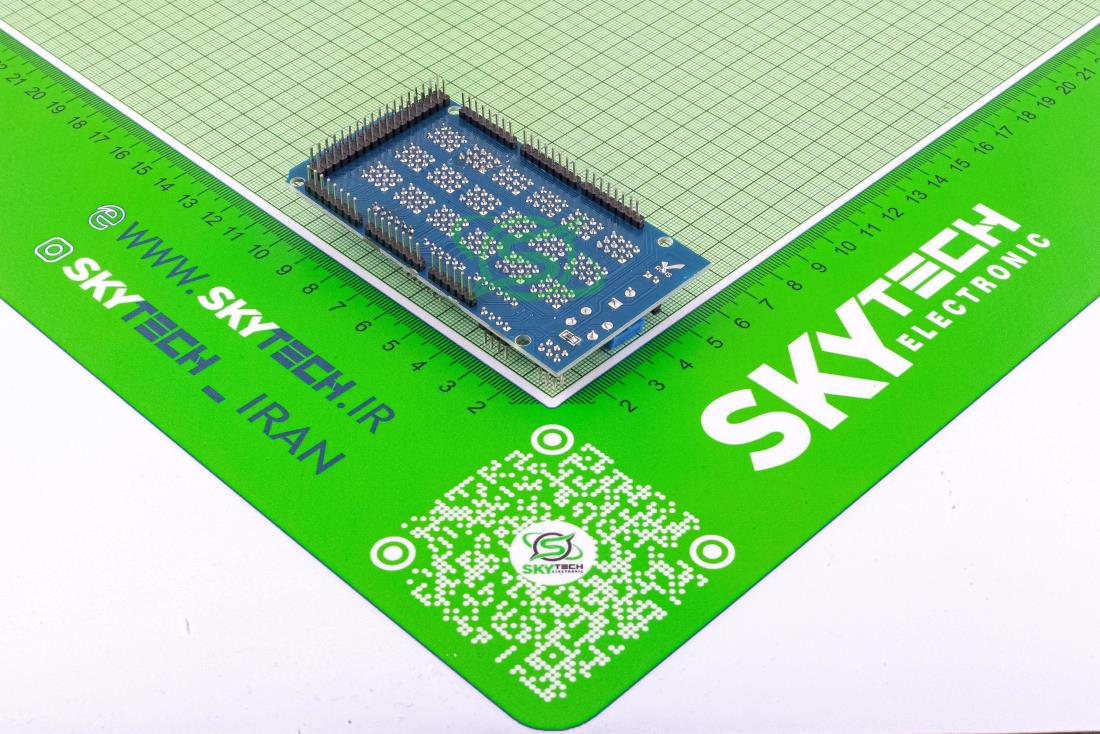

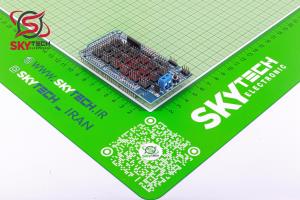

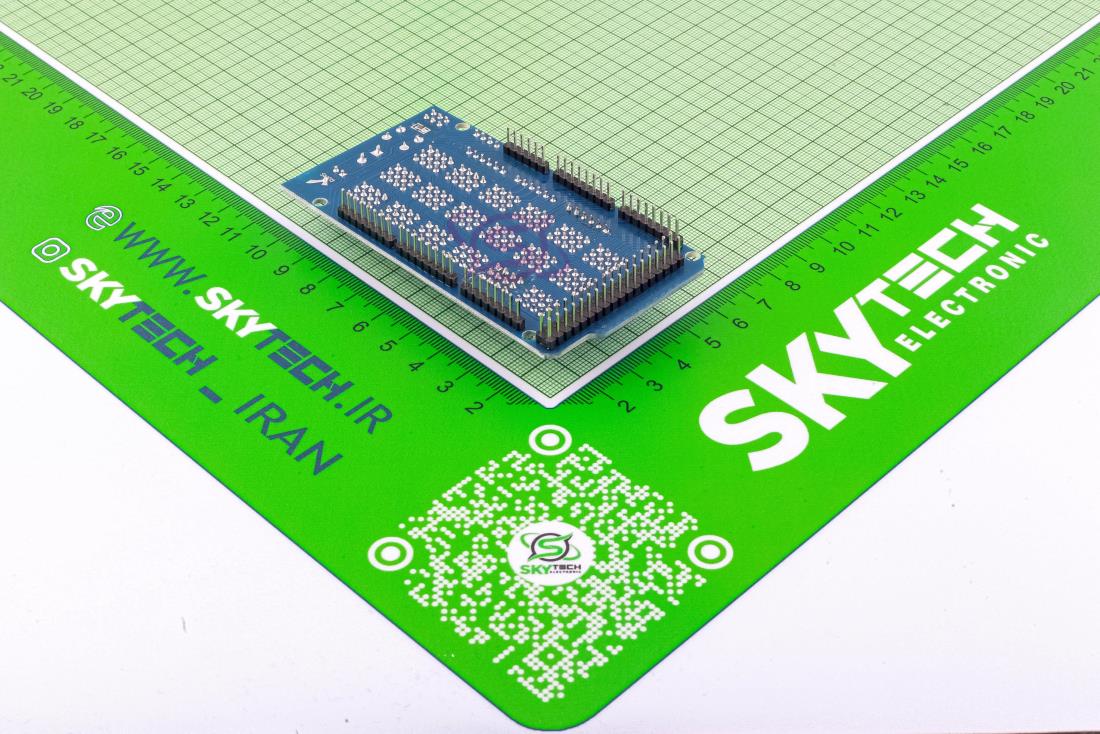

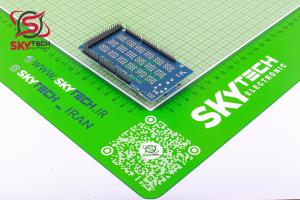

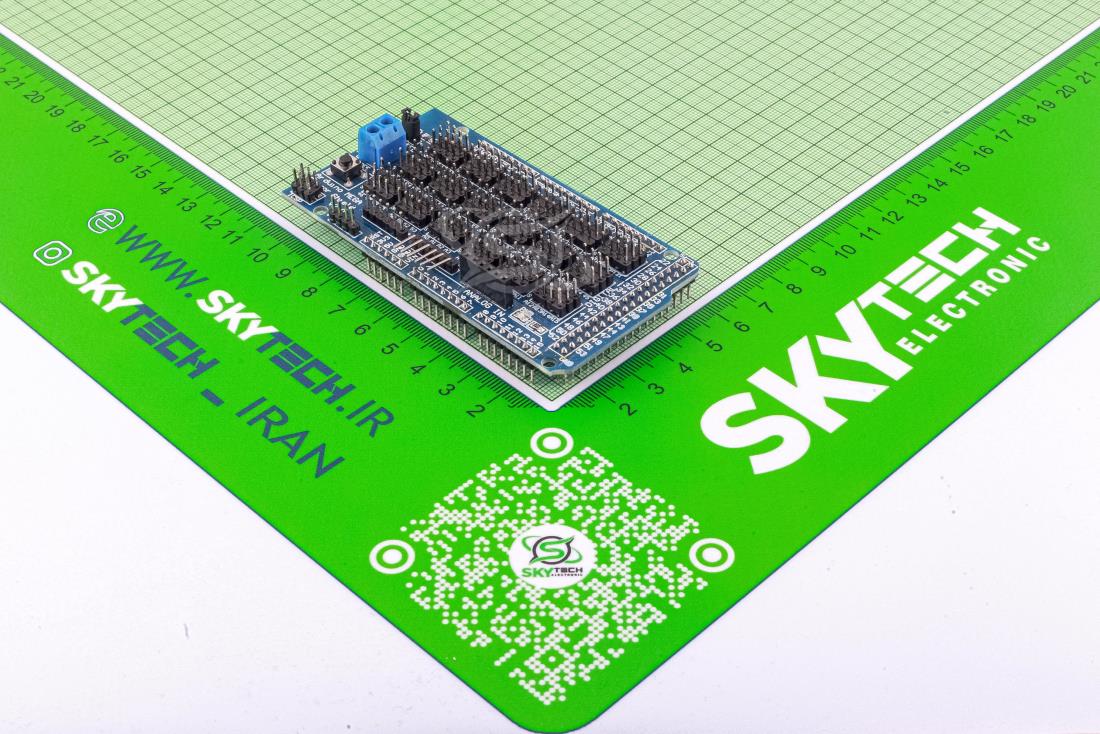

ARDUINO SENSOR SHIELD
The Arduino Uno sensor shield is very useful as a connection point for the many interfaces you can plug into the Arduino
کیفیت: Not original(copy) پکیج:
قیمت تک فروشی 1,995,360 ریال
قیمت عمده 1,826,880 ریال (10 به بالا)
قیمت ویژه 1,806,662 ریال (100 به بالا)
قیمت فوق العاده1,796,554 ریال (1000 به بالا)
 قیمت تک فروشی 2.395 تتر با تخفیف
6.725.765.645.59
|
توضیحات
در شيلد گسترش سنسور آردوينو ( ورژن پنجم ) ، نه تنها همه ي رابط هاي ديجيتال و آنالوگ آردوينو Uno را به خطوط سروو مورد استفاده را گسترش داده ، يلکه رابط هاي hoc IIC ، رابط کنترل کننده ي سروو ، رابط ماژول ارتباط بلوتوث ، رابط ماژول ارتباط با کارت SD ، رابط ماژول فرکانس راديويي APC220 ، رابط سنسور ULTRASONIC ، رابط LCD 12864 سريال و پارالل را نيز توسعه داده است.
اين شيلد براي برد آردوينو UNO مناسب است.
مشخصات
استفاده ي آسان و راه اندازي سريع
مناسب براي برد آردوينو Uno
قابليت اتصال به ماژول هاي گوناگوني نظير سنسورها ، سرووها ، رله ها ، دکمه ها و سوييچ ها ، پتانسيومتر
هر ماژولي که به شيلد متصل شود داراي پين vcc و gnd و خروجي جداگانه براي خود است.
Description
Arduino Sensor Shield
Introduction
The Arduino Uno sensor shield is very useful as a connection point for the many interfaces you can
plug into the Arduino. Using just the Arduino, you very quickly run out 0V and +5V connections for
your sensors. Using a sensor shield gives you one +5V (Vcc) and one 0V (Gnd) for every Arduino
signal pin. As these can be obtained for under £2.00 I think they are a good investment.
Connecting Servos
Servos come with a 3 way socket that plug straight onto the Sensor Shield
G goes to the Brown or Black wire
V goes to the (middle) Red wire
S goes to the Orange wire
The good news is as the +5V is in the middle, things will not blow up if you get it the wrong way
round, the servo just will not work until you plug it in correctly.
|
