برد توسعه ی اردینو

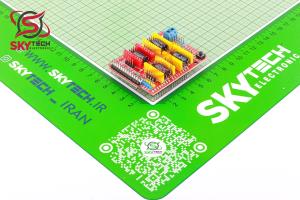

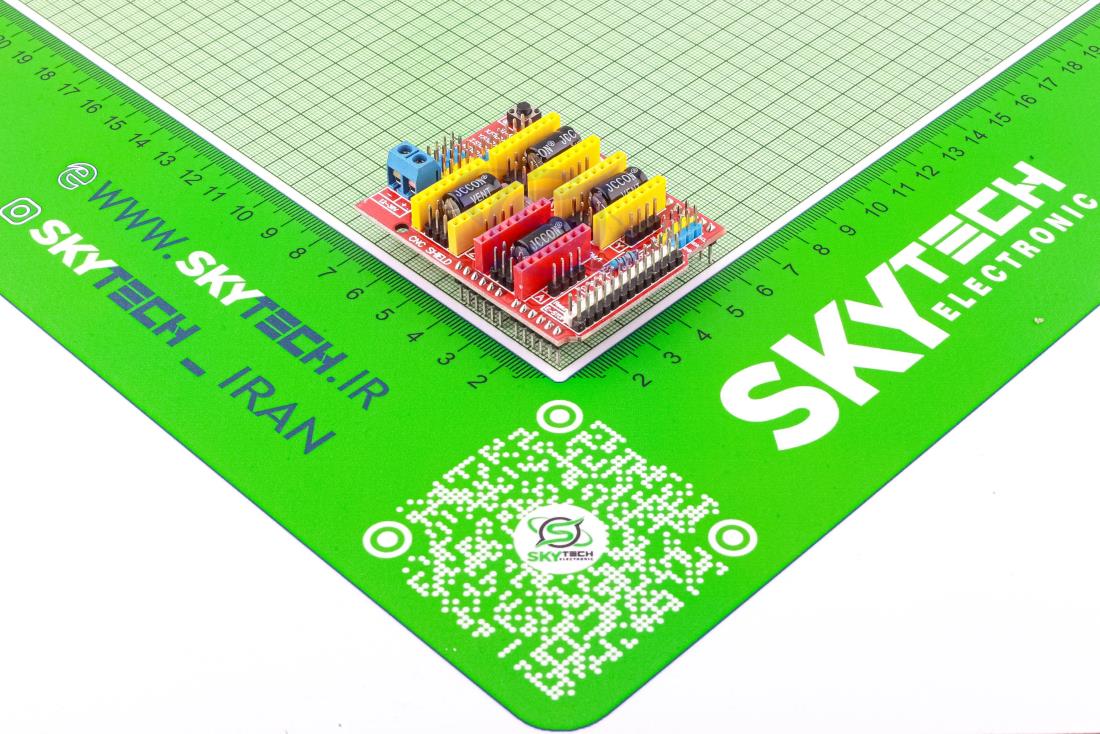

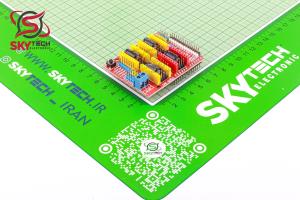

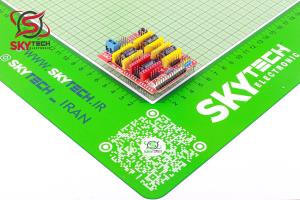

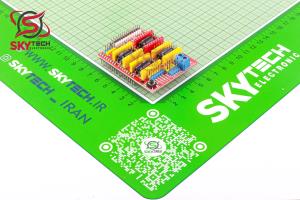

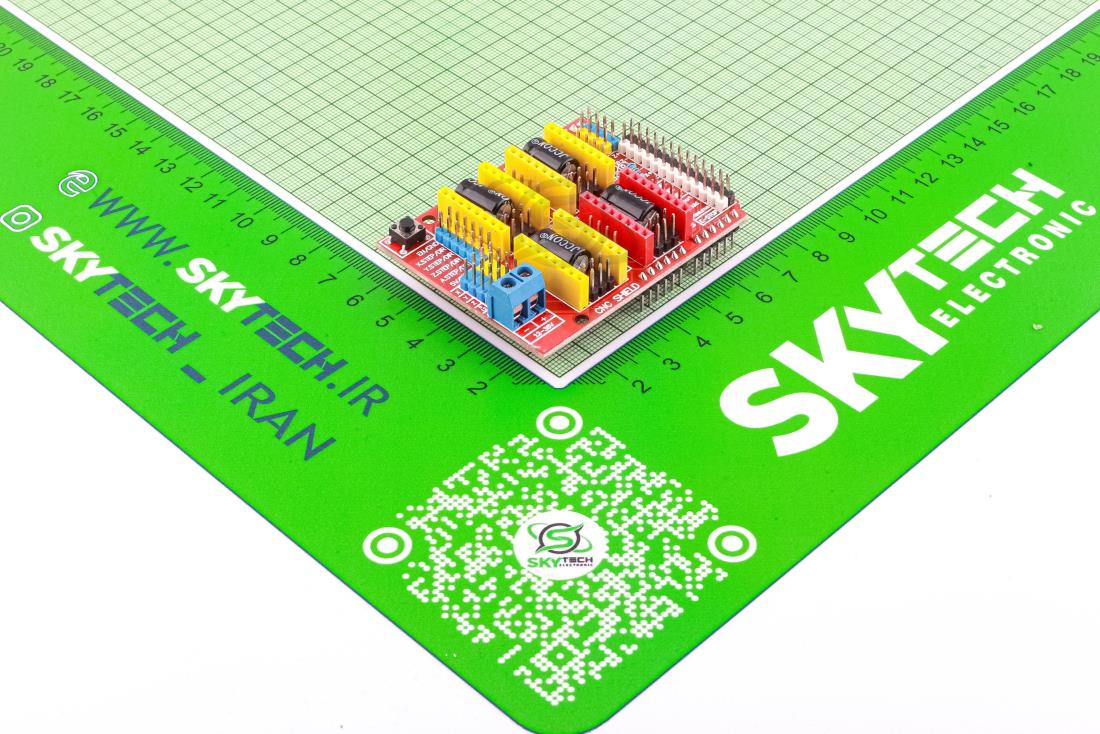

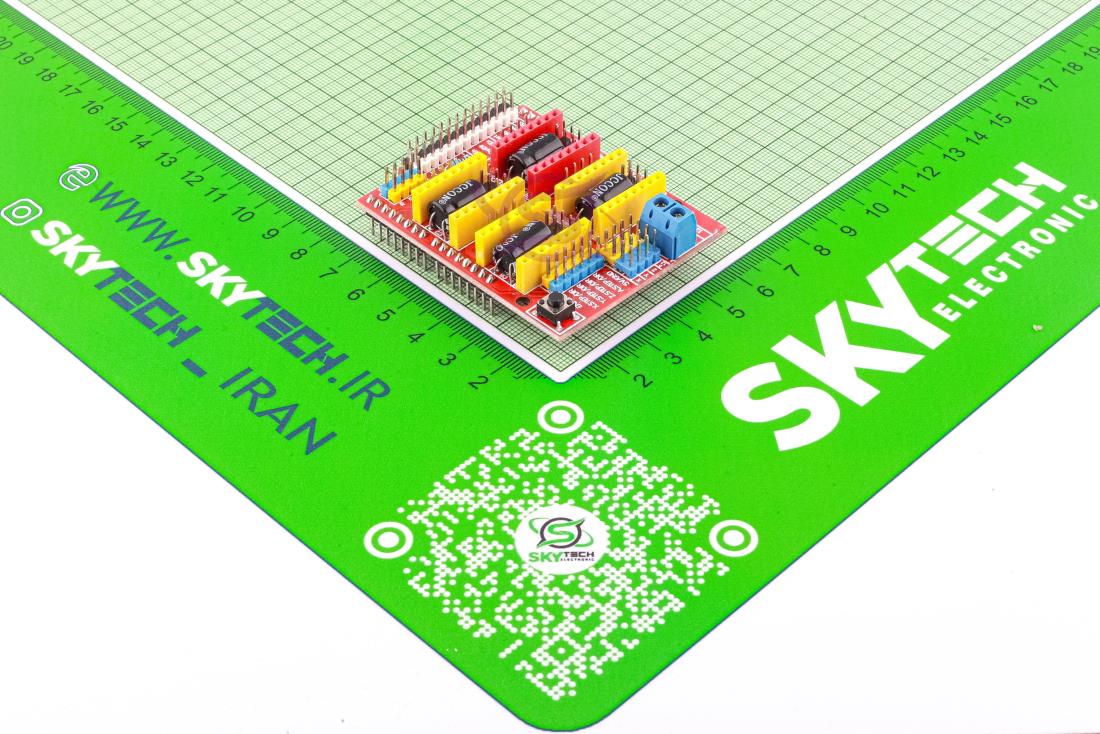

ARDUINO CNC SHIELD
Arduino CNC Shield V3 GRBL 0.8c compatible. (Open source firmware that runs on an Arduino UNO that turns G-code commands into stepper signals
کیفیت: Not original(copy) پکیج:
قیمت تک فروشی 2,431,476 ریال
قیمت عمده 1,809,684 ریال (10 به بالا)
قیمت ویژه 1,784,812 ریال (100 به بالا)
قیمت فوق العاده1,772,376 ریال (1000 به بالا)
قیمت تک فروشی 3.27 تتر با تخفیف
14.49.69.419.31
|
توضیحات
اين شيلد از بردهاي توسعه ي آردوينو مي باشد و به راحتي به بورد ARDUINO UNO سوار مي شود. به کمک اين شيلد و شيلد ال سي دي و بورد آردوينو مي توانيد CNC سه محوره يا پرينتر سه بعدي بسازيد. ماژول هاي راه اندازي استپ موتور روي اين شيلد سوار مي شوند و به اين طريق برد آردوينو قادر به کنترل موتورها خواهد بود.
ويژگي ها:
ولتاژ کاري: 12 تا 36 ولت
ماژول هاي استپ درايو سازگار: A4988, DRV8825
پشتيباني از 4 محور
Description
Latest Arduino CNC Shield V3
GRBL 0.8c compatible. (Open source firmware that runs on an Arduino UNO that turns G-code commands into stepper signals)
4-Axis support (X, Y, Z , A-Can duplicate X,Y,Z or do a full 4th axis with custom firmware using pins D12 and D13)
2 x End stops for each axis (6 in total)
Spindle enable and direction
Coolant enable
Uses removable Pololu A4988 compatible stepper drivers. (A4988, DRV8825 and others)
Jumpers to set the Micro-Stepping for the stepper drivers. (Some drivers like the DRV8825 can do up to 1/32 micro-stepping )
Compact design.
Stepper Motors can be connected with 4 pin molex connectors or soldered in place.
Runs on 12-36V DC. (At the moment only the Pololu DRV8825 drivers can handle up to 36V so please consider the operation voltage when powering the board.)
Please note that this is an unassembled kit and needs soldering.
NOTE:
For Grbl v0.9 with variable spindle PWM ENABLED: The Z-limit and the spindle enable pin are swapped. Stay up to date on GRBL’s github website github.com/grbl
All information about cnc shield v3 (Arduino Extension Board) you can find here blog.protoneer.co.nz
Package includes:
1 x CNC shield v3
|
