کنترل کننده ولتاژ سنکرونی

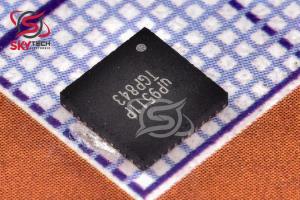

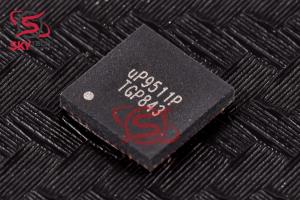

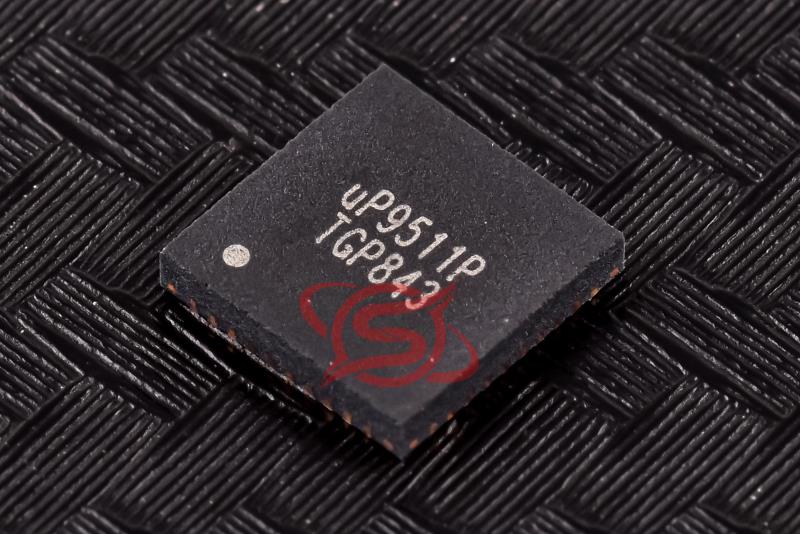

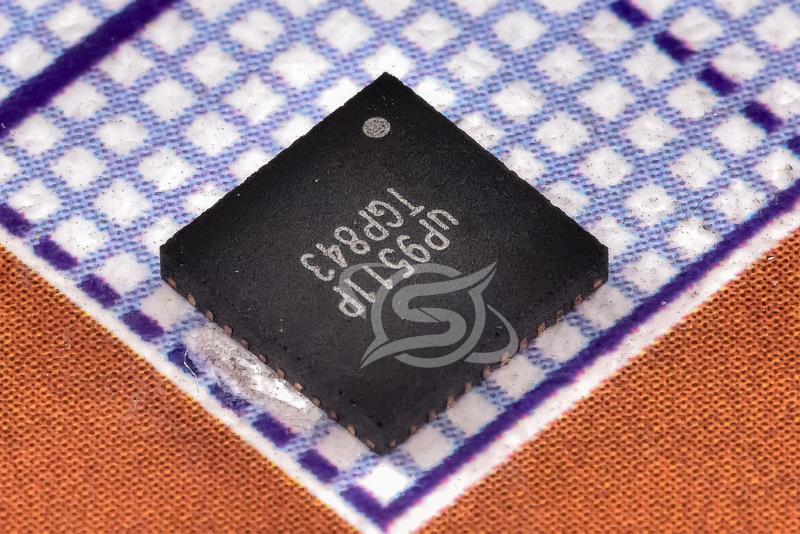

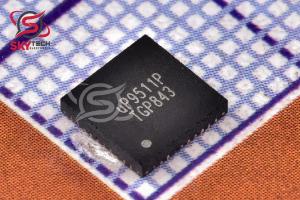

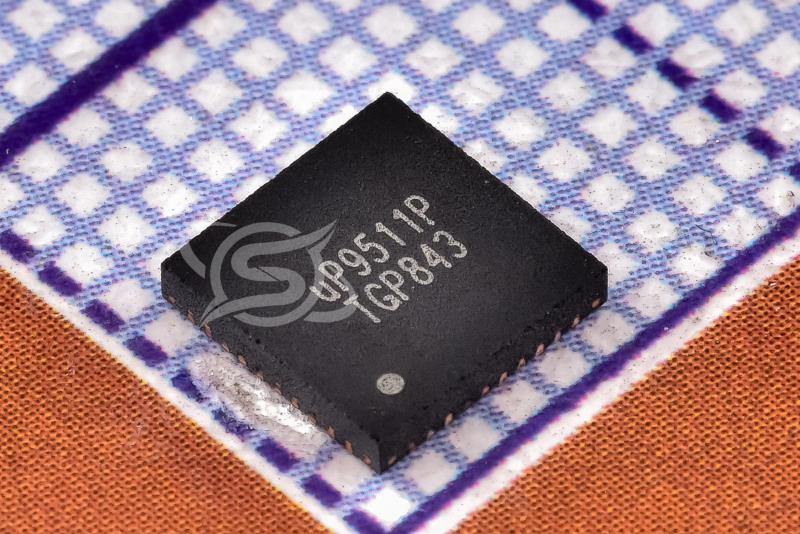

UP9511PQGJ
Synchronous-Rectified Buck Controller for Next Generation GPU Core Power

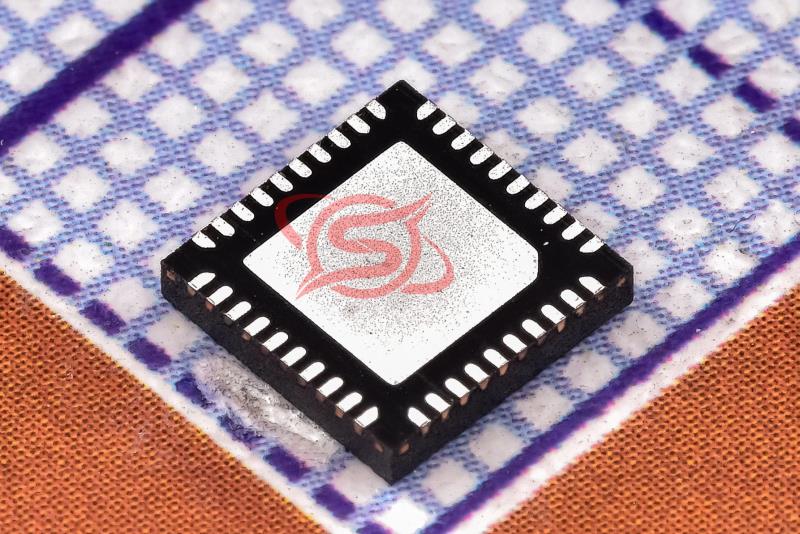

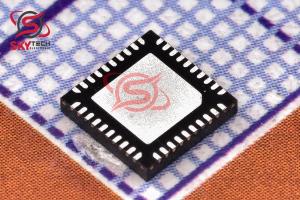

کیفیت: ORIGINAL(distributor) پکیج: VQFN5x5-40L
قیمت تک فروشی 2,577,384 ریال
قیمت عمده 2,455,080 ریال (10 به بالا)
قیمت ویژه 2,406,158 ریال (100 به بالا)
قیمت فوق العاده2,381,698 ریال (1000 به بالا)
 قیمت تک فروشی 2.768 تتر با تخفیف
12.3511.7611.5211.41
|
|
|
|
|
| نوع محصول |
Synchronous voltage controller |
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
uPI Group Inc. |
|
توضیحات
uP9511 يک کنترلر PWM فاز 8/7/6/5/4/3/2/1 است که به طور خاص براي ارائه سيستم ولتاژ خروجي با دقت بالا براي GPUهاي نسل بعدي طراحي شده است.
uP9511 عملکردهاي ولتاژ خروجي قابل برنامه ريزي و موقعيت يابي ولتاژ فعال را براي تنظيم ولتاژ خروجي به عنوان تابعي از جريان بار فراهم مي کند، بنابراين براي يک جريان گذرا در موقعيت بهينه قرار مي گيرد. uP9511 از NVIDIA Open Voltage Regulator 8 با ويژگي PWMVID پشتيباني مي کند.
ورودي PWMVID بافر و فيلتر مي شود تا ولتاژ مرجع دقيق توليد کند و ولتاژ خروجي دقيقاً به ورودي مرجع تنظيم مي شود. uP9511 از سنجش جريان DCR کل مداوم براي برنامه ريزي خط بار استفاده مي کند.
uP9511 تنظيمات سخت افزاري را براي تنظيم شماره فاز عملياتي در وضعيت فعلي بار متفاوت فراهم مي کند. uP9511 از حسگر جريان RDS(ON) ماسفت براي تعادل جريان کانال استفاده مي کند.
ساير ويژگي ها عبارتند از: شروع نرم قابل تنظيم، محدوديت جريان کانال، حفاظت تحت ولتاژ، حفاظت در برابر ولتاژ و توان خروجي خوب. uP9511 در بسته بندي VQFN5x5- 40L موجود است.
Description
The uP9511 is an 8/7/6/5/4/3/2/1-phase PWM controller specifically designed to provide high-precision output voltage system for next generation GPUs.
The uP9511 provides programmable output voltage and active voltage positioning functions to adjust the output voltage as a function of the load current, so it is optimally positioned for a load current transient. The uP9511 supports NVIDIA Open Voltage Regulator 8 with PWMVID feature.
The PWMVID input is buffered and filtered to generate accurate reference voltage and the output voltage is precisely regulated to the reference input. The uP9511 adopts continuous total DCR current sensing for load line programming.
The uP9511 provides hardware setting to adjust the operating phase number in different load current state. The uP9511 uses MOSFET RDS(ON) current sensing for channel current balance.
Other features include adjustable soft-start, channel current limit, under voltage protection, over voltage protection and power good output. The uP9511 is available in VQFN5x5- 40L package.
|
