ماژول آمپلی فایر
PAM8403 ماژول با خازن بزرگ

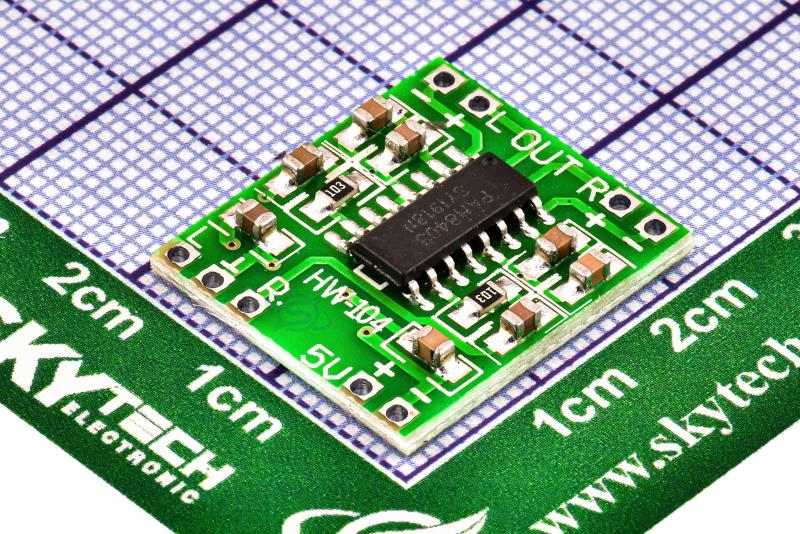

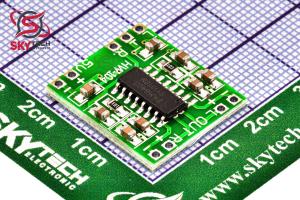

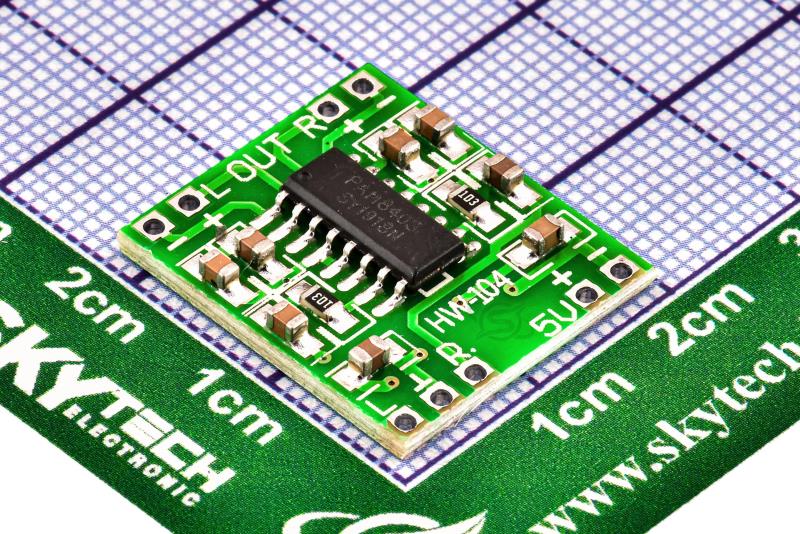

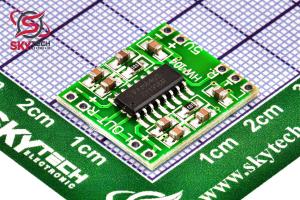

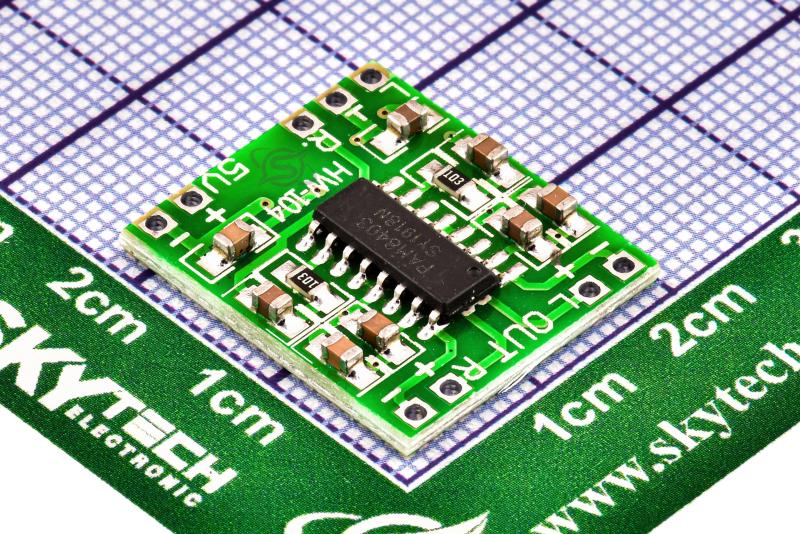

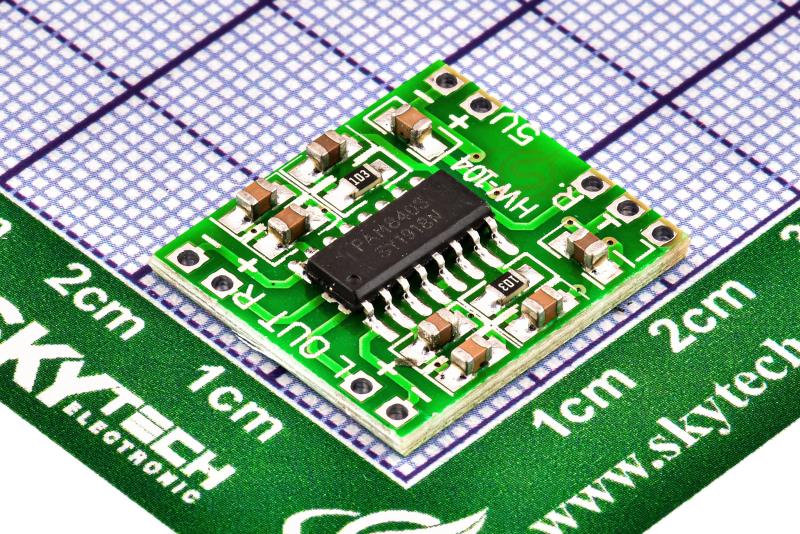

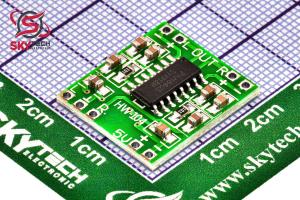

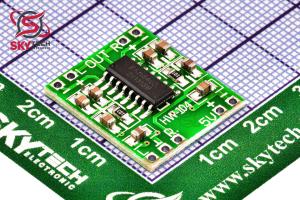

This is a mini 2 channels 3w amplifier with PAM8403. It is perfect for MP3/MP4/small audio systems,DIY amps,etc. And you could also power the board with 5V USB power supply.
کیفیت: ORIGINAL(distributor) پکیج: Module
قیمت تک فروشی 271,218 ریال
قیمت عمده 206,448 ریال (10 به بالا)
قیمت ویژه 203,339 ریال (100 به بالا)
قیمت فوق العاده201,785 ریال (1000 به بالا)
قیمت تک فروشی 0.366 تتر با تخفیف
1.71.21.181.16
|
توضیحات
يک ماژول آمپلي فاير کوچک ولي پرکاربرد داراي 2 کانال استريو با توان 3 وات که در آن از تراشه PAM8403 بهره برده است. مناسب براي سيستم هاي صوتي کوچک، کم مصرف و قابل حمل مانند MP3 Playerها و ساير سيستم هاي صوتي ديگر که داراي بلندگوهاي 4اهم و 8اهم هستند.يکي از مزاياي استفاده از اين ماژول کارکرد آن در محدوده ولتاژي 2.5 الي 5.5 ولت است که اين باعث مي شود ماژول اين قابليت را داشته باشد که با 3باتري 1.5ولتي يا يک باتري LI-ion يا از طريق USB راه اندازي شود.توصيه مي شود براي کار با اين ماژول براي رسيدن به کيفيت بيشتر از سيم هاي شيلد دار استفاده نماييد. همچنين از اتصال خروجي هاي ماژول به يکديگر به شدت پرهيز نماييد.
Description
This is a mini 2 channels 3w amplifier with PAM8403. It is perfect for MP3/MP4/small audio systems,DIY amps,etc. And you could also power the board with 5V USB power supply.
Power supply: DC2.5-5.5 V.
Output power: 3W + 3W (4?).
SNR: 90dB.
Efficiency: > 90%.
Size: 15.5×24 mm.
NOTE:
Single lithium battery or USB power supply is suitable, also can use 4 cells of 1.5V , but you must add 5V regulator circuit, more than 6V will burn IC out.
+ and - of power supply cant be reversed, power supply voltage cant be more than 6V, otherwise it will damage the IC.
There were high gain buffers, cant change any board device parameters.
Input: please use shielded wire to avoid any interference and eliminate cluttering sound.
Output is CMOS BTL drive mode,all 4 wires are completely independent, dont connect together!
|
