تنظیم کننده افزاینده

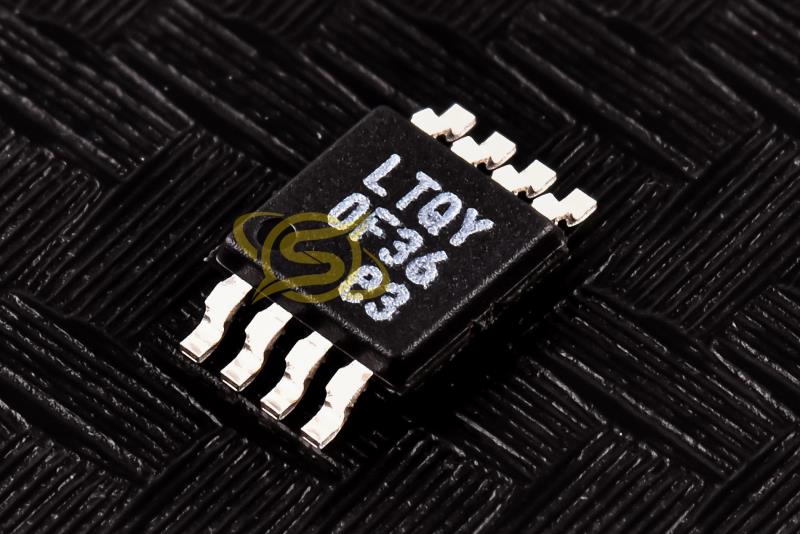

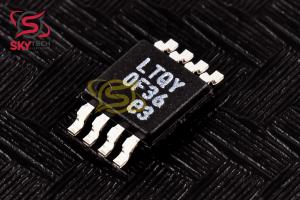

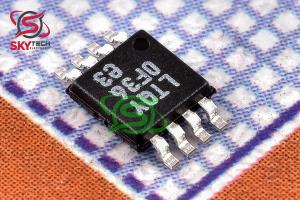

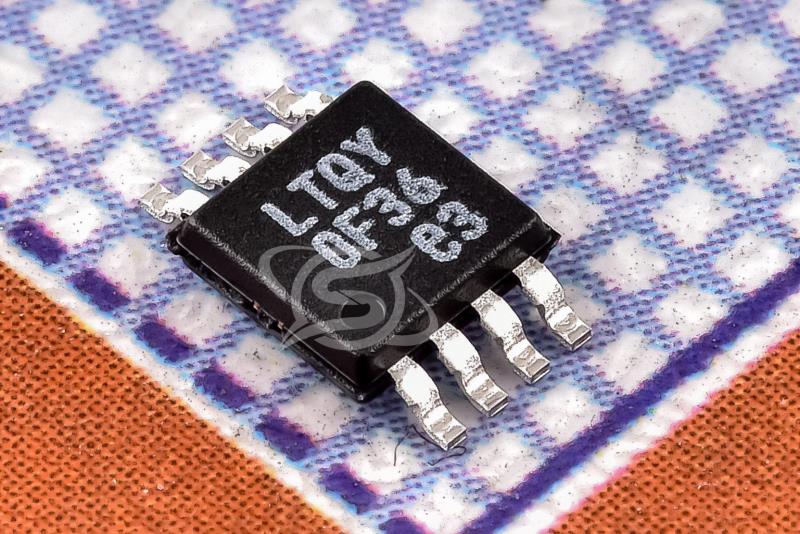

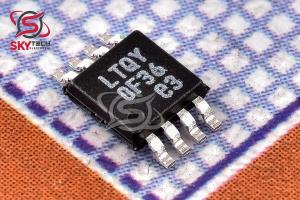

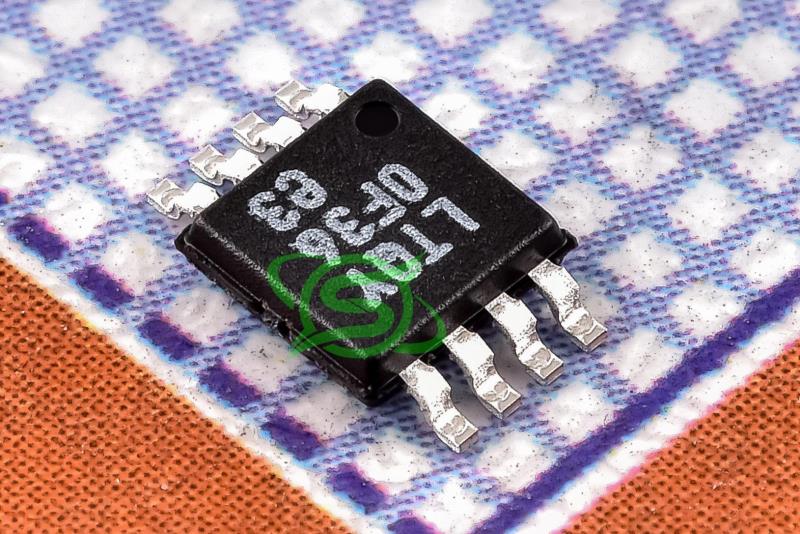

LT1961EMS8E (LTQY)
1.5A, 1.25MHz Step-Up Switching Regulator
کیفیت: ORIGINAL(distributor) پکیج: MSOP-8
قیمت تک فروشی 4,116,229 ریال
قیمت عمده 3,920,605 ریال (10 به بالا)
قیمت ویژه 3,842,355 ریال (100 به بالا)
قیمت فوق العاده3,803,231 ریال (1000 به بالا)
 قیمت تک فروشی 4.415 تتر با تخفیف
19.7518.8118.4318.25
|
|
|
|
|
| حداکثر دماي کاري |
+125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
توضیحات
**LT1961** يک رگولاتور سوئيچينگ بوست مونو ليتيک با فرکانس 1.25 مگاهرتز است. اين رگولاتور شامل يک سوئيچ با راندمان بالا با جريان 1.5 آمپر و مقاومت 0.2 اهم است که در داخل تراشه قرار دارد و همراه با تمام مدارهاي کنترلي مورد نياز براي تکميل يک رگولاتور سوئيچينگ حالت جريان با فرکانس بالا است. کنترل حالت جريان پاسخ سريع به تغييرات گذرا و ثبات عالي حلقه را فراهم مي‌کند.
تکنيک‌هاي طراحي جديد به دستيابي به راندمان بالا در فرکانس‌هاي سوئيچينگ بالا و در محدوده وسيعي از ولتاژهاي عملياتي کمک کرده‌اند. يک رگولاتور داخلي با افت ولتاژ کم عملکرد يکساني را در محدوده وسيعي از ورودي‌ها از سيستم‌هاي 24 ولتي تا باتري‌هاي Li-Ion حفظ مي‌کند. جريان تامين انرژي عملياتي 1 ميلي‌آمپر باعث حفظ راندمان بالا به‌ويژه در جريان‌هاي خروجي پايين مي‌شود. در حالت خاموش، جريان خواب به 6 ميکروآمپر کاهش مي‌يابد.
حداکثر جريان سوئيچ در تمام چرخه‌هاي کاري ثابت مي‌ماند. هم‌زمان‌سازي اجازه مي‌دهد که يک سيگنال سطح منطقي خارجي فرکانس نوسان‌ساز داخلي را از 1.5 مگاهرتز به 2 مگاهرتز افزايش دهد.
LT1961 در بسته‌بندي 8 پين MSOP با پد نمايان در دسترس است. حفاظت از محدوديت جريان سوئيچ به صورت چرخه به چرخه و خاموشي حرارتي در آن تعبيه شده است. عمليات با فرکانس بالا اجازه مي‌دهد که اجزاي فيلتر ورودي و خروجي کاهش يابند و استفاده از القاگرهاي تراشه‌اي را امکان‌پذير مي‌سازد.
Description
The LT®1961 is a 1.25MHz monolithic boost switching regulator. It includes a high-efficiency 1.5A, 0.2? switch on the die, along with all the control circuitry required to complete a high-frequency, current-mode switching regulator. Current-mode control provides fast transient response and excellent loop stability.
New design techniques achieve high efficiency at high switching frequencies over a wide operating voltage range. A low dropout internal regulator ensures consistent performance across a wide range of inputs, from 24V systems to Li-Ion batteries. With an operating supply current of just 1mA, it maintains high efficiency, especially at lower output currents. Shutdown mode reduces quiescent current to 6?A.
Maximum switch current remains constant across all duty cycles. Synchronization allows an external logic-level signal to increase the internal oscillator from 1.5MHz to 2MHz.

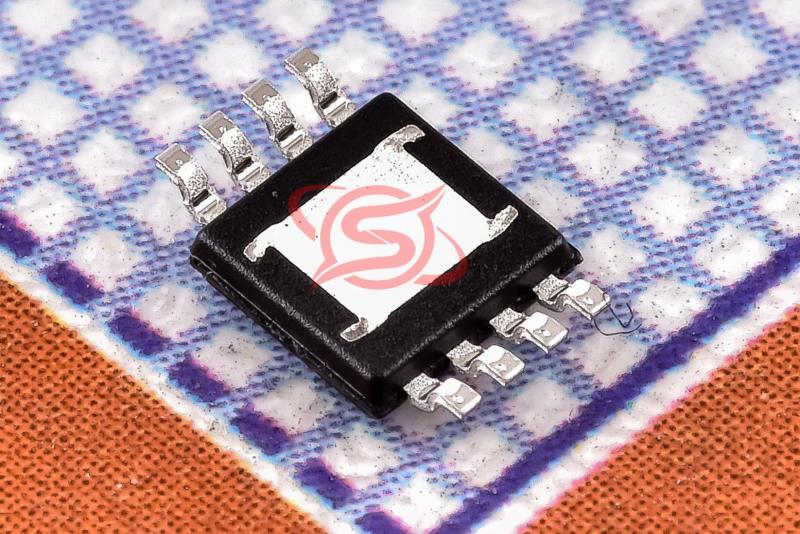

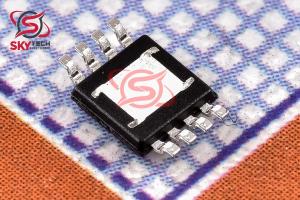

The LT1961 is available in an exposed-pad, 8-pin MSOP package. It offers full cycle-by-cycle switch current limit protection and thermal shutdown. High-frequency operation reduces the need for input and output filtering components, making it suitable for use with chip inductors.
|
