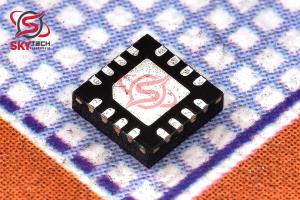

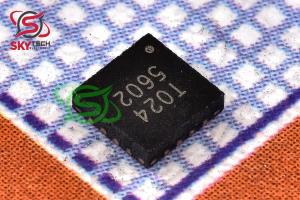

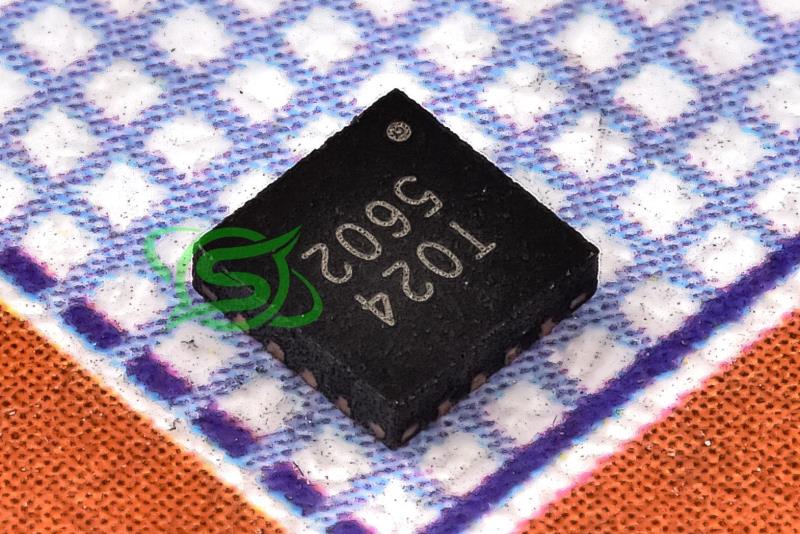

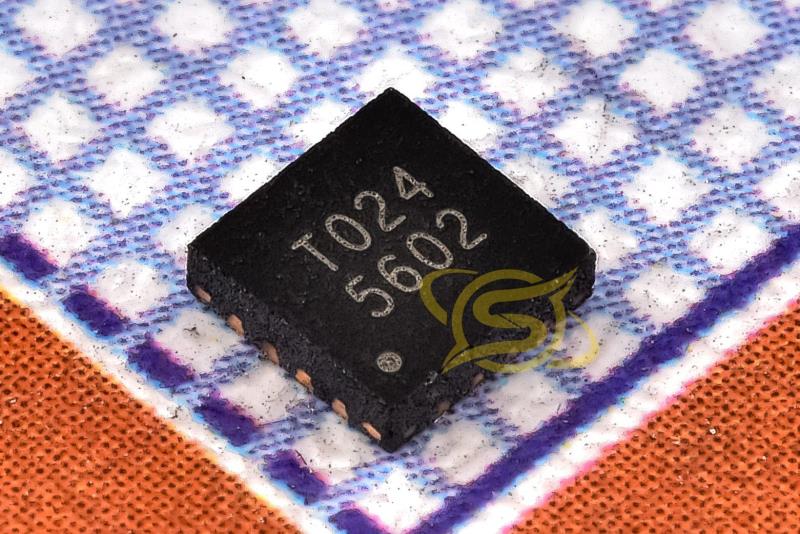

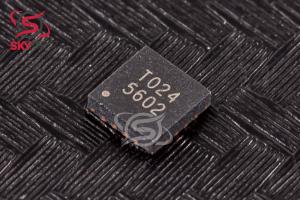

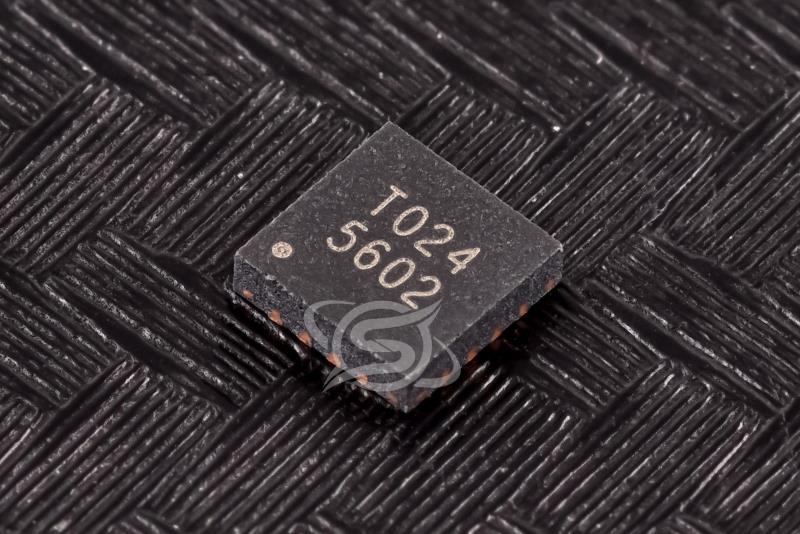

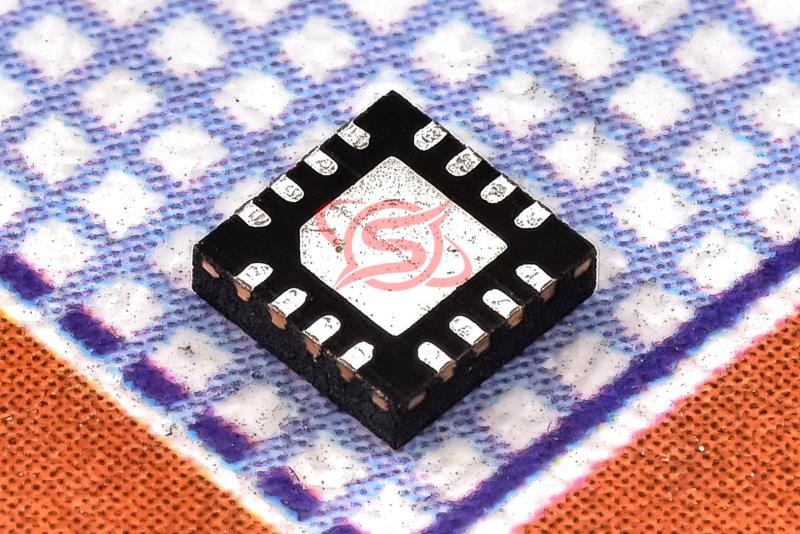

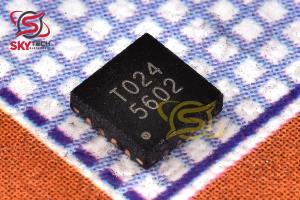

کنترل کننده کاهنده

G5602R41U (5602)

High-Speed Step-Down Controller

کیفیت: ORIGINAL(distributor)       پکیج: TQFN-16 (3x3 mm)

قیمت تک فروشی  1,488,000  ریال

قیمت عمده  1,417,800  ریال (10 به بالا)

قیمت ویژه  1,389,720  ریال (100 به بالا)

قیمت فوق العاده1,375,680  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.753  تتر با تخفیف

8.487.847.76


تعداد موجودی در انبار : 2 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج TQFN-16 (3x3 mm)
حداکثر دماي کاري +85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 4.5 - 24     ولت
ولتاژ خروجي 0.75 - 3.6     ولت



توضیحات

G5602 از روش کنترل "مدت زمان روشن بودن ثابت" (constant on-time) استفاده مي‌کند تا به‌راحتي نسبت‌هاي گسترده‌اي از ولتاژ ورودي به خروجي را مديريت کند و پاسخ فوق‌العاده سريع 100 نانوثانيه‌اي به تغييرات ناگهاني بار ارائه دهد، در حالي که فرکانس سوئيچينگ نسبتاً ثابتي را حفظ مي‌نمايد. G5602 با حذف مقاومت حسگر جريان که در PWMهاي معمولي استفاده مي‌شود، بازدهي بالا را با هزينه کمتر فراهم مي‌کند. همچنين با توانايي راه‌اندازي ماسفت‌هاي رکتفاير سينکرون بزرگ، بازدهي بيشتري را نيز به همراه دارد. در تبديل تک‌مرحله‌اي (buck)، اين چيپ مي‌تواند مستقيماً ولتاژ باتري‌هاي ولتاژ بالا را به ولتاژ پايين تبديل کند و بيشترين بازدهي ممکن را فراهم نمايد. در روش تبديل دو مرحله‌اي (تبديل از منبع 5 ولت سيستم به جاي باتري)، امکان کار در فرکانس‌هاي سوئيچينگ بالاتر و رسيدن به کوچک‌ترين ابعاد فيزيکي وجود دارد. G5602 براي منابع تغذيه با ولتاژ پايين مانند هسته پردازنده، چيپ‌ست، DRAM يا ساير بارهايي با ولتاژ تا حداقل 0.75 ولت طراحي شده است. اين تراشه در پکيج‌هاي 16 پين TQFN 3x3 و SSOP-16 ارائه مي‌شود و داراي محافظت در برابر اضافه‌ولتاژ (OVP) نيز مي‌باشد.



Description

The G5602 uses a constant on-time control scheme to easily manage wide input/output voltage ratios and provides a 100ns instant-on response to load transients while maintaining a relatively constant switching frequency. It achieves high efficiency at reduced cost by eliminating the current-sense resistor used in traditional current-mode PWM controllers. Efficiency is further improved by its capability to drive large synchronous rectifier MOSFETs. Single-stage buck conversion enables the device to directly step down high-voltage batteries for maximum efficiency. Alternatively, two-stage conversion (stepping down from a +5V system supply instead of the battery) at higher switching frequency allows for the smallest possible physical size. The G5602 is intended for low-voltage power supplies such as CPU cores, chipsets, DRAM, or others with outputs as low as 0.75V. It is available in 16-pin TQFN 3x3 and SSOP-16 packages and includes over-voltage protection.
