توضیحات
رگولاتور خطي با افت ولتاژ کم (LDO) مدل ADM7150 در بازه ولتاژ ورودي 4.5 ولت تا 16 ولت کار مي‌کند و قادر است جريان خروجي تا 800 ميلي‌آمپر را تامين کند. اين رگولاتور با معماري پيشرفته اختصاصي، داراي توانايي بسيار بالا در رد نويز منبع تغذيه (>90 دسي‌بل از 1 کيلوهرتز تا 1 مگاهرتز) و نويز خروجي فوق‌العاده پايين (<1.7 نانوولت بر ريشه هرتز) است. همچنين پاسخ ترانزيستوري بسيار خوب در برابر تغييرات خط و بار با استفاده از خازن خروجي سراميکي 10 ميکروفاراد ارائه مي‌دهد. ADM7150 در ولتاژهاي خروجي ثابت 1.8، 2.8، 3.0، 3.3، 4.5، 4.8 و 5.0 ولت عرضه مي‌شود و همچنين 16 ولتاژ خروجي ثابت ديگر بين 1.5 تا 5.0 ولت نيز بنا به درخواست در دسترس است. نويز معمولي خروجي اين رگولاتور براي ولتاژهاي خروجي ثابت 1.0 ميکروولت rms در بازه فرکانسي 100 هرتز تا 100 کيلوهرتز و چگالي طيفي نويز 1.7 نانوولت بر ريشه هرتز از 10 کيلوهرتز تا 1 مگاهرتز است. اين قطعه در بسته‌بندي‌هاي 8 پايه LFCSP با ابعاد 3 ميلي‌متر در 3 ميلي‌متر و 8 پايه SOIC عرضه مي‌شود که علاوه بر جمع‌وجور بودن، عملکرد حرارتي عالي براي کاربردهاي نيازمند به جريان 800 ميلي‌آمپر در حجم کم و پروفايل پايين فراهم مي‌کند.
Description

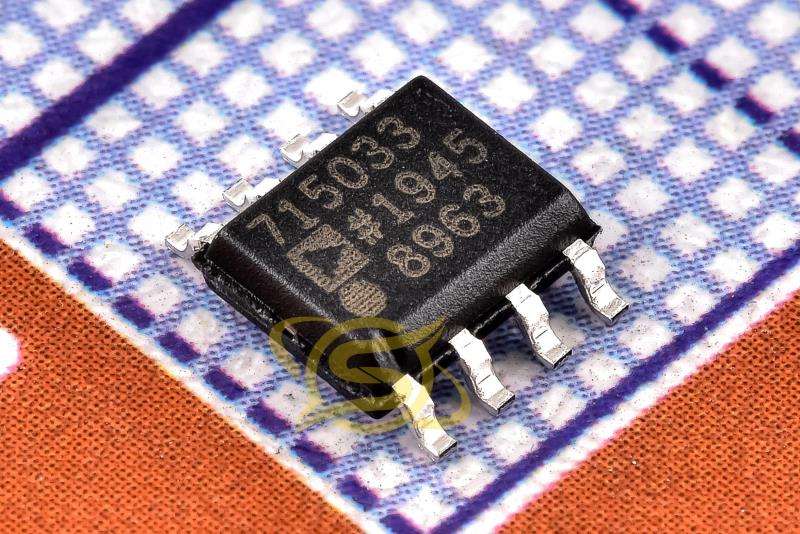

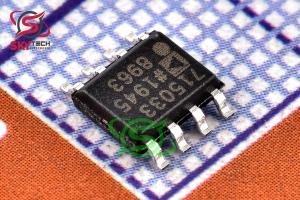

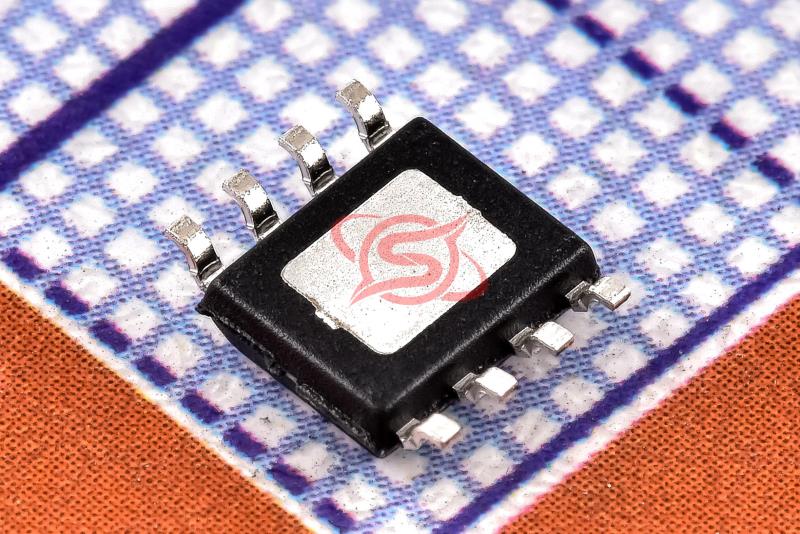

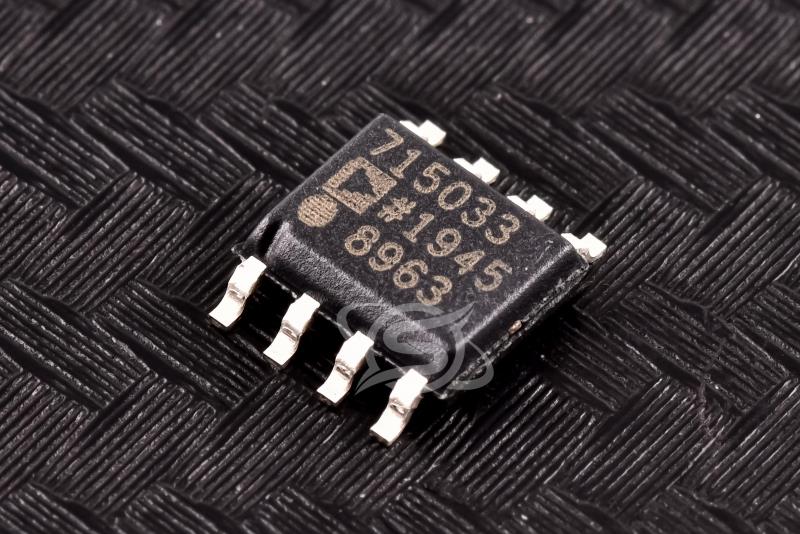

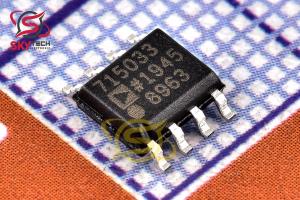

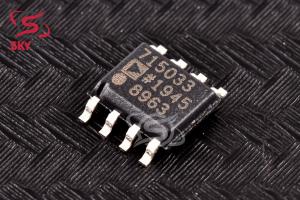

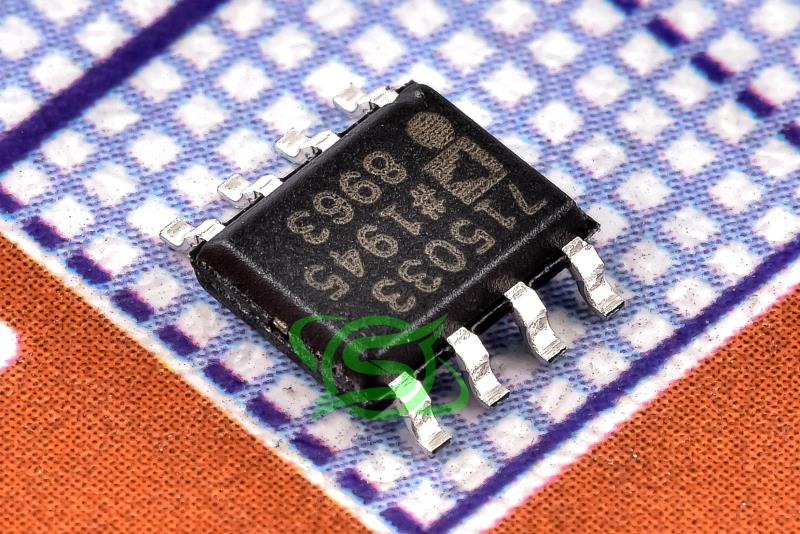

The ADM7150 is a low dropout (LDO) linear regulator operating from 4.5 V to 16 V, delivering up to 800 mA output current. Featuring an advanced proprietary architecture, it provides high power supply rejection (>90 dB from 1 kHz to 1 MHz), ultra-low output noise (<1.7 nV/?Hz), and excellent line and load transient response with a 10 µF ceramic output capacitor. The ADM7150 is available in fixed output voltages of 1.8 V, 2.8 V, 3.0 V, 3.3 V, 4.5 V, 4.8 V, and 5.0 V, with 16 additional fixed voltages between 1.5 V and 5.0 V available upon request. Typical output noise is 1.0 µV rms from 100 Hz to 100 kHz, with noise spectral density of 1.7 nV/?Hz from 10 kHz to 1 MHz. Available in 8-lead, 3 mm × 3 mm LFCSP and 8-lead SOIC packages, the ADM7150 offers a compact footprint and excellent thermal performance for applications requiring up to 800 mA output current in a small, low-profile package.
|
