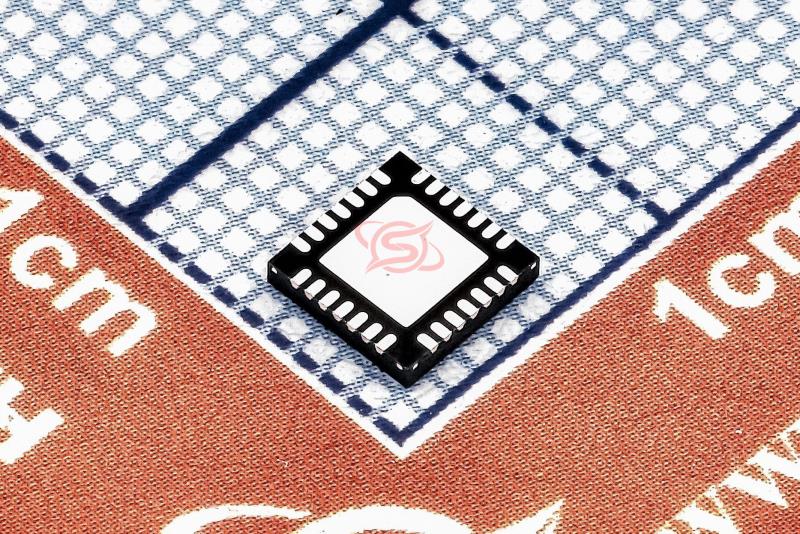

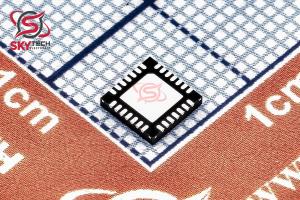

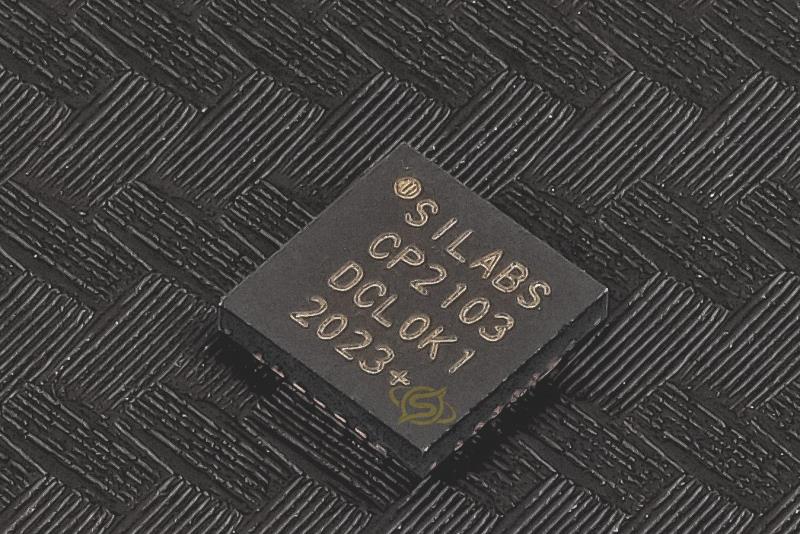

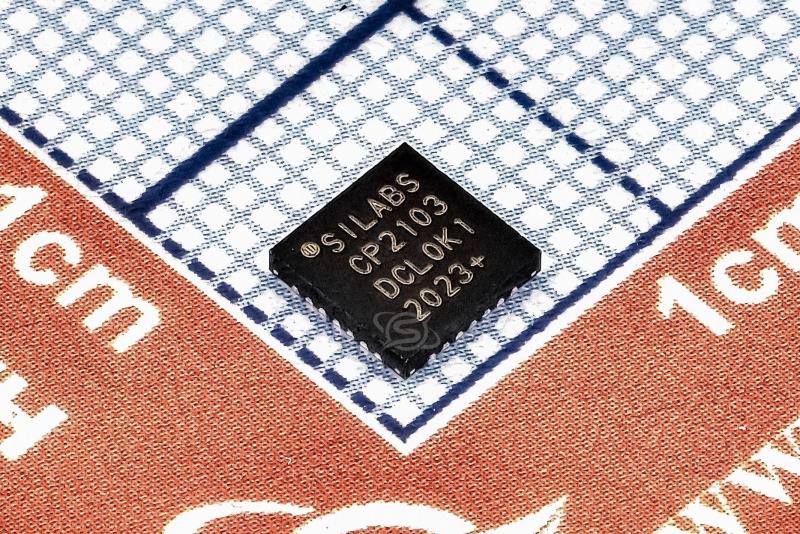

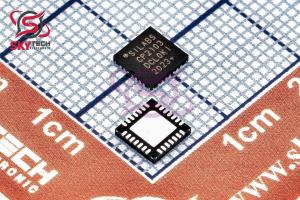

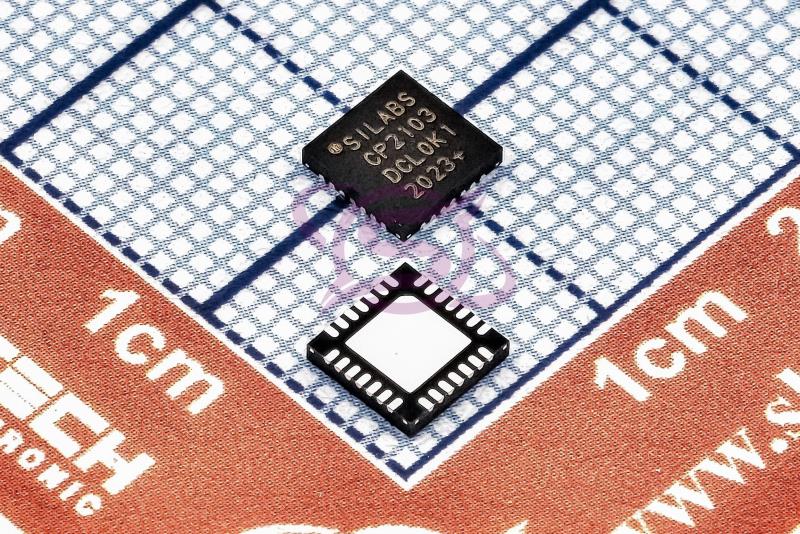

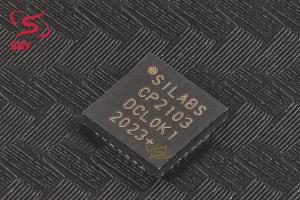

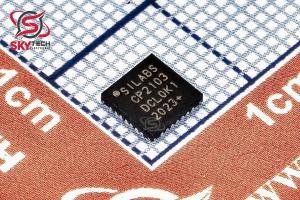

توضیحات
اين دستگاه يک راه‌حل يکپارچه USB به UART براي انتقال داده است که ويژگي‌هاي داخلي آن طراحي را ساده کرده و عملکرد را بهبود مي‌بخشد:
- ترنسسيور USB يکپارچه: نيازي به مقاومات خارجي نيست که طراحي مدار را ساده‌تر مي‌کند.
- ساعت يکپارچه: نيازي به کريستال خارجي براي عملکرد ندارد.
- EEPROM داخلي: 1024 بايت حافظه براي ذخيره شناسه فروشنده، شناسه محصول، شماره سريال، توضيحات قدرت، شماره نسخه و توضيحات محصول.
- مديريت توان: شامل يک مدار تنظيم مجدد داخلي و يک رگولاتور ولتاژ که خروجي 3.3 ولت فراهم مي‌کند.
- عملکرد USB: کاملاً مطابق با مشخصات USB 2.0 است، انتقال داده‌هاي full-speed (12 Mbps) را پشتيباني مي‌کند و حالت‌هاي تعليق را از طريق پين‌هاي SUSPEND پشتيباني مي‌کند.
- رابط UART آسنکرون: تمام سيگنال‌هاي همگام‌سازي و رابط مودم را پشتيباني مي‌کند و فرمت‌هاي داده قابل پيکربندي (5-8 بيت داده، 1-2 بيت توقف، و چندين گزينه پاريتي) دارد. نرخ باود از 300 bps تا 1 Mbps است.
- بافرها: داراي يک بافر دريافت 576 بايتي و يک بافر ارسال 640 بايتي.
- پشتيباني از همگام‌سازي: همگام‌سازي سخت‌افزاري يا X-On/X-Off را پشتيباني مي‌کند.
- پشتيباني از GPIO: چهار سيگنال I/O براي وضعيت و کنترل، قابل پيکربندي با محدوده ولتاژ وسيع (1.8V تا 5V).
- حالت RS-485: شامل کنترل ترنسسيور باس براي ارتباط RS-485.
اين چيپ يک راه‌حل فشرده و مقرون به‌صرفه براي ارتباط USB به UART است که براي برنامه‌هايي که به انتقال داده‌هاي سريال قابل اعتماد نياز دارند، ايده‌آل است.
Description
This device is a single-chip USB to UART data transfer solution with integrated features that simplify design and enhance performance:
- Integrated USB transceiver: No need for external resistors, simplifying the circuit design.
- Integrated clock: No external crystal is required for operation.
- On-chip EEPROM: 1024 bytes of memory for storing vendor ID, product ID, serial number, power descriptor, release number, and product description strings.
- Power management: Includes an on-chip power-on reset circuit and a voltage regulator that provides a 3.3V output.
- USB functionality: Fully compliant with USB 2.0 specifications, supporting full-speed (12 Mbps) data transfer, and allows for suspend states via SUSPEND pins.
- Asynchronous UART interface: Supports all handshaking and modem interface signals with configurable data formats (5-8 data bits, 1-2 stop bits, and multiple parity options). Baud rates range from 300 bps to 1 Mbps.
- Buffers: Equipped with a 576-byte receive buffer and 640-byte transmit buffer.
- Handshaking support: Provides hardware or X-On/X-Off handshaking.
- GPIO support: Four general-purpose I/O signals for status and control, configurable with a wide voltage range (1.8V to 5V).
- RS-485 mode: Includes bus transceiver control for RS-485 communication.
This chip offers a compact, cost-effective solution for USB to UART communication, ideal for applications requiring reliable serial data transfer.
|
