نمایشگر گرافیکی

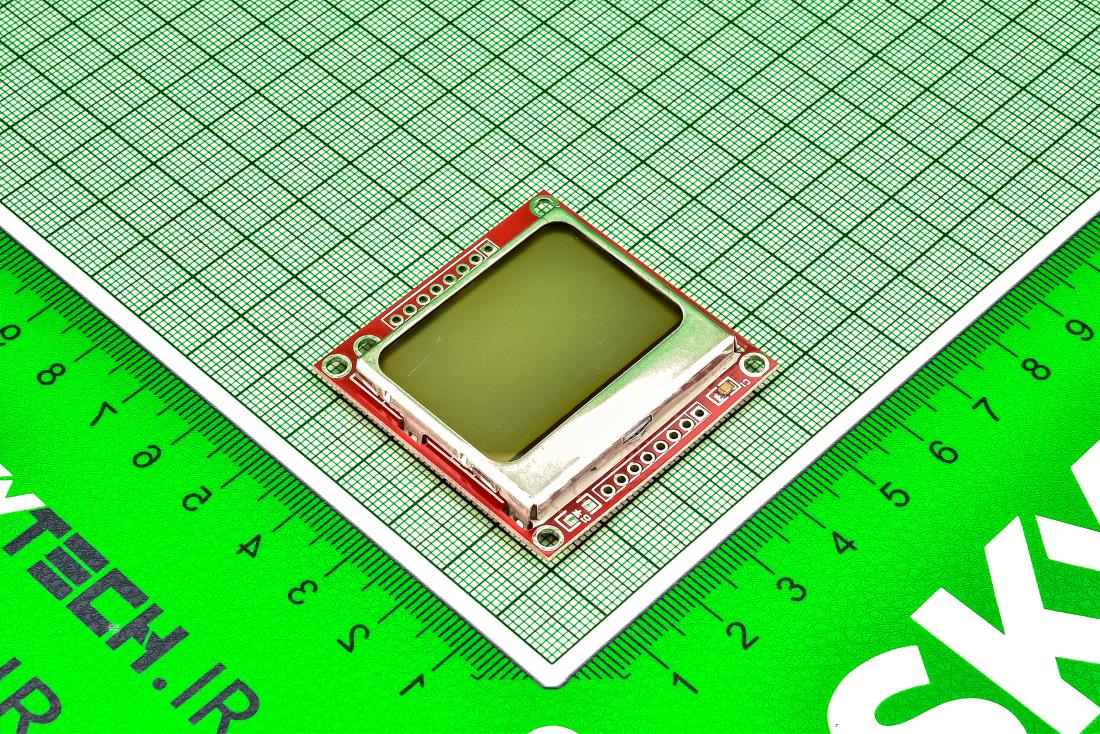

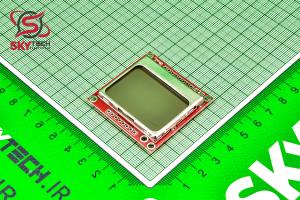

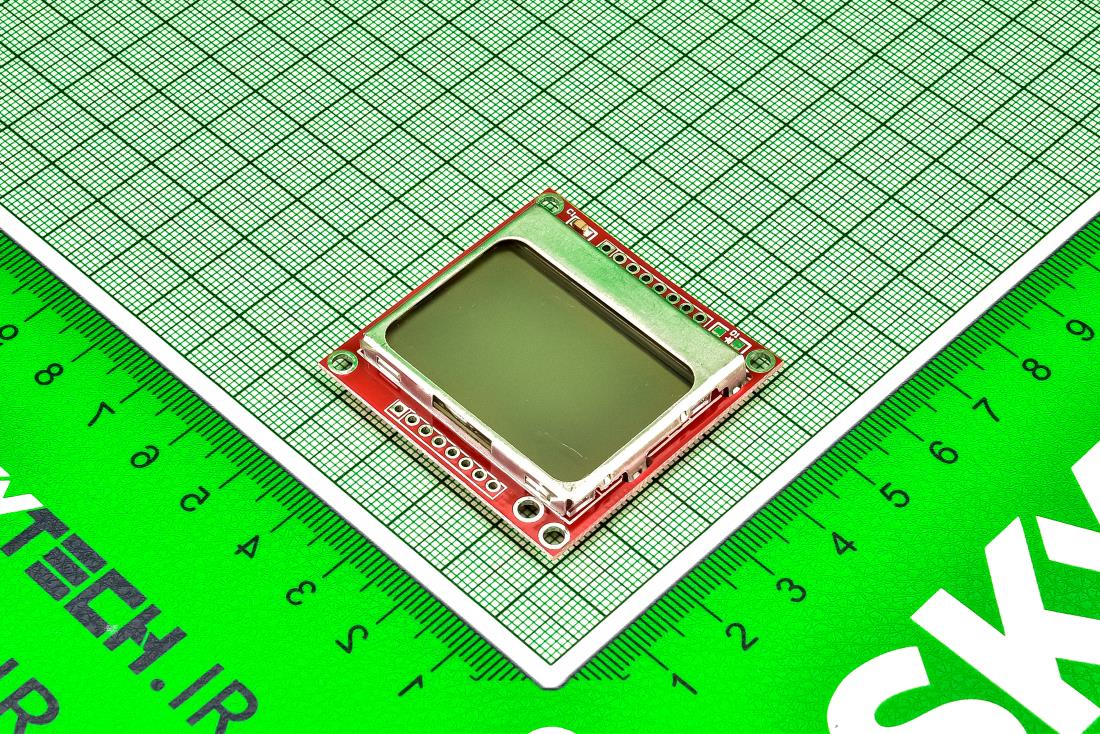

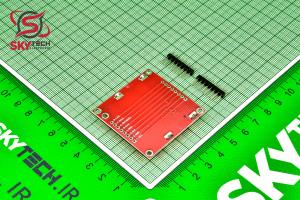

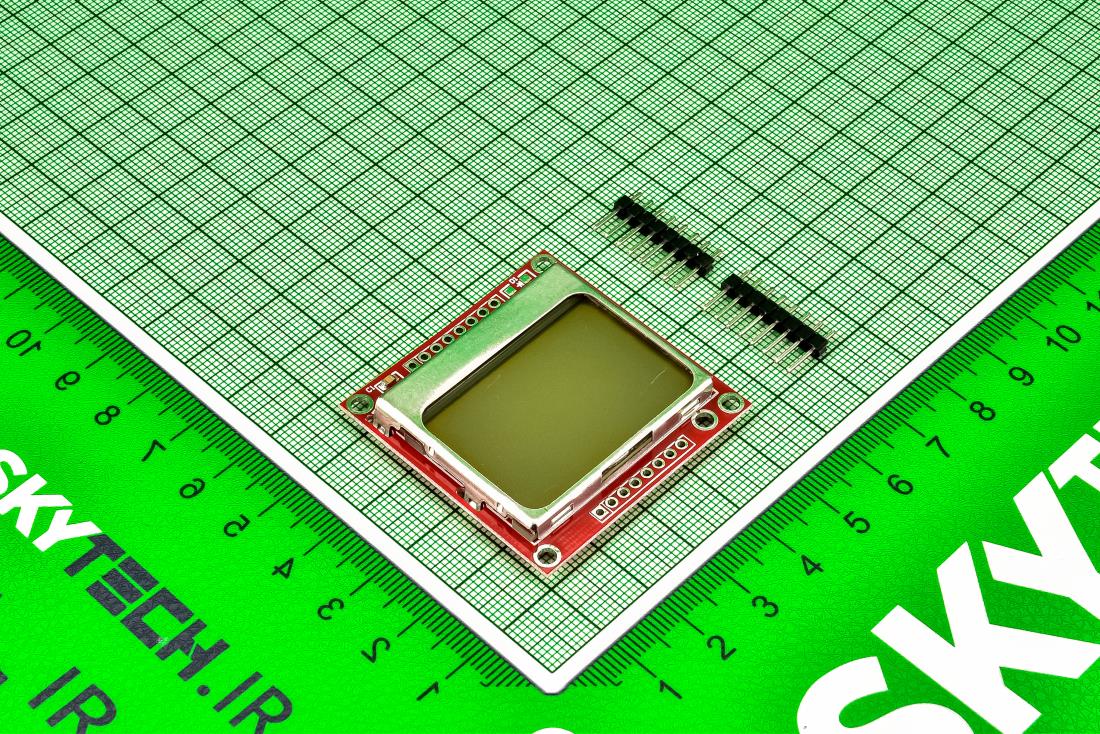

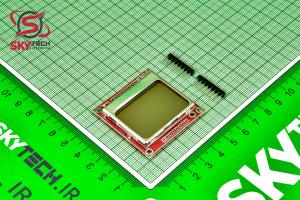

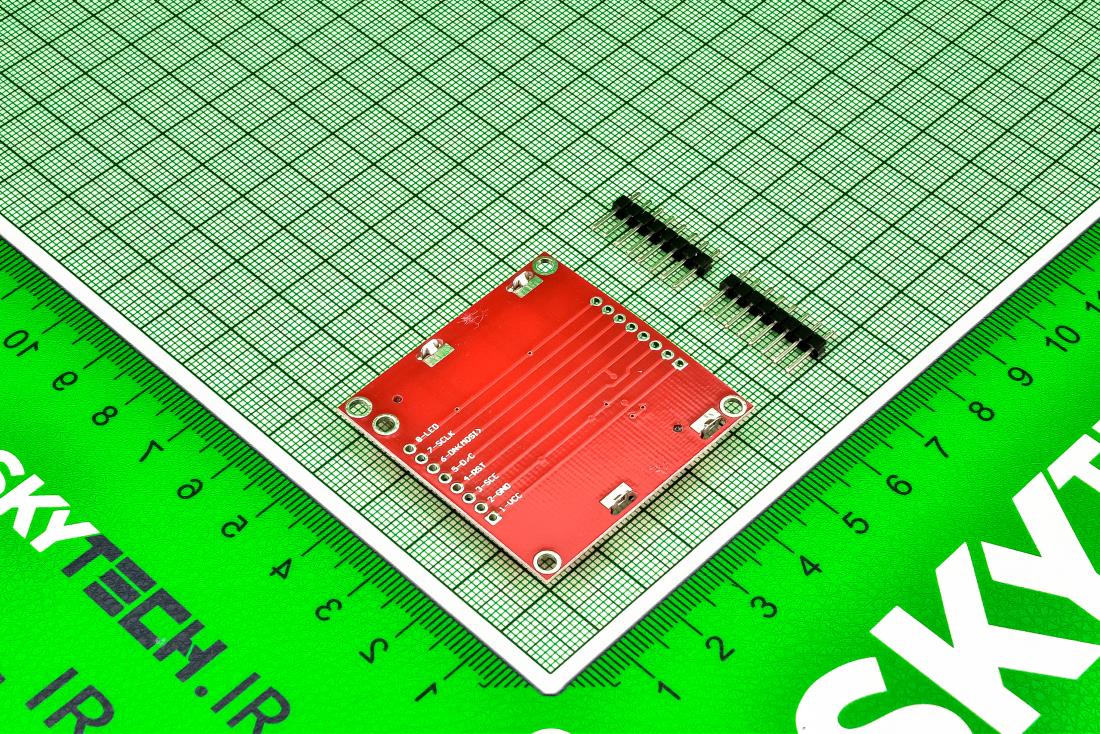

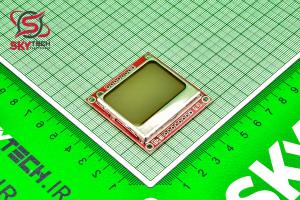

LCD 5110 NOKIA MODULE
The PCD8544 is a low power CMOS LCD controller/driver, designed to drive a graphic display of 48 rows and 84 columns. All necessary functions for the display are provided in a single chip, including on-chip generation of LCD supply and bias voltages
کیفیت: ORIGINAL (distributor) پکیج:
قیمت تک فروشی 811,584 ریال
قیمت عمده 780,560 ریال (10 به بالا)
قیمت ویژه 766,289 ریال (100 به بالا)
قیمت فوق العاده759,153 ریال (1000 به بالا)
11.7611.2711.0410.93
|
توضیحات
نمايشگر گرافيکي Nokia 5110 مناسب براي بسياري از کاربرد ها است. در ابتدا اين نمايشگر براي استفاده در گوشي موبايل توليد شد و در حال حاظر اين مدل روي PCB قرار گرفته و از "PCD8544" يک کنترل کننده / درايور CMOS LED با قدرت کم است که براي راه‌اندازي يک صفحه نمايش از 48 سطر و 84 ستون طراحي شده است. همه توابع مورد نياز براي نمايش در يک چيپ واحد فراهم مي‌شوند. ارتباط PCD8544 به ميکروکنترلر از طريق يک رابط باس سريال انجام مي‌شود.
--مشخصات:
--تراشه درايو/کنترل کننده LCD
--خروجي 48 سطر و 84 ستون
--دماي کاري: -25 تا 70 درجه سانتيگراد
--مصرف توان پايين ،مناسب براي سيستم‌هاي کاربردي باتري
--رنج منبع ولتاژ VDD به VSS : 2.7V – 3.3V
--کاربردها:
--تجهيزات ارتباط از راه دور
Description
The PCD8544 is a low power CMOS LCD controller/driver,
designed to drive a graphic display of 48 rows and
84 columns. All necessary functions for the display are
provided in a single chip, including on-chip generation of
LCD supply and bias voltages, resulting in a minimum of
external components and low power consumption.
The PCD8544 interfaces to microcontrollers through a
serial bus interface.
The PCD8544 is manufactured in n-well CMOS
technology.
|
