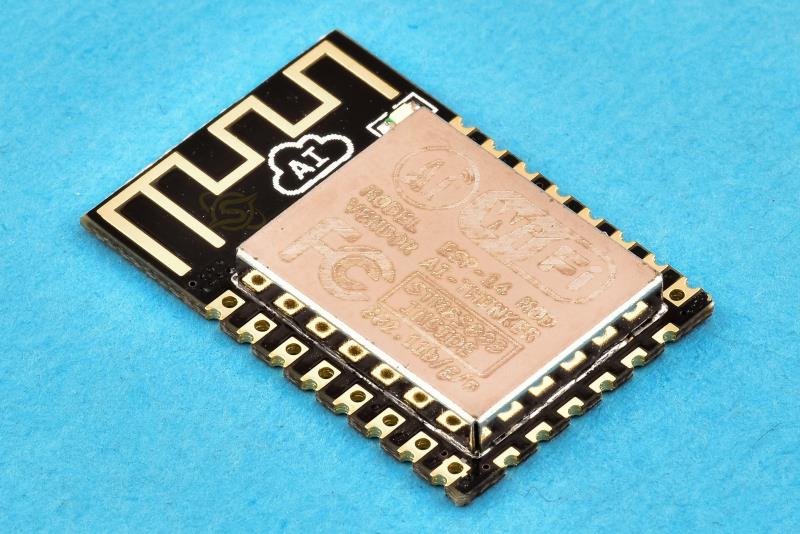

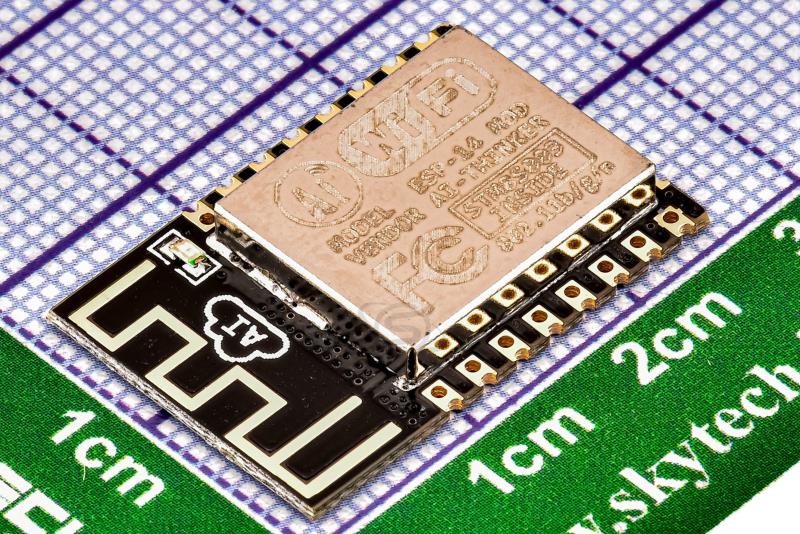

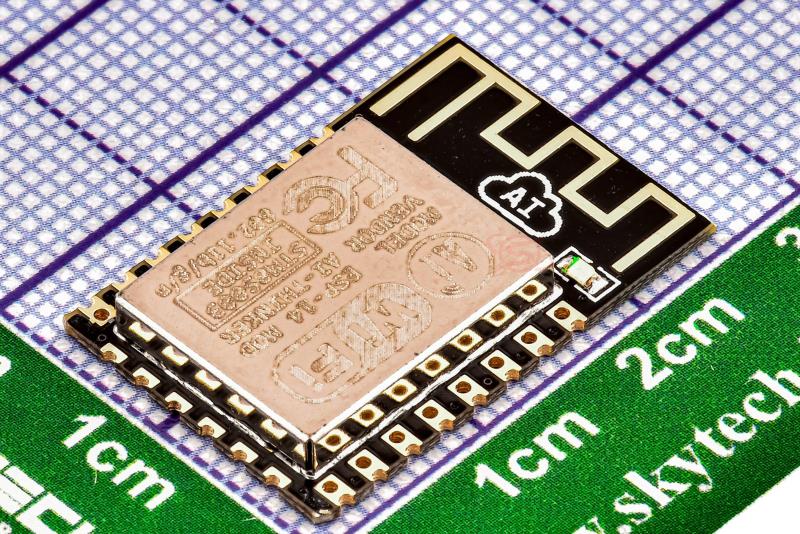

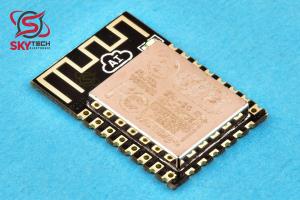

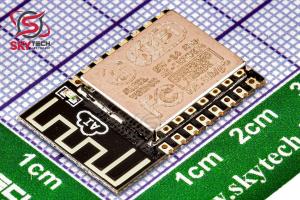

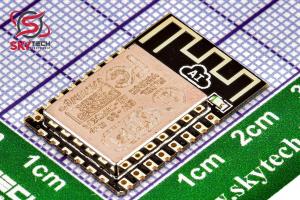

ماژول ارتباطی و کنترلی WiFi

ESP8266-14

The AI-Thinker ESP8266-14 is a compact, low-power Wi-Fi module featuring a 32-bit CPU (STM8s003F3P6) , integrated TCP/IP stack, and multiple I/O interfaces for versatile IoT applications

کیفیت: ORIGINAL(distributor)       پکیج: Module

قیمت تک فروشی  1,457,234  ریال

قیمت عمده  1,339,048  ریال (10 به بالا)

قیمت ویژه  1,313,047  ریال (100 به بالا)

قیمت فوق العاده1,300,047  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 2.245  تتر با تخفیف

11.8810.8910.6710.56





تعداد موجودی در انبار : 15 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها


تعداد درخواست:











توضیحات

مقدمه:

ماژول ESP8266-14 WIFI-MCU يک ماژول ارتباطي و کنترلي کم‌هزينه است که داراي تراشه ارتباطي WIFI ESP8266 و ميکروکنترلر STM8s003F3P6 مي‌باشد. اين ماژول با تراشه‌هاي قدرتمند STMs8003F3P6 ساخته شده است و تمامي پين‌ها را در اختيار کاربر قرار مي‌دهد. پورت سريال اين ماژول مي‌تواند به پورت سريال ESP8266 متصل شود و کاربران مي‌توانند برنامه STM8 را نوشته و از طريق دستورات AT قابليت اتصال به اينترنت WIFI را کنترل کنند.

ويژگي‌ها:

1- پشتيباني از استانداردهاي 802.11 b/g/n 2
2- داراي ميکروکنترلر STM8s003F3P6 و تراشه ESP8266 3
3- ميکروکنترلر STMicro STMS003F3P6 با معماري 8 بيتي و فرکانس 16 مگاهرتز، داراي 1 کيلوبايت RAM، 8 کيلوبايت حافظه فلش و 128 بايت EEPROM 4
4- کنترل ESP8266 توسط STM8S از طريق دستورات AT و اتصال مستقيم تمامي پين‌ها به جز يکي از I/O ها به STM8S 5
5- ورودي/خروجي‌ها: STM8: داراي 15 پين GPIO که از I2C، SPI، UART و تا 5 کانال ADC 10 بيتي پشتيباني مي‌کنند ESP8266: پين E_GPIO0 براي انتخاب حالت عملکرد (اجرا يا دانلود)
6- منبع تغذيه: 3.3 ولت
7- مصرف توان: حالت آماده به کار سيستم 70 ميلي‌آمپر؛ 0.5 ميکروآمپر در حالت خاموشي @3.3V
8- پشتيباني از حالت‌هاي عملکرد STA/AP/STA+AP 9- پشتيباني از عملکرد Smart Link براي دستگاه‌هاي اندرويد و iOS

توضيحات تکميلي:

ماژول ESP8266-14 WIFI-MCU با ترکيب دو تراشه قدرتمند ESP8266 و STM8s003F3P6، يک راه‌حل جامع براي ارتباطات بي‌سيم و کنترل ميکروکنترلري ارائه مي‌دهد. تراشه ESP8266 به عنوان يک ماژول WIFI با پشتيباني از استانداردهاي 802.11 b/g/n، امکان اتصال به شبکه‌هاي بي‌سيم را فراهم مي‌کند. اين تراشه داراي پردازنده Tensilica L106 با فرکانس 80 مگاهرتز است که قابليت اجراي دستورات TCP/IP را دارد و مي‌تواند به عنوان يک ميکروکنترلر مستقل عمل کند.

از سوي ديگر، ميکروکنترلر STM8s003F3P6 با معماري 8 بيتي و فرکانس 16 مگاهرتز، داراي 1 کيلوبايت RAM، 8 کيلوبايت حافظه فلش و 128 بايت EEPROM است. اين ميکروکنترلر با پشتيباني از پروتکل‌هاي ارتباطي I2C، SPI و UART، امکان ارتباط با انواع سنسورها و دستگاه‌هاي جانبي را فراهم مي‌کند. همچنين، پشتيباني از 5 کانال ADC 10 بيتي، اين ميکروکنترلر را براي کاربردهاي اندازه‌گيري و کنترل آنالوگ مناسب مي‌سازد.

يکي از ويژگي‌هاي برجسته اين ماژول، قابليت کنترل ESP8266 توسط STM8S از طريق دستورات AT است. اين ويژگي به کاربران امکان مي‌دهد تا با نوشتن برنامه‌هاي سفارشي براي STM8، عملکرد WIFI را به صورت دقيق کنترل کنند. تمامي پين‌هاي ورودي/خروجي به جز يکي از I/O ها به طور مستقيم به STM8S متصل هستند که اين امر امکان کنترل دقيق و هماهنگ را فراهم مي‌کند.

ماژول ESP8266-14 WIFI-MCU با منبع تغذيه 3.3 ولت کار مي‌کند و در حالت آماده به کار سيستم تنها 70 ميلي‌آمپر مصرف مي‌کند. در حالت خاموشي، مصرف توان به 0.5 ميکروآمپر کاهش مي‌يابد که اين ويژگي براي کاربردهاي کم‌مصرف بسيار مناسب است. اين ماژول از حالت‌هاي عملکرد STA، AP و STA+AP پشتيباني مي‌کند که امکان استفاده از آن در انواع شبکه‌هاي بي‌سيم را فراهم مي‌کند.

عملکرد Smart Link اين ماژول، امکان اتصال سريع و آسان به شبکه‌هاي بي‌سيم را براي دستگاه‌هاي اندرويد و iOS فراهم مي‌کند. اين ويژگي به کاربران امکان مي‌دهد تا بدون نياز به تنظيمات پيچيده، دستگاه‌هاي خود را به شبکه‌هاي بي‌سيم متصل کنند.

نتيجه‌گيري:

ماژول ESP8266-14 WIFI-MCU با ترکيب دو تراشه قدرتمند ESP8266 و STM8s003F3P6، يک راه‌حل جامع و کم‌هزينه براي ارتباطات بي‌سيم و کنترل ميکروکنترلري ارائه مي‌دهد. اين ماژول با پشتيباني از استانداردهاي WIFI، پروتکل‌هاي ارتباطي مختلف و مصرف توان کم، گزينه‌اي مناسب براي انواع پروژه‌هاي الکترونيکي و اينترنت اشيا (IoT) است. با استفاده از اين ماژول، کاربران مي‌توانند به سادگي و با هزينه کم، پروژه‌هاي خود را به شبکه‌هاي بي‌سيم متصل کرده و از قابليت‌هاي پيشرفته آن بهره‌مند شوند.



Description

Introduction:

ESP8266-14 WIFI-MCU module is a low-cost communication and control module that has ESP8266 WIFI communication chip and STM8s003F3P6 microcontroller. This module is made with powerful STMs8003F3P6 chips and provides all the pins to the user. The serial port of this module can be connected to the serial port of ESP8266 and users can write STM8 program and control WIFI internet connection through AT commands.

Attributes:

1- Support for 802.11 b/g/n standards 2
2- It has STM8s003F3P6 microcontroller and ESP8266 chip 3
3- STMicro STMS003F3P6 microcontroller with 8-bit architecture and 16 MHz frequency, with 1 KB of RAM, 8 KB of flash memory and 128 bytes of EEPROM 4
4- ESP8266 control by STM8S through AT commands and direct connection of all pins except one of the I/Os to STM8S 5

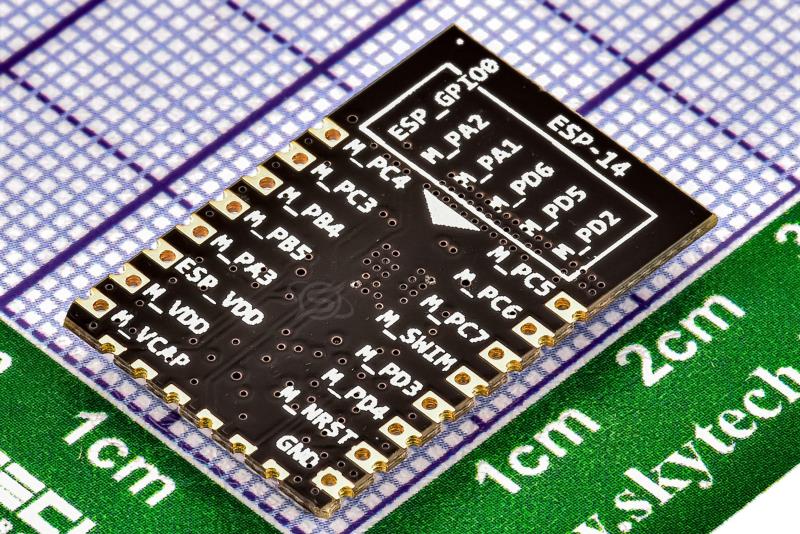

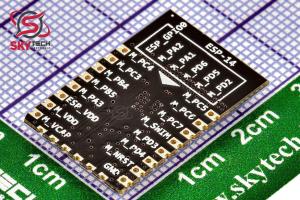

5- I/Os: STM8: has 15 GPIO pins that support I2C, SPI, UART and up to 5 10-bit ADC channels ESP8266: E_GPIO0 pin to select operation mode (run or download)
6- Power supply: 3.3 volts
7- Power consumption: system standby mode 70 milliamps; 0.5 µA @3.3V in off mode
8- Support for STA/AP/STA+AP operation modes 9- Support for Smart Link function for Android and iOS devices

Further Details:

ESP8266-14 WIFI-MCU module combines two powerful ESP8266 and STM8s003F3P6 chips, providing a comprehensive solution for wireless communication and microcontroller control. As a WIFI module, the ESP8266 chip supports 802.11 b/g/n standards and enables connection to wireless networks. This chip has a Tensilica L106 processor with a frequency of 80 MHz, which is capable of executing TCP/IP commands and can act as a standalone microcontroller.

On the other hand, STM8s003F3P6 microcontroller with 8-bit architecture and 16 MHz frequency, has 1 KB of RAM, 8 KB of flash memory and 128 bytes of EEPROM. By supporting I2C, SPI and UART communication protocols, this microcontroller enables communication with various sensors and peripheral devices. Also, support for 5 10-bit ADC channels makes this microcontroller suitable for analog measurement and control applications.

One of the outstanding features of this module is the ability to control ESP8266 by STM8S through AT commands. This feature allows users to precisely control WIFI performance by writing custom programs for the STM8. All I/O pins except one of the I/Os are directly connected to the STM8S, which allows precise and synchronized control.

The ESP8266-14 WIFI-MCU module works with a 3.3V power supply and consumes only 70mA in system standby mode. In the off mode, the power consumption is reduced to 0.5 microamps, which is very suitable for low-power applications. This module supports STA, AP and STA+AP operation modes, which enables it to be used in a variety of wireless networks.

The Smart Link function of this module allows for quick and easy connection to wireless networks for Android and iOS devices. This feature allows users to connect their devices to wireless networks without the need for complex settings.

Conclusion:

The ESP8266-14 WIFI-MCU module combines two powerful ESP8266 and STM8s003F3P6 chips, providing a comprehensive and low-cost solution for wireless communication and microcontroller control. With support for WIFI standards, various communication protocols and low power consumption, this module is a suitable option for all kinds of electronic and Internet of Things (IoT) projects. By using this module, users can easily and with low cost, connect their projects to wireless networks and benefit from its advanced features.
